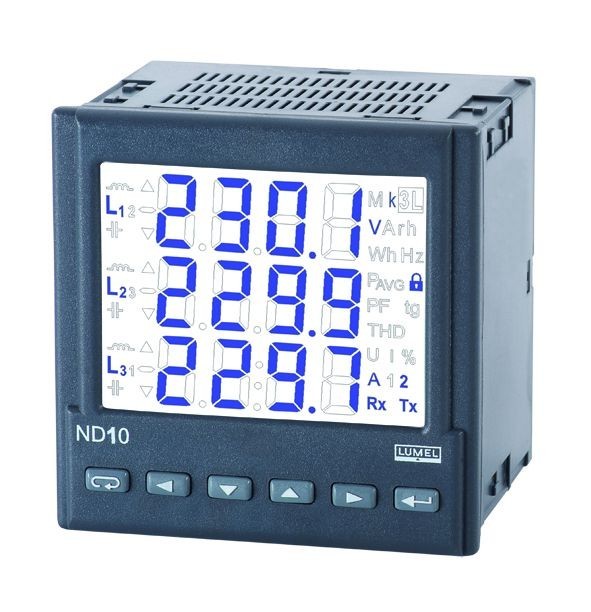

ND10 - Анализатор параметров трехфазной сети

Арт.: ND10

Анализатор параметров трехфазной сети ND10 предназначен для измерения параметров трехфазной 3-х или 4-х проводной сети при симметричной или несимметричной нагрузке.

Особенности:

измерение: параметры сети питания в 4-х проводных симметричных и несимметричных систем, THD факторами для токов и напряжений,
показания с учетом значения запрограммированных коэффициентов,
2 выходных реле, 1 импульсный выход для активной энергии,

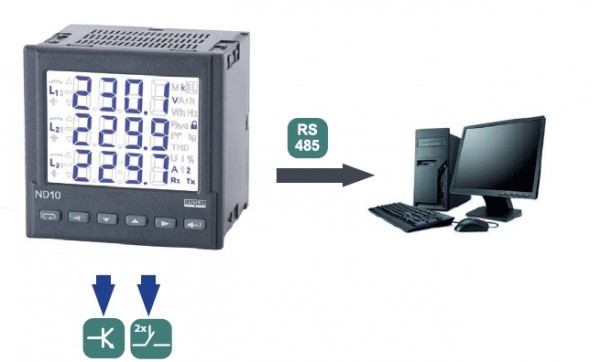

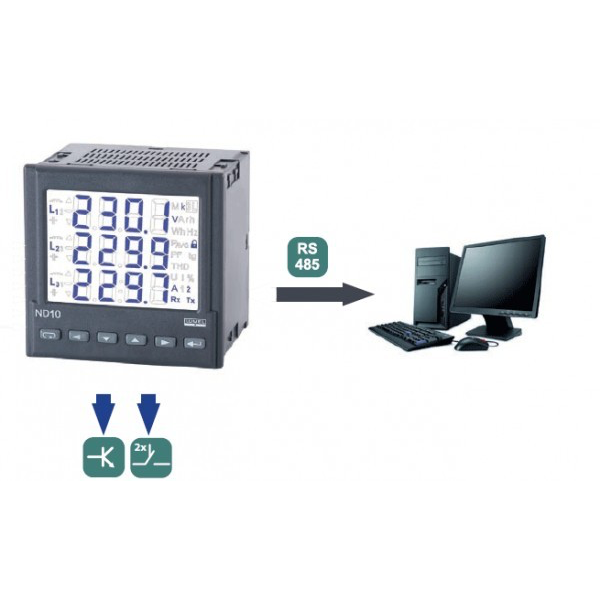

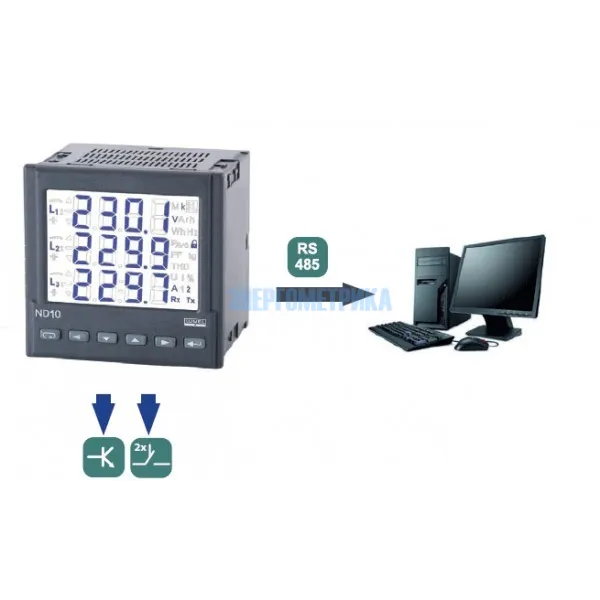

RS485 интерфейс с протоколом MODBUS (опция),
степень защиты передней панели: IP65.
Габаритные размеры: 96 х 96 х 77 мм

Техническая документация

Параметры

Анализатор параметров трехфазной сети ND10
Измеряемый параметр		Измерительный диапазон	L1	L2	L3	Σ	Базовая погрешность
Ток 1 A ~ 5 A ~	0.00...1.5 кA 0.00 ... 60 кA	0,005...1,200 A~ 0,025...6,000 A~	•	•	•		± 0.2 %
Напряжение фазное (L-N) 57,7 В ~ 230 В ~ 290 В ~	0.0 ... 230.8 кВ 0.0 ... 1.012 МВ 0.0 ... 1.200 МВ	50...64 В~ 195...253 В~ 246...300 В~	•	•	•		± 0.2 %
Напряжение межфазное (L-L) 100 В ~ 400 В ~ 500 В ~	0.0 ... 440 kВ 0.0 ... 1.752 МВ 0.0 ... 2.000 МВ	85...110 В~ 340 ... 440 В~ 425 ... 520 В~	•	•	•		± 0.5 %
Частота	47.0 ... 63.0 Гц	47.0 ... 63.0 Гц	•	•	•		± 0.5 %
Активная мощность	-9999 MW ... 0.00 W ... 9999 MW	-1,52 kW...1,0 W...1,52 kW	•	•	•	•	± 0.5 %
Реактивная мощность	-9999 Mvar ...0.00 var ... 9999 Mvar	-1.52 kvar...1.0 var...1.52 kvar	•	•	•	•	± 0.5 %
Полная мощность	0.00 VA ... 9999 MVA	1.0 VA...1.52 kVA	•	•	•	•	± 0.5 %
PF	-1 ... 0... 1	-1 ... 0... 1	•	•	•	•	± 1 %
tg φ	1.2...0...1.2	-1.2...0...1.2	•	•	•	•	± 1 %
cos φ	-1...1	-1...1	•	•	•	•	± 1 %
φ	-180...180	-180...180	•	•	•		± 0.5 %
Исходящая активная энергия	0 ... 99 999 999.9 kWh					•	± 0.5 %
Входящая активная энергия	0 ... 99 999 999.9 kWh					•	± 0.5 %
Индуктивная реактивная энергия	0 ... 99 999 999.9 kvarh					•	± 0.5 %
	0 ... 99 999 999.9 kvarh					•	± 0.5 %
THD	0 ... 100%	0 ... 100%	•	•	•		± 5 %
