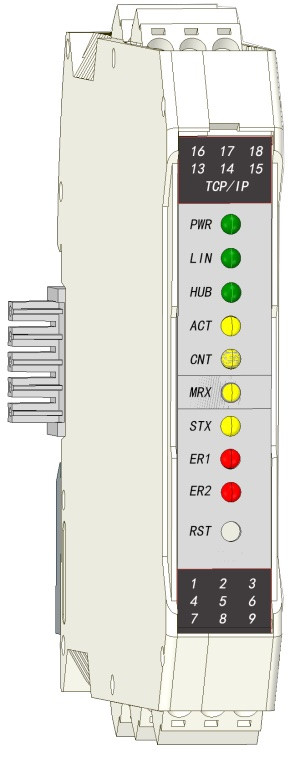

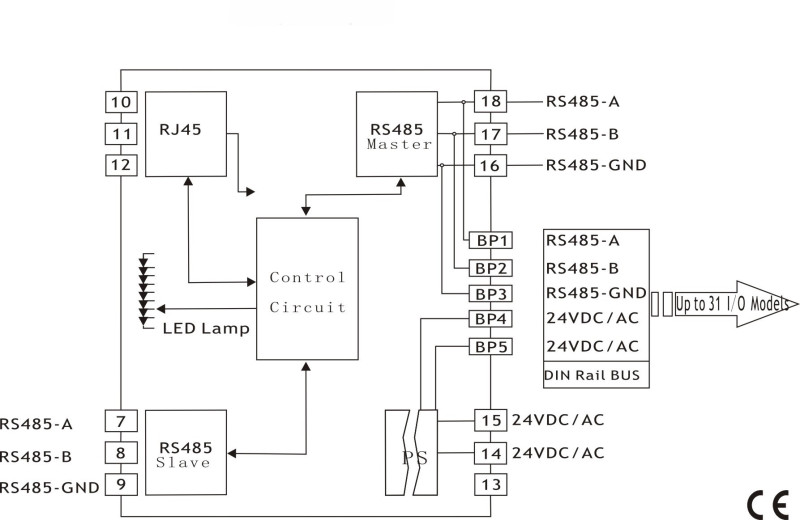

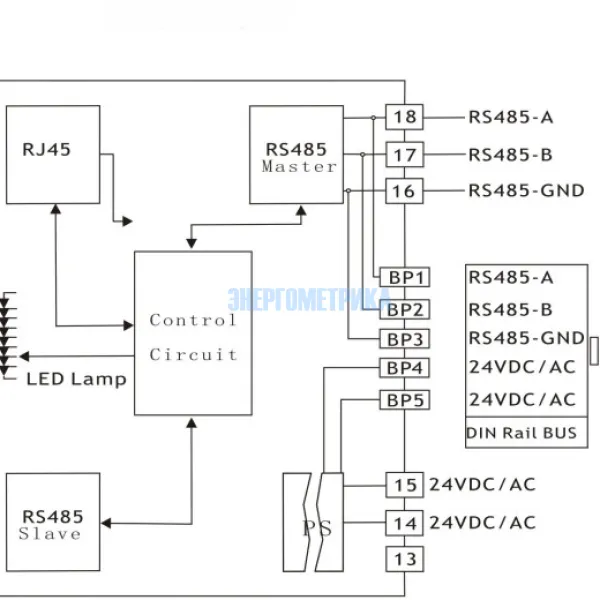

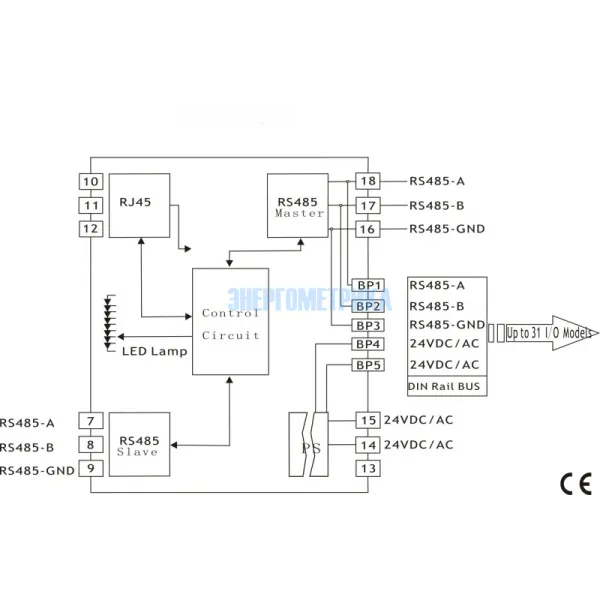

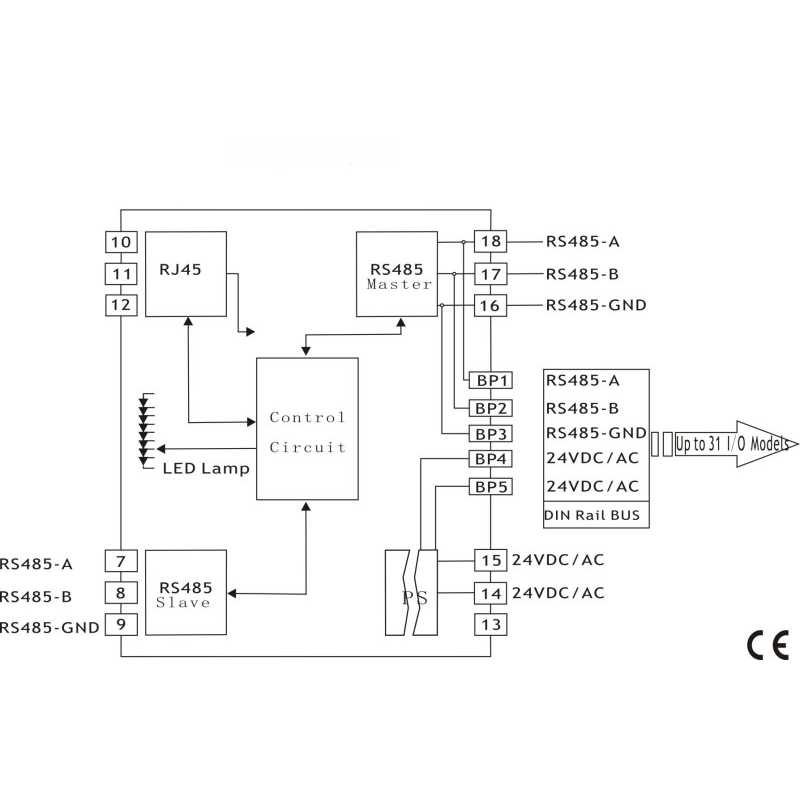

EnergoM-MWG1 представляет собой 24-канальный модуль ввода тока с выходами RS485. Он обеспечивает изоляцию между каждым каналом входов, каждым каналом выходов, питанием и сетевыми цепями.
Сетевая связь осуществляется по стандартному протоколу RS-485 Modbus RTU. Источники питания переменного и постоянного тока поддерживаются неполяризованными клеммами с диодной связью.
Особенности:
Технические характеристики EnergoM-MWG1 | |

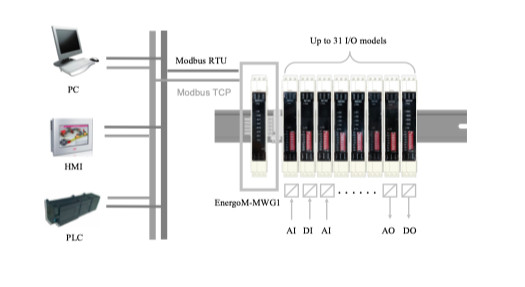

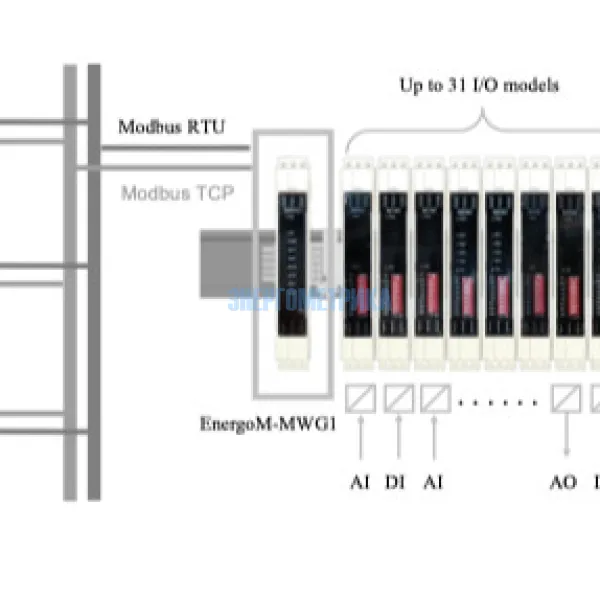

RS485 (ведущий) | Протокол: Modbus, ZPBUS® Поддержка до 31 модуля ввода-вывода Формат данных: 1 начальный бит, 8 битов данных, без четности, 1 Стоповый бит Скорость передачи в бодах: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 15200 Аналоговые входные каналы: максимум 60 Дискретные входные каналы: не более 60 Аналоговые выходные каналы: максимум 60 Дискретные выходные каналы: не более 60 |
RS485 (ведомый) | Протокол: Modbus RTU Диапазон идентификаторов адресов: 1-254 Формат данных: 1 начальный бит, 8 битов данных, без четности, 1 Стоповый бит |
RJ45 (10 базовых T /100 базовых TX) |
Протокол: Modbus TCP, TCP/IP, |
Встроенный веб-сервер | Настройки параметров TCP/IP Настройка параметров связи RS485 Настройки для устройств ввода-вывода Диагностика неисправностей оборудования В режиме реального времени следите за состоянием и измерениями каждого канала |
Источник питания | Напряжение: 15-30 В постоянного тока или переменного тока Резервная мощность клеммной колодки и рельсовой шины Потеря мощности: 1,2 Вт |
Четырехпозиционная изоляция между RS485 (master)/RS485 (slave)/RJ45/источником питания: ≥ 1500VAV/1 мин | |
Четырехпозиционное сопротивление изоляции: ≥ 100 Мом/500 В | |
Рабочая температура: -10~70℃ | |
Температура хранения: -40-85℃ | |
Относительная влажность: 5-95% без конденсации | |
EMC: EN 1326:1997+ a1:1998 + a2:2001 + a3:2003 | |
Вес 95 г. |

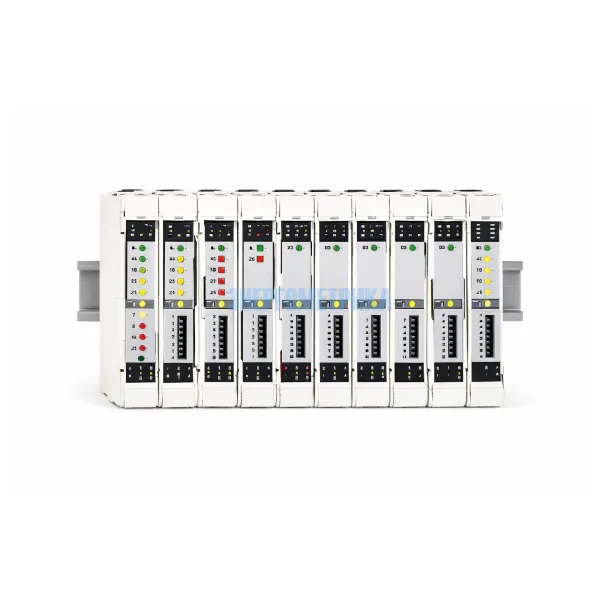

Таблица выбора модуля | ||
Код модуля | Тип модуля | Описание модуля |

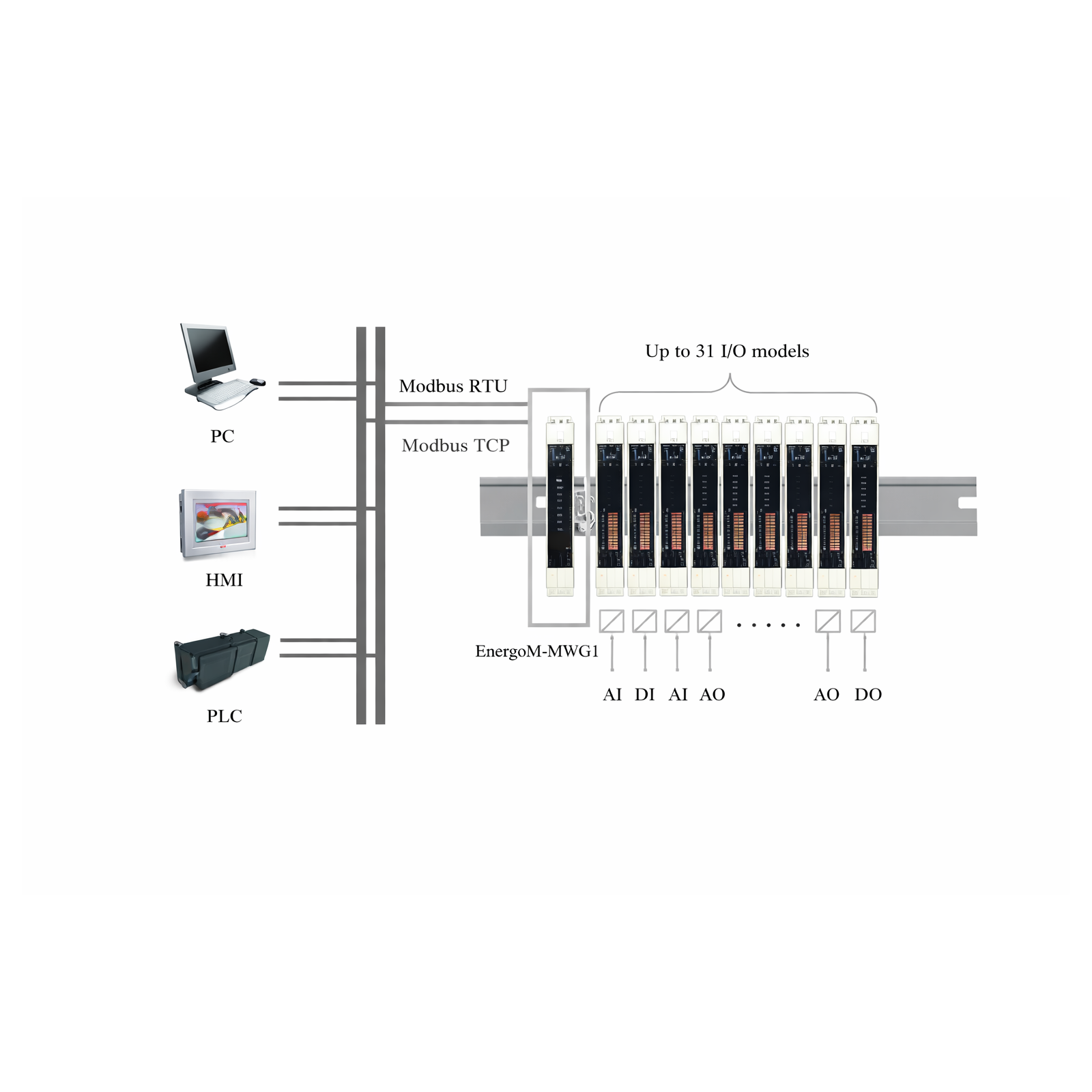

EnergoM-MWG1 | Основной блок управления | RJ45* 1, встроенный веб-сервер RS485 Ведущий * 1, RS485 ведомый * 1 AUX: 24 В постоянного тока, поддержка комплекта Din-рейки для питания других модулей |
EnergoM-M122 | Аналоговый вход | 2 * текущий вход, 2 * текущий выход |
EnergoM-M140 | Аналоговый вход | 4* входной ток |
EnergoM-M240 | Цифровой вход | 4* вход |
EnergoM-М304 | Аналоговый выход | 4* выходной ток |
EnergoM-M404 | Цифровой выход | 4* выход |
EnergoM-M522 | Аналоговый вход | 2 * токовый вход, контур питания, 2 * токовый выход |
EnergoM-M540 | Аналоговый вход | 4* входной ток, контур питания |
EnergoM-M711 | Ввод температуры | 1 * температурный вход, 1 * выход 4...20 мА |
EnergoM-M730 | Ввод температуры | 3* ввод температуры |
BT-kit | Комплект для монтажа на Din-рейку | Поддержка AUX и внутреннего обмена данными |
