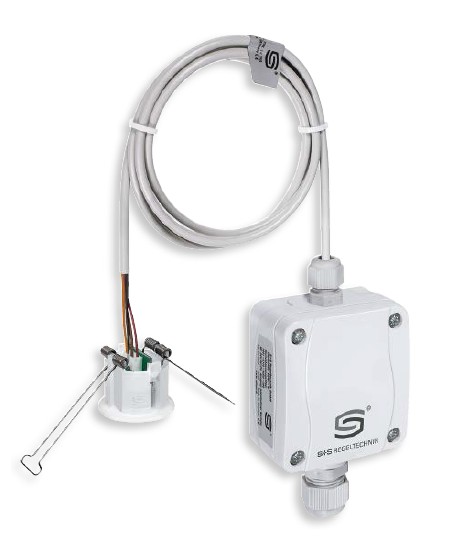

DFTF - Потолочный датчик влажности и температуры
Потолочный датчик влажности и температуры DFTF используется для непрерывного измерения относительной влажности и температуры воздуха. Измеритель DFTF преобразует измеряемые величины температуры и влажности в аналоговый выходной сигнал 0...10 В или 4...20 мА. Преобразователь температуры и влажности DFTF изготавливается с дисплеем или без дисплея, и позволяет переключаться между четырьмя диапазонами измерения температуры.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Измерительные преобразователи DFTF используются для точного измерения температуры и влажности. В датчике DFTF используется цифровой чувствительный элемент с высокой долговременной стабильностью.
Потолочный датчик DFTF используется в неагрессивной среде без содержания пыли и устанавливается в запотолочное пространство коридоров, офисных, жилых и торговых помещений.
| DFTF - Потолочный датчик влажности и температуры |
||||||
|
Тип / группа товаров 1 |
Диапазон измерения влажности |
Диапазон измерения |
Выход |
Выход температура |
Дисплей | |
| DFTF-I | ||||||
| DFTF-I | 0...100% отн. вл. |
-35...+75 С |
4...20 мА | 4...20 мА | - | |

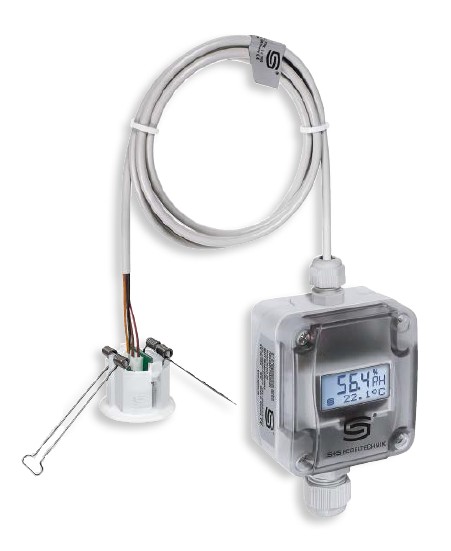

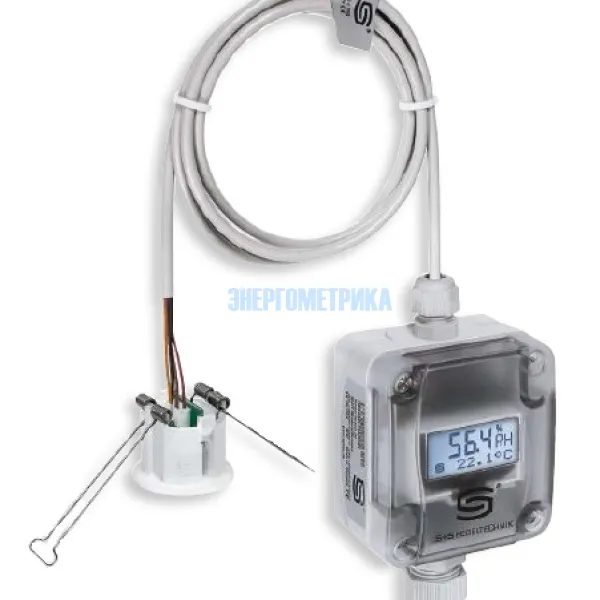

| DFTF-I DISPLAY | 0...100% отн. вл. | -35...+75 С -35...+35 С 0...+50 С 0...+80 С |
4...20 мА | 4...20 мА | С дисплеем | |
| DFTF-U | ||||||
| DFTF-U | 0...100% отн. вл. | -35...+75 С -35...+35 С 0...+50 С 0...+80 С |
0...10 В | 0...10 В | - | |
| DFTF-U DISPLAY | 0...100% отн. вл. | -35...+75 С -35...+35 С 0...+50 С 0...+80 С |
0...10 В | 0...10 В | С дисплеем | |
|
Дополнительная плата: |
Длина кабеля (KL = 2 м), опционально — другие длины |
|||||
| Технические характеристики потолочного датчика влажности и температуры DFTF | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Нагрузка | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 A для варианта I |
| Сопротивление нагрузки | RL > 5 кОм для варианта U |
| Потребляемая мощность | < 1,1 В А ⁄ 24 В пост. тока; < 2,2 В А ⁄ 24 В перем. тока |
| Отличительные особенности | температура, относительная влажность, качество воздуха (VOC), углекислый газ (CO2) |
| Чувствительный элемент | цифровой датчик влажности, со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Влажность | |
| Диапазон измерения влажности | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) |
| Рабочий диапазон влажности | 0...95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | обычно ±2,0 % (20...80 % отн. вл.) при +25 °C, иначе ±3,0 % |
| Выходной сигнал влажности | 0–10 B для варианта U 4...20 мА для варианта I |
| Температура | |
| Диапазон измерения температуры | переключение между четырьмя диапазонами (см. таблицу) −35...+35 °C; −35...+75 °C; 0...+50 °C; 0...+80 °C (на выходе соответствует 0–10 B или 4...20 мА |
| Погрешность измерения температуры | ±0,2 K при +25 °C |
| Выходной сигнал температуры | 0–10 В или 4...20 мА |
| Температура окружающей среды | хранение: −5...+60 °C; эксплуатация: −5...+60 °C |
| Долговременная стабильность | ±1 % в год |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |

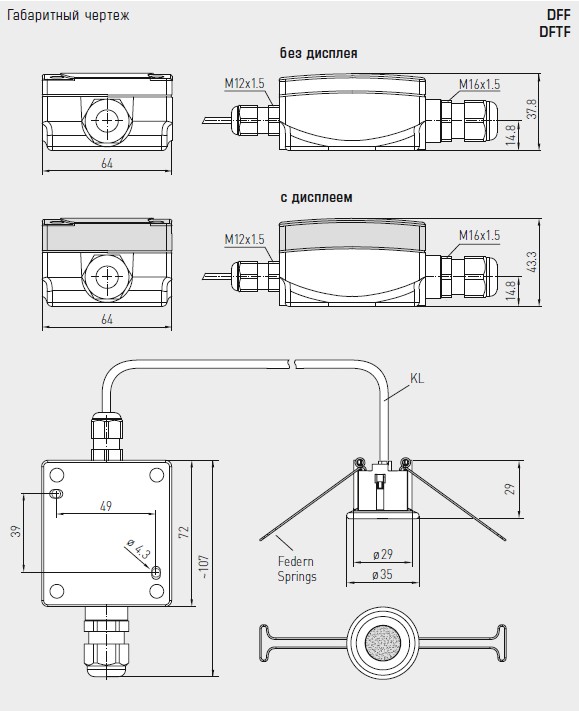

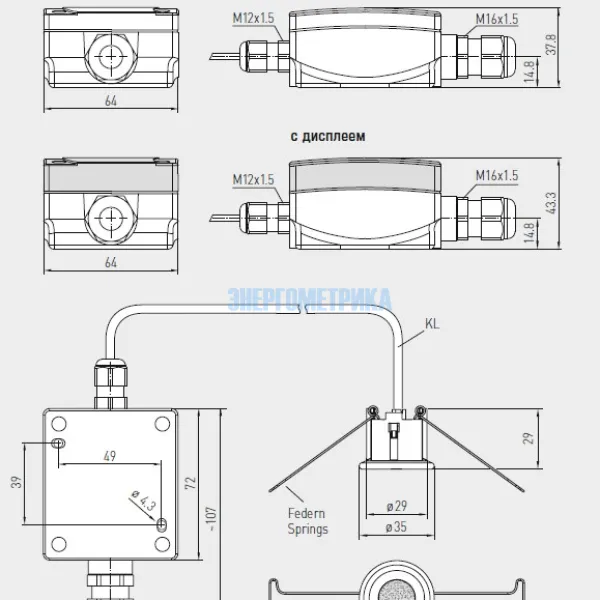

| Размеры | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Эл. подключение | двух-, трех- или четырехпроводное (см. схему соединения) 0,14–1,5 мм², по винтовым зажимам на плате |
| Соединительный кабель | ПВХ, LiYY, 4 x 0,14 мм², длина кабеля (KL) = ок. 2 м (опционально — другие длины) |
| Присоединительная головка | пластик, поликарбонат (PC), белый цвет, вставная, Ø = ок. 35 мм, В = ок. 29 мм, с металлокерамическим фильтром из высококачественной стали V4A (1.4404) |
| Монтаж (чувствительный элемент) | в запотолочное пространство, вырез в потолке Ø = 30 мм, крышка Ø = < 35 мм |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60529), только корпус! IP 30 (согласно EN 60529), датчик в смонтированном состоянии |
| Нормы | соответствие нормам ЕС, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», согласно EN 61326-1, согласно EN 61326-2-3 |
| Опционально | дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (Ш x В), для индикации измеренной температуры и / или влажности |
