RFTF - Комнатный датчик влажности и температуры в помещении
RFTF - Комнатный датчик влажности и температуры в помещении
RFTF - Комнатный датчик влажности HYGRASGARD® измеряет относительную влажность и температуру воздуха;
Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 – 10 В или 4...20 мА; доступен на выбор в исполнениях с дисплеем (для отображения измеренных величин влажности и температуры) или без дисплея.

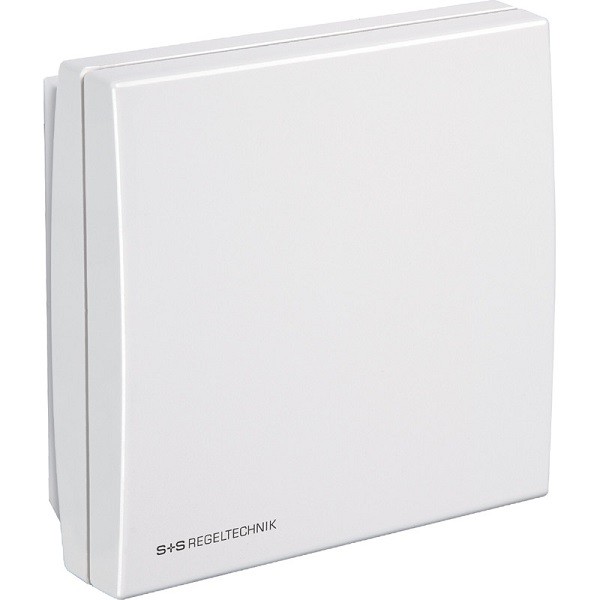

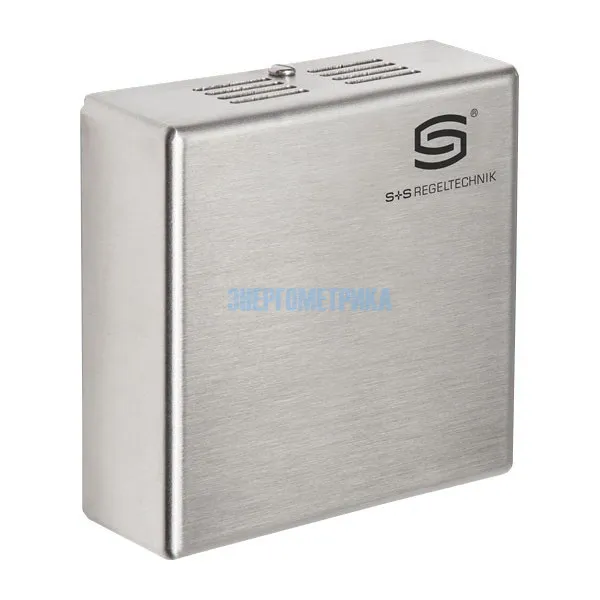

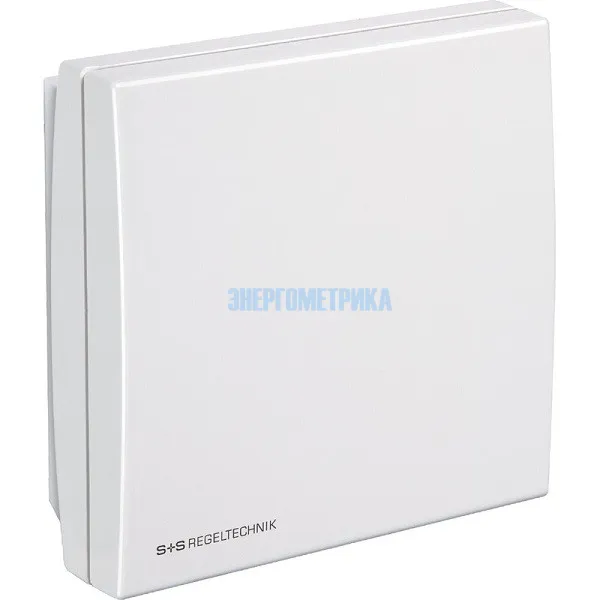

Комнатный датчик влажности воздуха в помещении размещен в элегантном корпусе из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля, или же в корпусе из высококачественной стали (нижняя и верхняя корпусные детали – стальные, крышка на винтах) – антивандальное исполнение, например, для школ, общежитий и общественных помещений.
Возможно, для решения Ваших задач Вам также подойдет комбинированный датчик угарного газа СО, углекислого газа СО2, температуры и влажности с интерфейсом RS-485 и аналоговым выходом серии HTO.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при заданной температуре. Датчик влажности воздуха в помещении RFTF находит применение в неагрессивной среде, без существенного содержания пыли – в холодильной технике, системах кондиционирования, особо чистых и стерильных помещениях, в жилых и офисных помещениях, отелях, технических помещениях, помещениях для собраний и конференций.
Измерительные преобразователи предназначены для точного измерения влажности.
В качестве измерительного элемента для регистрации влажности используется цифровой датчик с высокой долговременной стабильностью, допускающий точную подстройку.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| HYGRASGARD® RFTF-U | 1201-41A1-1000-000 | |||
| HYGRASGARD® RFTF-U LCD | 1201-41A1-1200-000 | |||
| HYGRASGARD® RFTF-U Pt100 | 1201-41A1-2001-000 | |||
| HYGRASGARD® RFTF-U Pt1000 | 1201-41A1-2005-000 | |||
| HYGRASGARD® RFTF-U Ni1000 | 1201-41A1-2009-000 | |||
| HYGRASGARD® RFTF-U NiTK | 1201-41A1-2010-000 | |||
| HYGRASGARD® RFTF-U NTC1,8K | 1201-41A1-2012-000 | |||
| HYGRASGARD® RFTF-U NTC10K | 1201-41A1-2015-000 | |||
| HYGRASGARD® RFTF-U NTC20K | 1201-41A1-2016-000 | |||
| HYGRASGARD® RFTF-U LM235Z | 1201-41A1-2021-000 | |||
| HYGRASGARD® RFTF-I | 1201-41A2-1000-000 | |||
| HYGRASGARD® RFTF-I LCD | 1201-41A2-1200-000 | |||
| HYGRASGARD® RFTF-SD-U | 1201-41D1-1000-000 | |||
| HYGRASGARD® RFTF-SD-I | 1201-41D2-1000-000 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики датчика влажности и температуры RFTF | |||||
| Напряжение питания: | 24 B перем. тока (±20 %) 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация, ±0,3 В |
||||
| Нагрузка: | Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I | ||||
| Сопротивление нагрузки: | RL > 5 кОм для варианта U | ||||
| Потребляемая мощность: | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. Тока | ||||
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью | ||||
| Диапазон измерения влажности: | 0 …100 % относительной влажности (на выходе соответствует 0–10 B или 4 … 20 мА) | ||||
| Рабочий диапазон влажности: | 0 … 95 % относительной влажности (без конденсата) | ||||
| Погрешность измерения влажности: | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % | ||||
| Выходной сигнал влажности: | 0 - 10 B для варианта U 4...20 мА для варианта I (нагрузка < 800 Ом, см. диаграмму) |
||||
| Диапазон измерения температуры: | 0...+ 50 °C (на выходе соответствует 0–10 B или 4...20 мА или сопротивление, Ом); другие по запросу! | ||||
| Рабочий диапазон температур: | 0...+ 50 °C | ||||
| Погрешность измерения температуры: | ± 0,2 K при +25 °C | ||||
| Выходной сигнал температуры: | 0–10 B или 4...20 мА или сопротивление, Ом | ||||
| Температура при хранении: | −25...+50 °C; | ||||
| окружающей среды: при эксплуатации: | −5...+ 55 °C | ||||

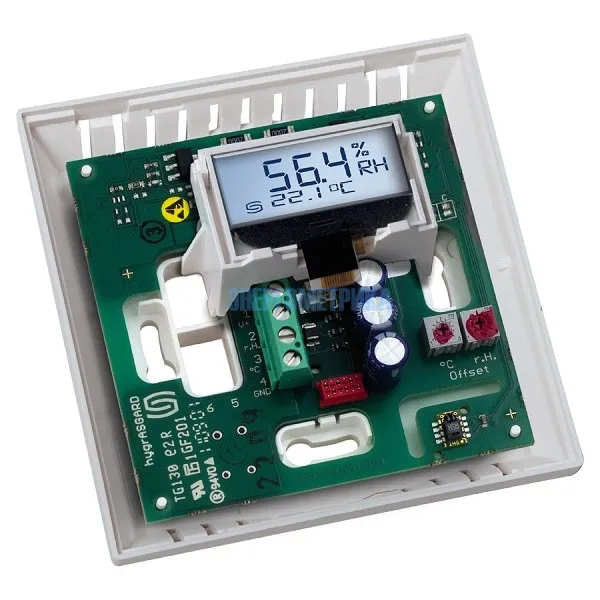

| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения), 0,14–1,5 мм ² по винтовым зажимам на плате | ||||
| Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010) | ||||
| Размеры: | 85 x 85 x 27 мм (Baldur 1) | ||||
| Монтаж: | настенный или в монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля | ||||
| Долговременная стабильность: | ± 1 % в год | ||||
| Класс защиты: | III (согласно EN 60 730) | ||||
| Степень защиты: | IP 30 (согласно EN 60 529) | ||||
| Нормы: | соответствие CE-нормам, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» согласно EN 61326-1, EN 61326-2-3 |
||||

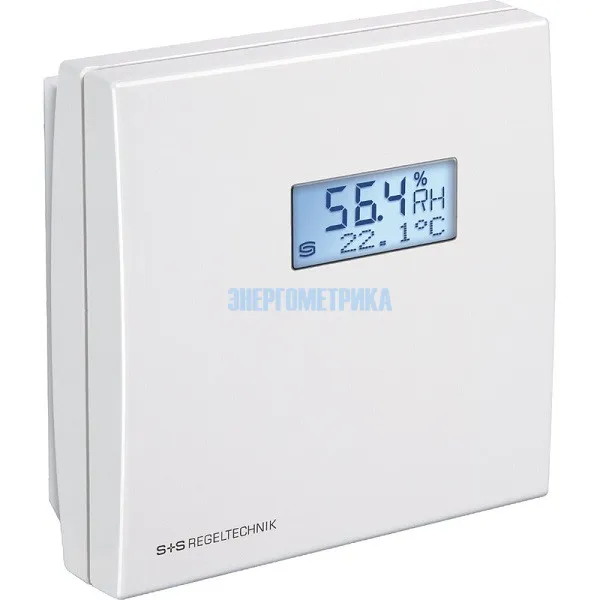

| Опционально: | дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации измеренной температуры и ⁄ или влажности | ||||
