RFF - Датчик влажности в помещении, для открытой установки

Арт.: RFF

RFF - Калибруемый датчик влажности HYGRASGARD® измеряет относительную влажность воздуха в жилых помещениях. Он преобразует измеряемую величину в нормированный сигнал 0–10 В или 4...20 мА; доступен на выбор в исполнениях с дисплеем (для отображения измеренной величины влажности) или без дисплея.

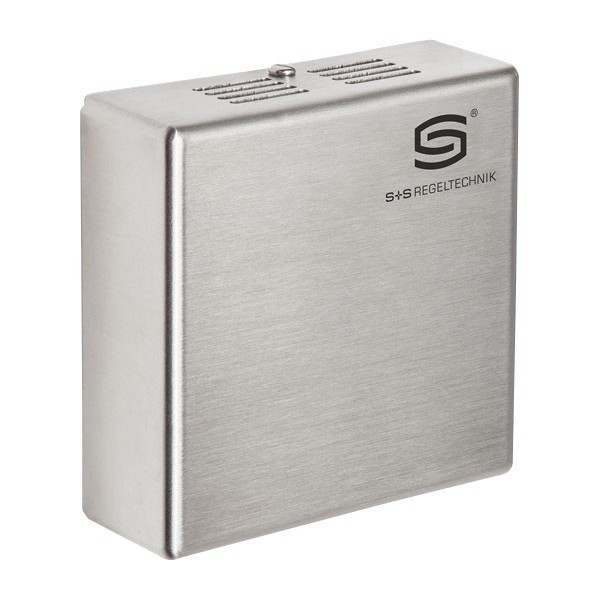

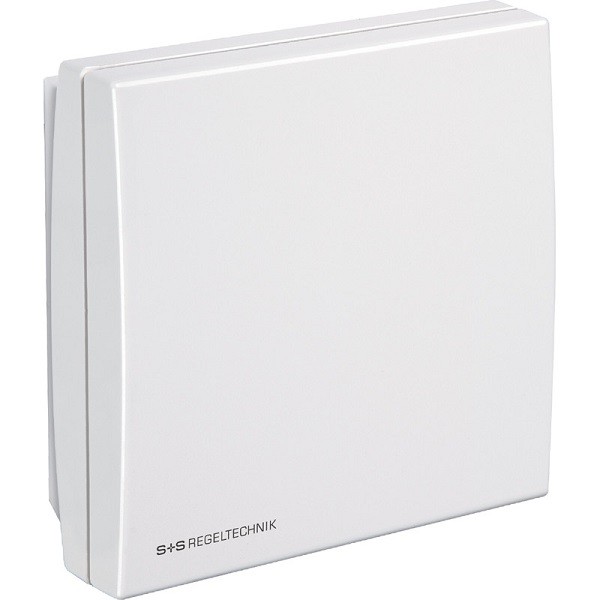

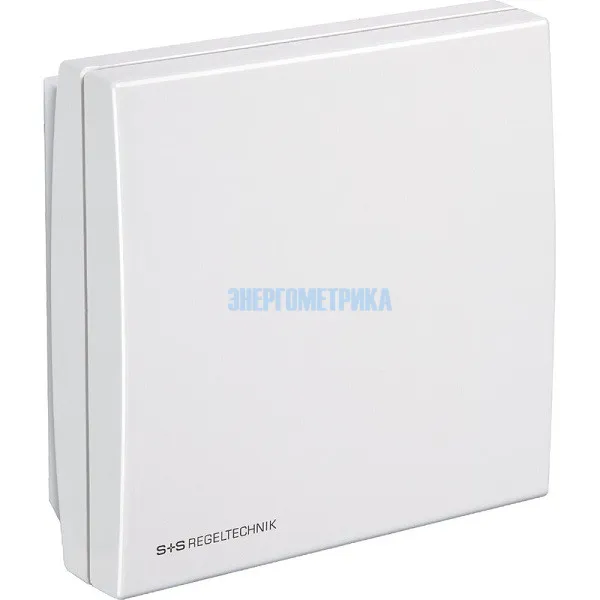

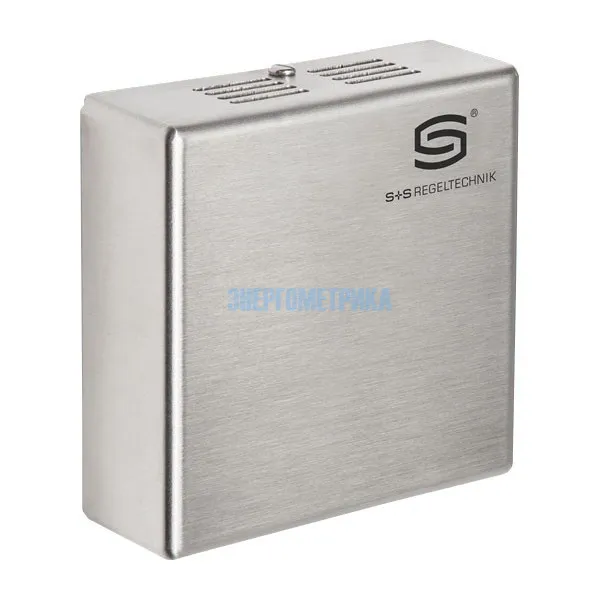

Размещен в элегантном корпусе из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля, или же в корпусе из высококачественной стали (нижняя и верхняя корпусные детали – стальные, крышка на винтах) – антивандальное исполнение, например, для школ, общежитий и общественных помещений.

Датчик комнатной температуры RFF находит применение в неагрессивной среде, без существенного содержания пыли – в холодильной технике, системах кондиционирования, особо чистых и стерильных помещениях, в жилых и офисных помещениях, отелях, технических помещениях, помещениях для собраний и конференций.

Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при заданной температуре.

Измерительные преобразователи предназначены для точного измерения влажности. В качестве измерительного элемента для регистрации влажности используется цифровой датчик с высокой долговременной стабильностью, допускающий точную подстройку.

Доступные конфигурации

Модель Артикул
HYGRASGARD® RFF-U 1201-41A1-0000-000
HYGRASGARD® RFF-U LCD 1201-41A1-0200-000
HYGRASGARD® RFF-I 1201-41A2-0000-000
HYGRASGARD® RFF-I LCD 1201-41A2-0200-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики датчика влажности RFF
Напряжение питания: 24 B перем. тока (±20 %)
15...36 В пост. тока для варианта U
15...36 В пост. тока для варианта I, зависит от нагрузки,стабилизированное, остаточная волнистость ±0,3 В
Нагрузка: Ra (Ом) = (Ub - 14 В) ⁄ 0,02 А для варианта I
Сопротивление нагрузки: RL > 5 кОм для варианта U
Потребляемая мощность: < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. Тока
Чувствительные элементы: цифровой датчик влажности, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью
Диапазон измерения влажности: 0 …100 % относительной влажности (на выходе соответствует 0–10 B или 4 … 20 мА)
Рабочий диапазон влажности: 0 … 95 % относительной влажности (без конденсата)
Погрешность измерения влажности: типично ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 %
Выходной сигнал влажности: 0-10 B для варианта U
4...20 мА для варианта I (нагрузка < 800 Ом, см. диаграмму)
Температура при хранении: −25...+50 °C
Температура окружающей среды при эксплуатации: −5...+ 55 °C
Эл. подключение: двух-, трех- или четырехпроводное (см. схему соединения), 0,14–1,5 мм ² по винтовым зажимам на плате
Корпус: пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010)
Размеры: 85 x 85 x 27 мм (Baldur 1)
Монтаж: настенный или в монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля
Долговременная стабильность: ± 1 % в год
Класс защиты: III (согласно EN 60 730)
Степень защиты: IP 30 (согласно EN 60 529)
Нормы: соответствие CE-нормам
директива 2014 ⁄ 30 ⁄ EU, «Электромагнитная совместимость» согласно EN 61326-1, EN 61326-2-3

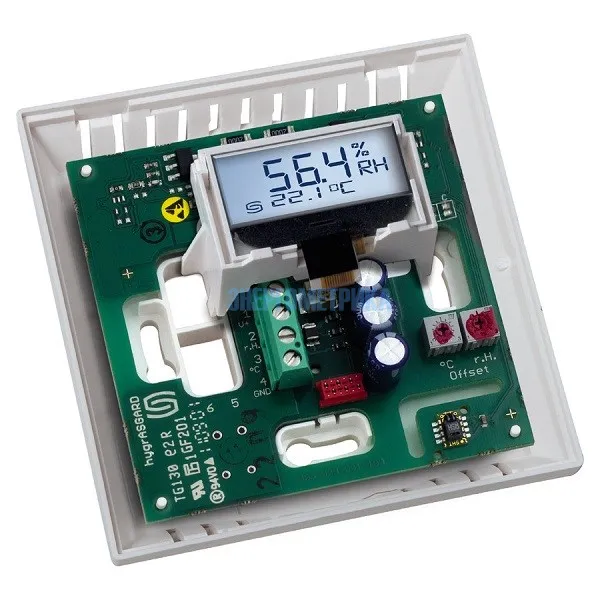

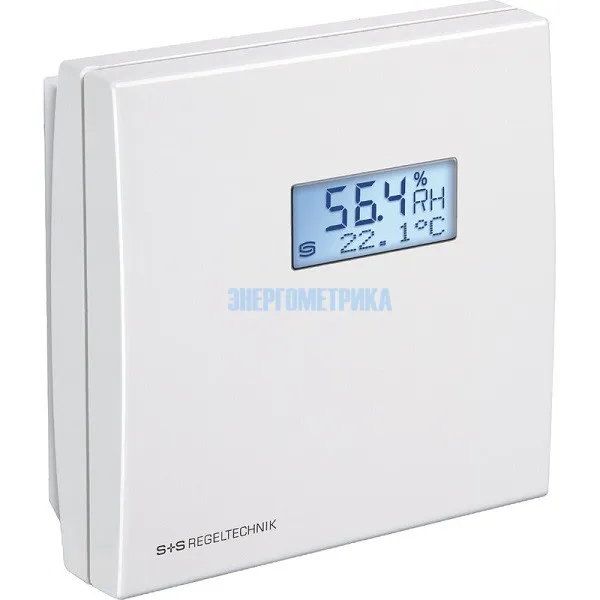

Опционально: дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации измеренной температуры и ⁄ или влажности
