NA3 - Программируемый цифровой измерительный прибор с барграфом
NA3 - Программируемый цифровой измерительный прибор с барграфом

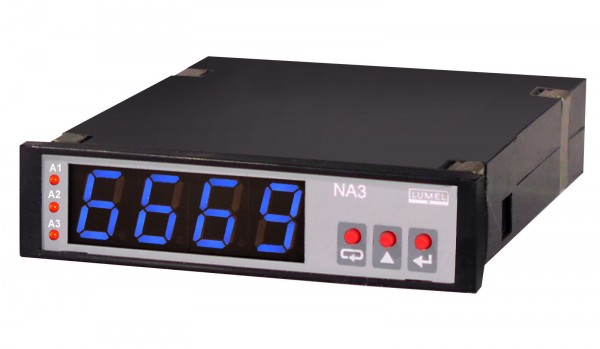

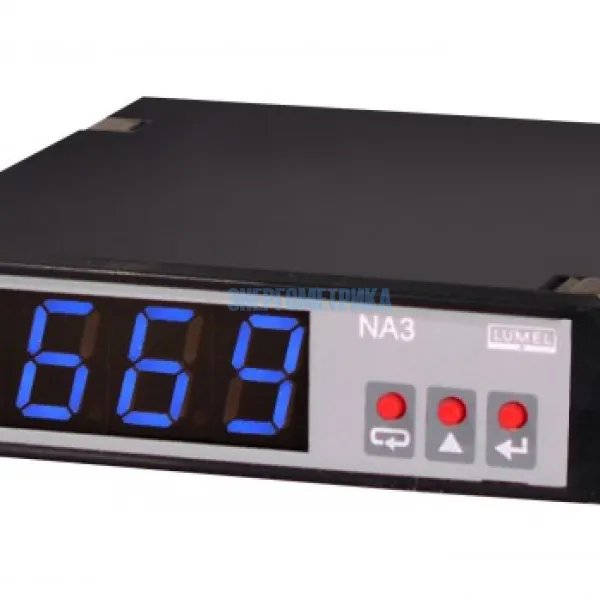

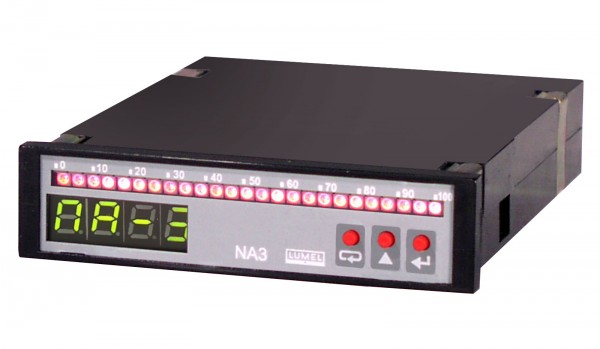

Программируемые измерители с многоцветным барграфом с цифровым (RS-485), аналоговым и релейным выходом NA3 Lumel предназначены для измерения и записи постоянного тока и напряжения, температуры, сопротивления и других величин, таких как уровень, поток, давление, влажность.
Измеритель соединяет преимущества аналоговых и цифровых приборов гарантируя хорошее отображение и оценку хода изменений, а также высокую точность измерения.
С прибором применяются разъемные трансформаторы тока.

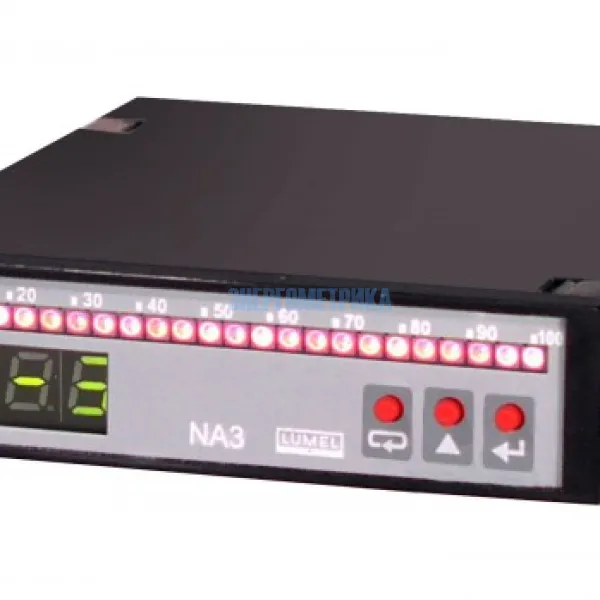

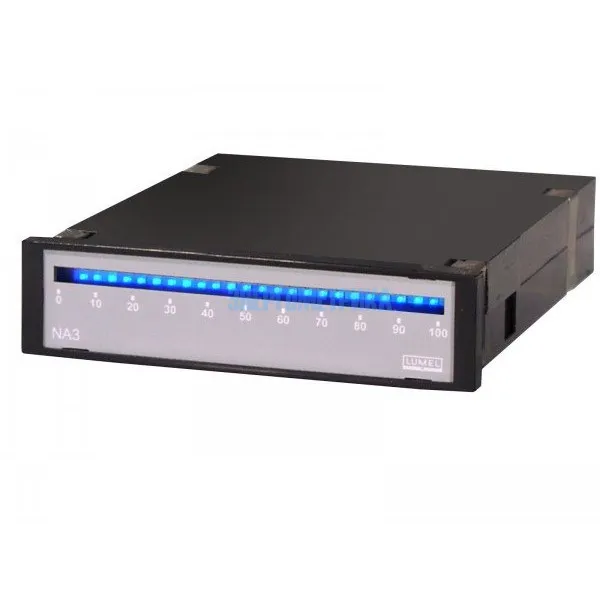

Хорошее отслеживание технологического процесса возможно благодаря применению многоцветного (3 или 7 цветов) светодиодного барграфа.
Техническая документация
Параметры
| ВХОДЫ: | Диапазон NA3-XXXU NA3-XXXT NA3-XXXS NA3-XXXH | Pt100 (-200…+850)°C x x | Pt500 (-200…+850)°C x x | Pt1000 (-200…+850)°C x x | J (Fe-CuNi) (-30…+1100)°C x x | K (NiCr-NiAl) (-50…+1370)°C x x | N (NiCrSi-NiSi) (-100…+1300)°C x x | E (NiCr-CuNi) (-20…+850)°C x x | E (NiCr-CuNi) (0…+1760)°C x x | S (PtRh10-Pt) (0…+1760) °C x x | T (Cu-CuNi) (-50…+400)°C x x | Измерение сопротивления 0…400 Ω x x | Измерение сопротивления 0…4000 Ω x x | Измерение напряжения 0…60 mV x x | Измерение напряжения 0…3 V x | Измерение напряжения 0…10 V x x | Измерение тока 0…5 mA x | Измерение тока 0…20 mA x x | Измерение напряжения 0…200 V x x | Измерение напряжения 0…600 V x x | Измерение тока 0…2 A x x | Измерение тока 0…5 A x x | Входное сопротивление: | для входов напряжения | > 4 MΩ | для входов тока (5 mA и 20 mA) | < 4 Ω | для входов тока (2 А и 5 А) | 10 mΩ ± 10% | Сила тока через термометр сопротивления: | < 170 μA | Сопротивление проводов, соединяющих термометр сопротивления с измерительным прибором: | < 20 Ω/1 провод | Характеристики термопар: | в соответствии со стандартом EN 60584-1. | Характеристики термометров сопротивления: | в соответствии со стандартом IEC 751 + A1 + A2. | ВЫХОДЫ: | Аналоговый выход,гальванически изолированный, с разрешающей способностью | =0,025% диапазона | - программируемый ток: | 0/4…20 mA сопротивление нагрузки ≤ 500 Ω | - или программируемое напряжение: | сопротивление нагрузки ≥ 500 Ω 0…10 V | - время отклика | 100 мс | - выходная погрешность | 0.2% диапазона | - дополнительная погрешность вследствие изменения температуры окружающей среды: | ± (0.1% диапазона/10K) | Релейный выход | Реле (1 или 2); NO (замыкающие) контакты – максимальная нагрузка: | напряжение | 250 V a.c., 150 V d.c | ток | 5 A 30 V d.c., 250 V a.c. | сопротивление нагрузки | 1250 VA, 150 W | Программируемые аварийные пределы; | Три типа аварий; | Зона нечувствительности, определяемая нижним и верхним пределами аварий; | Аварийная сигнализация: | барграфная или светодиодная. | Выход с открытым коллектором (OC) | без напряжения, OC типа с npn транзистором (максимальная нагрузка 25 mA),диапазон добавочного напряжения: 5…24 V d.c. | Цифровой выход: | интерфейс: | RS-485 | протокол передачи данных: | MODBUS | ASCII: | 8N1, 7E1, 7O1 | RTU: | 8N2, 8E1, 8O1, 8N1, | скорость передачи данных: | 2400, 4800, 9600 бит/с | максимальное время отклика: | 300 мс | Параметры памяти: | - память измерительного прибора (запись) | 750 циклов | - минимальный интервал записи | 1 с; | Основная погрешность: | 0.2% ± 1 цифра младшего разряда индикатора | Дополнительная погрешность в нормальных условиях эксплуатации при измерении температуры: | - компенсация изменения температуры холодного спая | ± 0.2% диапазона | - компенсация изменения сопротивления соединительного кабеля | ± 0.2% диапазона | Дополнительная погрешность от изменения температуры окружающей среды: | ± (0.1% диапазона/10 K) | Время усреднения: | Min 500 мс, для измерения температуры; Min 200 мс для других диапазонов |
Нормальные условия использования: | - напряжение питания в зависимости от типа исполнения измерительного прибора | 95…230…253 V a.c./d.c. | - частота a.c. напряжения питания | 20…24…40 V a.c./d.c. | - температура окружающей среды | 40…50/60…440 Hz | - температура хранения | -25…+85°С | - относительная влажность воздуха | < 95% (конденсация недопустима) | - время предварительного нагрева индикатора | 10 мин | Долговременная перегрузка: | - термопары, термометры сопротивления | 1% | - измерения напряжения, тока и сопротивления | 10% | Кратковременная перегрузка (3 с): | - входы датчиков и напряжения 60 mV | 30 V | - вход напряжения ≥ 3 V | 10 x Un (< 1000 V) | - вход тока | 10 x In | Поле индикации (в зависимости от типа исполнения прибора): | 4 семисегментных светодиодных индикатора; | высота цифры: | NA3-F – 7 мм | NA3-D – 14 мм | NA3-B – индикатор отсутствует | Диапазон индикации: | -1999…9999 | Длина барграфа: | 82 мм (кроме NA3-D) | Разрешающая способность барграфа: | - 45 сегментов | 3 цвета | - 25 сегментов | 7 цветов | NA3-D: | 3 аварийных светодиода программируемая | Точность барграфа: | ± 0.5 сегмента | Обслуживание: | три кнопки | Гарантированная степень защиты (EN 60529): | - со стороны корпуса прибора | IP 40 | - со стороны клемм | IP 20 | Габаритные размеры: | 96 x 24 x 125 мм (с клеммами) | Вес: | < 0.3 кг | Потребляемая мощность: | < 8 VA | Устойчивость к сбоям питания: | согласно EN 61000-6-2:2002 | Электромагнитная совместимость: | - устойчивость к электромагнитным помехам | согласно EN 61000-6-2:2002 | - излучение электромагнитных помех | согласно EN 61000-6-4:2002 | - дополнительная погрешность вследствие электромагнитных рисков | < 0.5% | Требования безопасности согласно EN 61010-1: | категория установки | III | степень загрязнения | 2 | максимальный рабочий потенциал относительно защитного заземления | - вход | 600 V | - питание | 300 V | - реле | 300 V | - аналоговый выход | 50 V | - RS-485 | 50 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
