NA6 - Программируемый цифровой измерительный прибор с барграфом
NA6 - Программируемый цифровой измерительный прибор с барграфом
Программируемые измерители с многоцветным барграфом с цифровым (RS-485), аналоговым и релейным выходом NA6 предназначены для измерения и записи постоянного тока и напряжения, температуры, сопротивления и других величин, таких как уровень, поток, давление, влажность.
С прибором применяются разъемные трансформаторы тока.
Измеритель соединяет преимущества аналоговых и цифровых приборов гарантируя хорошее отображение и оценку хода изменений, а также высокую точность измерения.
Хорошее отслеживание технологического процесса возможно благодаря применению многоцветного (3 или 7 цветов) светодиодного барграфа.
Прибор применяется в различных областях: в пищевой промышленности, на насосных станциях, в химической промышленности, на метеостанциях, в пивоваренной промышленности и в других, а также в системах автоматики на основе программируемых контроллеров.
Техническая документация
Параметры
Программируемый вход:
- напряжение: 0...300 mV, 0...200V, - 5...60V,
- ток: 0...200 mA, 0...2A,
- термопары, терморезисторы,
- сопротивление: 0...4/10W,
программируемые выходы:
- аналоговый,

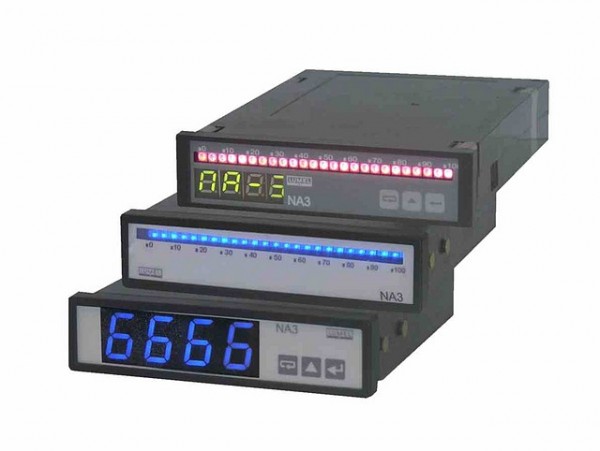

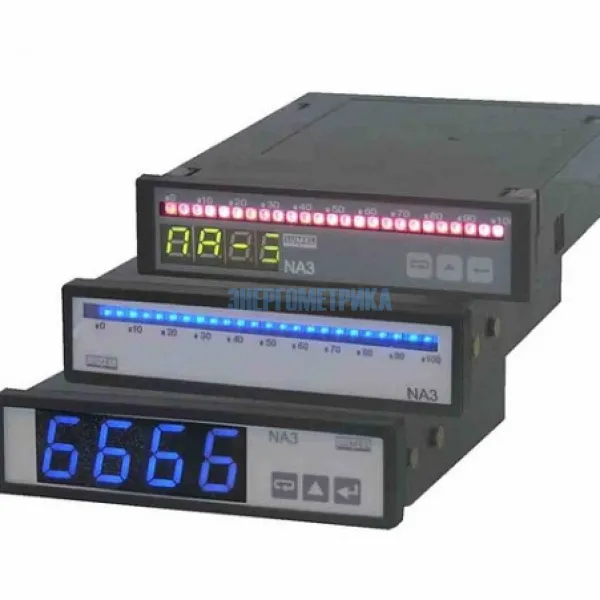

- релейные или транзисторные - 2 (NA3), 4 реле или 8 транзисторных,
- цифровой RS-485 - протокол MODBUS.
Исполнение:

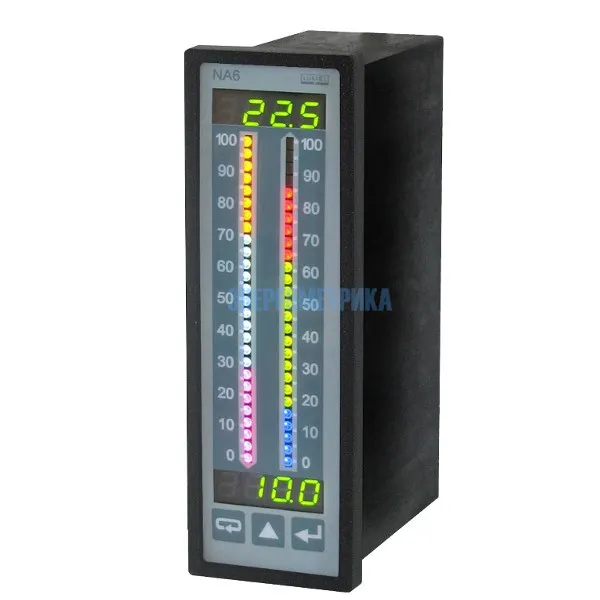

- NA6 - вертикальный прибор, двухканальный, с 2 барграфами и 2 дисплеями, питание: 95...230...253 V a.c./d.c., 20...24...40 V a.c./d.c.
Кроме основных измерительных, прибор имеет много вспомогательных функций, таких как:
- масштабирование измеряемой величины,
- арифметические операции: возведение в степень и извлечение корня (кроме того, в NA6 - операции со значениями величин в каналах: суммирование, вычитание, перемножение, деление),
- программирование цвета и дискретности барграфа,
- сигнализация превышения установленных значений тревоги,
- запись измеряемого сигнала в программируемых интервалах времени,
- память минимальных и максимальных значений,
- программирование времени усреднения,
- установка десятичной точки,
- блокировка изменения параметров с помощью кода,
- преобразование измеряемой величины в стандартный программируемый сигнал постоянного тока или напряжения,
- обслуживание интерфейса с протоколом MODBUS (ASCII или RTU),
- размеры корпуса: 48 x 144 x 92 мм.
