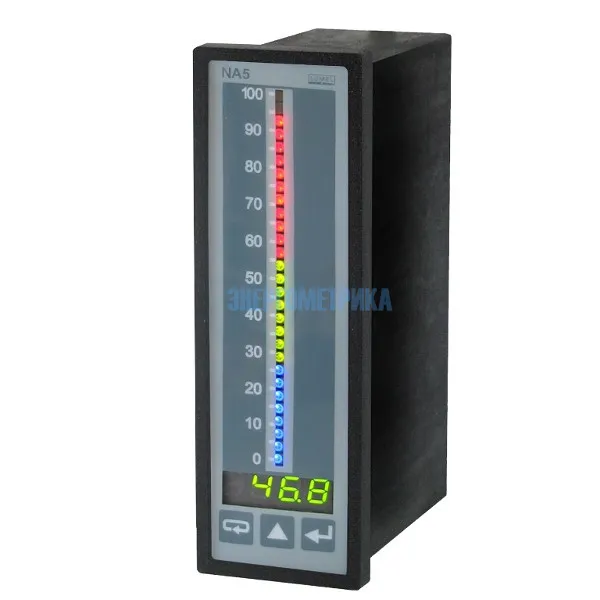

NA5 - Программируемый цифровой измерительный прибор с барграфом
NA5 - Программируемый цифровой измерительный прибор с барграфом
Программируемые измерители с многоцветным барграфом с цифровым (RS-485), аналоговым и релейным выходом NA5 предназначены для измерения и записи постоянного тока и напряжения, температуры, сопротивления и других величин, таких как уровень, поток, давление, влажность.
С прибором применяются разъемные трансформаторы тока.
Измеритель соединяет преимущества аналоговых и цифровых приборов гарантируя хорошее отображение и оценку хода изменений, а также высокую точность измерения.
Хорошее отслеживание технологического процесса возможно благодаря применению многоцветного (3 или 7 цветов) светодиодного барграфа.
Прибор применяется в различных областях: в пищевой промышленности, на насосных станциях, в химической промышленности, на метеостанциях, в пивоваренной промышленности и в других, а также в системах автоматики на основе программируемых контроллеров.
Техническая документация
Параметры
| Технические данные программируемого цифрового измерительного прибора с барграфом NA5 | |
| ВХОДЫ: | |
| Pt100 | (-200…+850)°C |
| Pt500 | (-200…+850)°C |
| Pt1000 | (-200…+850)°C |
| J (Fe-CuNi) | (-100…+1100)°C |
| K (NiCr-NiAl) | (-100…+1370)°C |
| N (NiCrSi-NiSi) | (-100…+1300)°C |
| E (NiCr-CuNi) | (-100…+850)°C |
| R (PtRh13-Pt) | (0…+1760)°C |
| S (PtRh10-Pt) | (0…+1760) °C |
| T (Cu-CuNi) | (-50…+400)°C |
| Измерение сопротивления | 0…10 kΩ |
| Измерение напряжения | ± 300 mV, входное сопротивление > 9 MΩ |
| Измерение напряжения | ± 600 V, входное сопротивление > 4.2 MΩ |
| Измерение тока | ± 40 mA, входное сопротивление < 4 Ω |
| Измерение тока | 0…± 5 A, входное сопротивление = 10 mΩ ± 10% |
| Измерительные поддиапазоны: | |
| Pt100 | 320°C |
| Pt500 | 230°C |
| Pt1000 | 290°C |
| Термопара J типа | 350°C, 700°C |
| Термопара K типа | 450°C, 950°C |
| Термопара N типа | 550°C, 1000°C |
| Термопара E типа | 250°C, 520°C |
| Сопротивление | 110 Ω, 220 Ω, 460 Ω, 950 Ω, 2100 Ω, 5000 Ω |
| Напряжение | 19 mV, 35 mV, 75 mV, 155 mV, 5 V, 11 V, 22 V, 45 V, 90 V, 180 V, 360 V |
| Ток | 5 mA, 11 mA, 23 mA, 1.8 A, 3.8 A |
| Сила тока через термометр сопротивления: | < 400 μA |
| Сопротивление проводов, соединяющих термометр сопротивления с измерительным прибором: | < 20 Ω/1 провод |
| Характеристики термопар: | в соответствии со стандартом EN 60584-1. |
| Характеристики термометров сопротивления: | в соответствии со стандартом IEC 751 + A1 + A2. |
| ВЫХОДЫ: | |
| Аналоговый выход, гальванически изолированный, с разрешающей способностью = | 0,025% диапазона |
| - программируемый ток: 0/4…20 mA | сопротивление нагрузки ≤ 500 Ω |
| - или программируемое напряжение: 0…10 V | сопротивление нагрузки ≥ 500 Ω |
| время отклика | 100 мс |
| - выходная погрешность | 0.2% диапазона |
| - дополнительная погрешность вследствие изменения температуры окружающей среды: |
± (0.1% диапазона/10K) |
| Релейный выход | |
| 4 реле; NO (замыкающие) контакты – максимальная нагрузка: | |
| напряжение | 250 V a.c., 150 V d.c. |
| ток | 5 A 30 V d.c., 250 V a.c. |
| сопротивление нагрузки | 1250 VA, 150 W |
| Программируемые аварийные пределы; | |
| Три типа аварий; | |
| Зона нечувствительности, определяемая нижним и верхним пределами аварий; | |
| Аварийная сигнализация: | барграфная. |
| - 8 выходов с открытым коллектором (OC) | |
| без напряжения, OC типа с npn транзистором (максимальная нагрузка 25 mA), | |
| диапазон добавочного напряжения: | 5…30 V d.c. |
| Цифровой выход: | |
| интерфейс: | RS-485 |
| протокол передачи данных: | MODBUS |
| ASCII: | 8N1, 7E1, 7O1 |
| RTU: | 8N2, 8E1, 8O1, 8N1, |
| скорость передачи данных: | 2400, 4800, 9600 бит/с |
| максимальное время отклика: | 500 мс |
| Дополнительный выход питания: | 24 V d.c., максимальная нагрузка 30 mA |
| Параметры памяти: | |
| - память измерительного прибора (запись) | 750 циклов |
| - минимальный интервал записи | 1 с; |
| Основная погрешность: | 0.1% измерительного диапазона ± 1 цифра младшего разряда индикатора ± 0.2% измерительного диапазона ± 1 цифра младшего разряда индикатора (для термопар R, S, T) |
| Дополнительная погрешность в нормальных условиях эксплуатации при измерении температуры: | |
| - компенсация изменения температуры холодного спая | ± 1°C |
| - компенсация изменения сопротивления соединительного кабеля | ± 0.1% диапазона |
| - от изменения температуры окружающей среды: | ± (0.05% диапазона/10 K) |
| Время усреднения: | min 200 мс, min 500 мс (температурные диапазоны) |
| Нормальные условия использования: | |
| - напряжение питания в зависимости от типа исполнения измерительного прибора | 95…230…253 V a.c./d.c. 20…24…40 V a.c./d.c. |
| - частота a.c. напряжения питания | 40…50/60…440 Hz |
| - температура окружающей среды | -10…23…+55°С |
| - температура хранения | -25…+85°С |
| - относительная влажность воздуха | < 95% (конденсация недопустима) |
| - время предварительного нагрева индикатора | 10 мин |
| Долговременная перегрузка: | |
| - термопары, термометры сопротивления | 1% |
| - измерения напряжения, тока и сопротивления | 10% |
| Кратковременная перегрузка (3 с): | |
| - входы датчиков и напряжения 300 mV | 10 V |
| - вход напряжения > 2,5 V | 10 x Un (< 1000 V) |
| - вход тока | 10 x In |
| Поле индикации (в зависимости от типа исполнения прибора): | |
| высота цифры: | 7 мм |
| Диапазон индикации: | -1999…9999 |
| Длина барграфа: | 88 мм |
| - 55 сегментов, 3 цвета - 29 сегментов, 7 цветов |
|
| 2 x 4 семисегментных светодиодных индикатора; | |
| Разрешающая способность барграфа: | программируемая |
| Точность барграфа: | ± 0.5 сегмента |
| Обслуживание: | три кнопки: |
| Гарантированная степень защиты (EN 60529): | |
| - со стороны корпуса прибора | IP 50 |
| - со стороны клемм | IP 20 |
| Вес и габаритные размеры: | |
| Габаритные размеры: | 48 x 144 x 100 мм (с клеммами) |
| Вес: | < 0.4 кг |
| Потребляемая мощность: | < 13 VA |
| Устойчивость к сбоям питания: | согласно EN 61000-6-2 |
| Электромагнитная совместимость: | |
| - устойчивость к электромагнитным помехам | согласно EN 61000-6-2 |
| - излучение электромагнитных помех | согласно EN 61000-6-4 (промышленная эксплуатация) |
| Требования безопасности согласно EN 61010-1: | |
| категория установки | III |
| степень загрязнения | 2 |
| максимальный рабочий потенциал относительно защитного заземления | |
| - вход | 600 V |
| - питание | 300 V |
| - реле | 300 V |
| - аналоговый выход | 50 V |
| - RS-485 | 50 V |
Вам может быть интересно
Цифровой частотомер - N30O представляет собой программируемый цифровой измерительный прибор, предназначенный для измерения следующих величин: числа импульсов, частоты, периода, времени работы, позиции шифратора.
N20 является цифровым программируемым панельным прибором, предназначенным для измерения постоянного напряжения, постоянного тока и температуры.

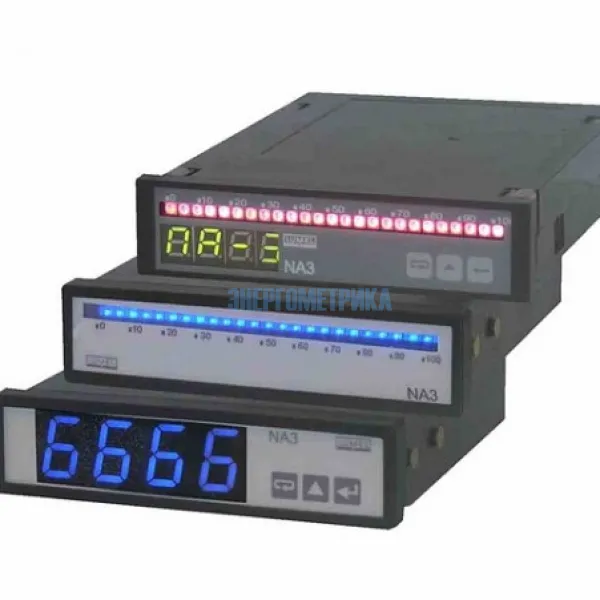

Программируемые измерители с многоцветным барграфом с цифровым (RS-485), аналоговым и релейным выходом NA3 Lumel предназначены для измерения и записи постоянного тока и напряжения, температуры, сопротивления и других величин, таких как уровень, поток, давление, влажность.
