N30U - Программируемый цифровой измеритель температуры, сопротивления, стандартных сигналов

Арт.: N30U

N30U - программируемый цифровой панельный прибор для измерения сигналов от стандартных температурных датчиков и стандартных аналоговых сигналов, используемых в автоматике.

Дополнительно прибор позволяет выводить текущее время.

С прибором применяются разъемные трансформаторы тока.

Техническая документация

Параметры

Особенности прибора:

  • Вход:
    - температура:
    -термосопротивления: Pt100, Pt500, Pt1000
    -термопары: J, K, N, E, R, S
    - сопротивление: 400 Ом, 4000 Ом
    - ток: ± 20 мА
    - напряжение: 0…10 В, -10…60 мВ
  • Выход: релейные (4), аналоговый (1), цифровой RS-485/MODBUS (опция).
  • Трехцветный дисплей (красный, зеленый, оранжевый), программируемый по трем интервалам измеряемых значений, что помогает отслеживать изменения измеряемого параметра; высота символа: 14 мм; подсветка единицы измерения.
  • Четыре светодиодных выхода сигнализации, работающие в шести различных режимах.
  • Преобразование любого измеренного значения в аналоговый сигнал: 0…20 мА, 4...20 мА или 0…10 В.
  • Сохранение минимального и максимального значений всех измеряемых величин.
  • Стандартное программирование прибора осуществляется с помощью кнопок или через интерфейс RS-485 и бесплатную программу LPConfig (при наличии данной опции). Перепрограммируются следующие параметры:
    - цвет дисплея, отдельно по трем интервалам
    - пороговые значения
    - точность выводимого результата (кол-во знаков после десятичной точки)
    - подсветка единицы измерения
    - интервал усреднения измерений
    - параметры выходов сигнализации
  • Питание: 85…253 В a.c./d.c. или 20…40 В a.c./d.c.
  • Уровень защиты корпуса: IP65.

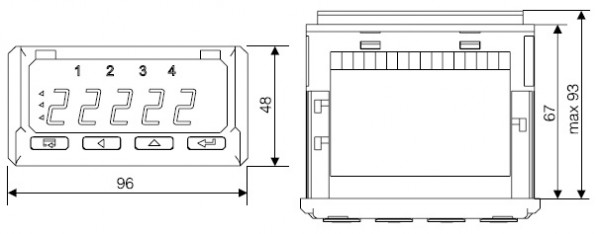

  • Габаритные размеры: 96 x 48 x 64 мм.
N30U - Программируемый цифровой измеритель температуры, сопротивления, стандартных сигналов.
Вход
Тип входа Максимальный измерительный диапазон Класс точности Дополнительная ошибка

Pt100

-205...855°С (-200...850°C) 0.1

- компенсация температуры холодного перехода термопары: 0.1% измерительного диапазона
- компенсация сопротивления провода: 0.1% диапазона 400 Ом

Pt500

Pt1000

400 Ом

0...410 Ом (0...400 Ом)

4000 Ом

0...4100 Ом (0...4000 Ом)

Термопара типа J

-220...1210°С (-200...1200°C)

Термопара типа K

-280...1382°С (-270...1300°C)

Термопара типа N

-250...1310°С (-240...1200°C)

Термопара типа E

-280...1010°С (-270...1000°C)

Термопара типа R

-55...1775°С (-50...1770°C)

Термопара типа S

-55...1775°С (-50...1770°C)

Напряжение входа 0...10 В

-13...13 В (-10...10 В)

Токовый вход

-24...24 мА (-20...20 мА)

Вход по напряжению

-10...63 мВ (0...60 мВ)

Текущее время

00.00...23.59 0.5 с / 24 ч

N30U - Программируемый цифровой измеритель температуры, сопротивления, стандартных сигналов.
Выходы

Тип выхода Свойства Примечание

Релейный

  • 2 реле, беспотенциальные замыкающие контакты, выдерживаемая нагрузка 250 В a.c./ 0.5 А a.c.
  • 2 реле, беспотенциальные переключаемые контакты, выдерживаемая нагрузка 250 В a.c./ 0.5 А a.c.

Аналоговый

  • задаваемый ток 0...20 мА или 4...20 мА (сопротивление нагрузки < 500 Ом)
  • задаваемое напряжение 0...10 В (сопротивление нагрузки > 500 Ом)

Ошибка: 0.2% установленного диапазона.
Дополнительная температурная погрешность: 50% от класса/10К

Оптопара

пассивная тип npn, 30 В d.c. / 30 мА

Беспотенциальный выход

Вспомогательное питание (опция)

24 В d.c. / 30 мА

Цифровой интерфейс
Тип интерфейса Протокол связи Режимы Скорость передачи
RS-485 (опция) MODBUS RTU 8N2, 8E1, 8O1, 8N1 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 кбит/с

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
