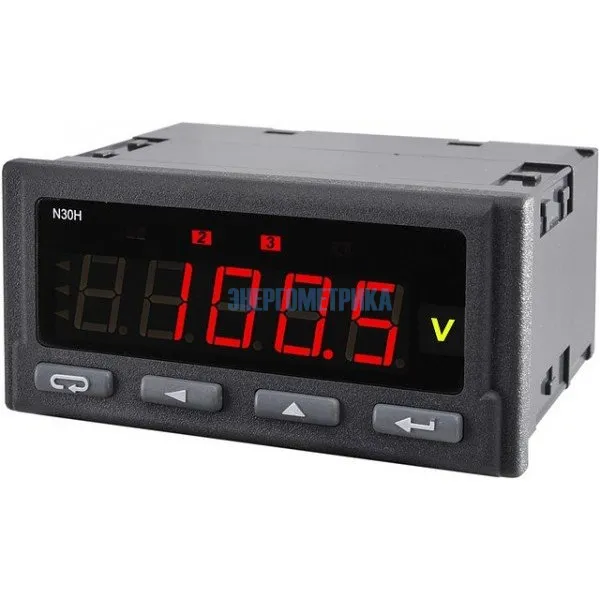

N30H - Цифровой измеритель постоянного тока, напряжения
N30H - Цифровой измеритель постоянного тока, напряжения
Программируемый цифровой измерительный прибор N30H предназначен для измерения постоянного тока и напряжения.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Техническая документация
Параметры
Особенности
- Измерение постоянного тока (до 5 А) и постоянного напряжения (до 600 В).
- 5-разрядный цифровой светодиодный дисплей (высота 14 мм) красного, зеленого или голубого цвета (программируется индивидуально по трем измерительным диапазонам).
- Стандартное программирование прибора осуществляется с помощью кнопок или через интерфейс RS-485 и бесплатную программу LPConfig (при наличии данной опции).
- 4 выхода сигнализации со светодиодной индикацией (6 рабочих режимов).
- Преобразование любой измеряемой величины в аналоговый сигнал 0/4...20 мА или 0...10 В.
- Сохранение минимальных и максимальных значений всех измеряемых величин.
- 21-точечная индивидуальная характеристика измеряемой величины.
| N30H - Цифровой измеритель постоянного тока, напряжения (вход) |
||
|
Входной сигнал |
Максимальный измерительный диапазон |
Класс точности |
|
Напряжение |
-600...600 В d.c. | 0.01 |
| ±100 В d.c. | -200...200 В d.c. | 0.01 |
| ±5 А d.c. | -6...6 А d.c. | 0.01 |
| ±1 А d.c. | -1.2...+1.2 А d.c. | 0.01 |
| Текущее время | 00.00...23.59 | 0.5 с / ч |
| N30H - Цифровой измеритель постоянного тока, напряжения (выход) |
||
|
Выходной сигнал |
Свойства |
Примечание |
|
Релейный выход |
2 реле (NOC) макс. нагрузка 250 В a.c. / 0.5 А a.c. |
|
| 2 реле (перекидные контакты) макс. нагрузка 250 В a.c. / 0.5 А a.c. |
||
| Аналоговый выход | программируемый ток 0/4..20 мА, сопротивление нагрузки ≤ 500 Ом программируемое напряжение 0...10 В, сопротивление нагрузки ≥ 500Ом |
под заказ Погрешность аналогового выхода: 0.2% установленного диапазона. Дополнительная температурная погрешность : 50% от класса точности / 10К |
| Оптовыход | пассивный npn, 30 В d.c. / 30 мА | выход по напряжению |
| Вспомогательное питание | 24 В d.c. / 30 мА | |
| N30H - Цифровой измеритель постоянного тока, напряжения (цифровой интерфейс) | ||||
|
Тип интерфейса |
Протокол передачи |
Режим |
Скорость передачи |
|
|
RS-485 (опция) |
MODBUS RTU |
8N2, 8E1, 8O1, 8N1 | 4.8; 9.6; 19.2; 38.4, 57.6, 115.2 кбит/с | |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
