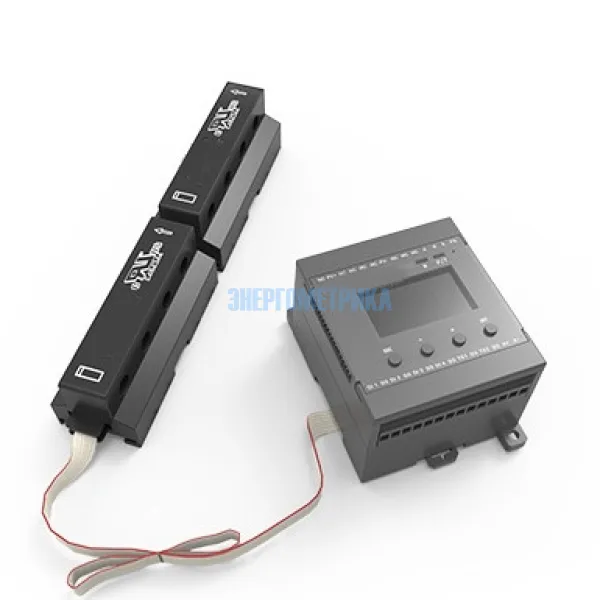

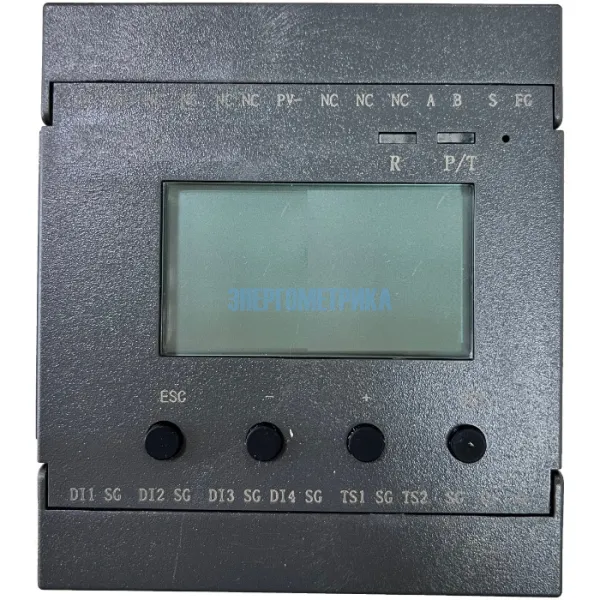

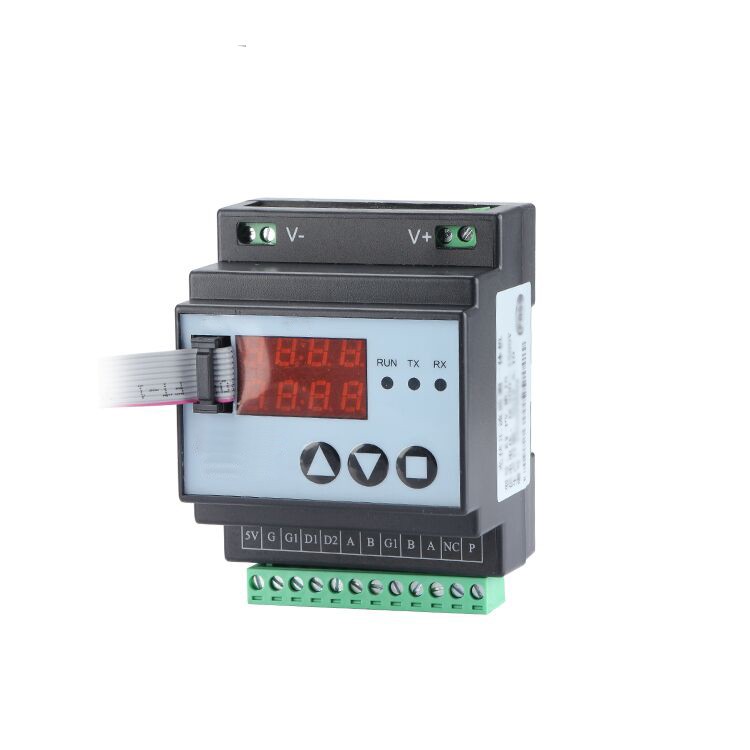

PHA-F - Система для мониторинга солнечных панелей

Арт.: PHA-F

Система PHA-F предназначена для работы в системах измерения и передачи постоянного тока, распределения электроэнергии в фотоэлектронных модулях, необходимых для автоматизации солнечных электростанций, шкафах постоянного тока, телекоммуникационных комнатах, телекоммуникационных базовых станций.

Особенности:

Поддержка системы 600 В, 1000 В, 1200 В, 1500 В, 1700 В постоянного тока;
Поддержка двух режимов связи: RS485, связь по линии электропередач;
Модульная конструкция, поддержка до 32 каналов;
Обнаружение и защита от дугового замыкания;
Графический ЖК-дисплей , ток каждого канала отображается в виде гистограммы;
Сигнализация каждого канала (перенапряжение, пониженное напряжение, перегрузка по току, понижение тока, несимметричный ток);
Независимый расцепитель приводится в действие напрямую, внешняя цепь не требуется;
Дистанционная тревога, состояние аварии может быть прочитано по MODBUS;
Связь: RS485 (протокол Modbus RTU).

Техническая документация

Параметры

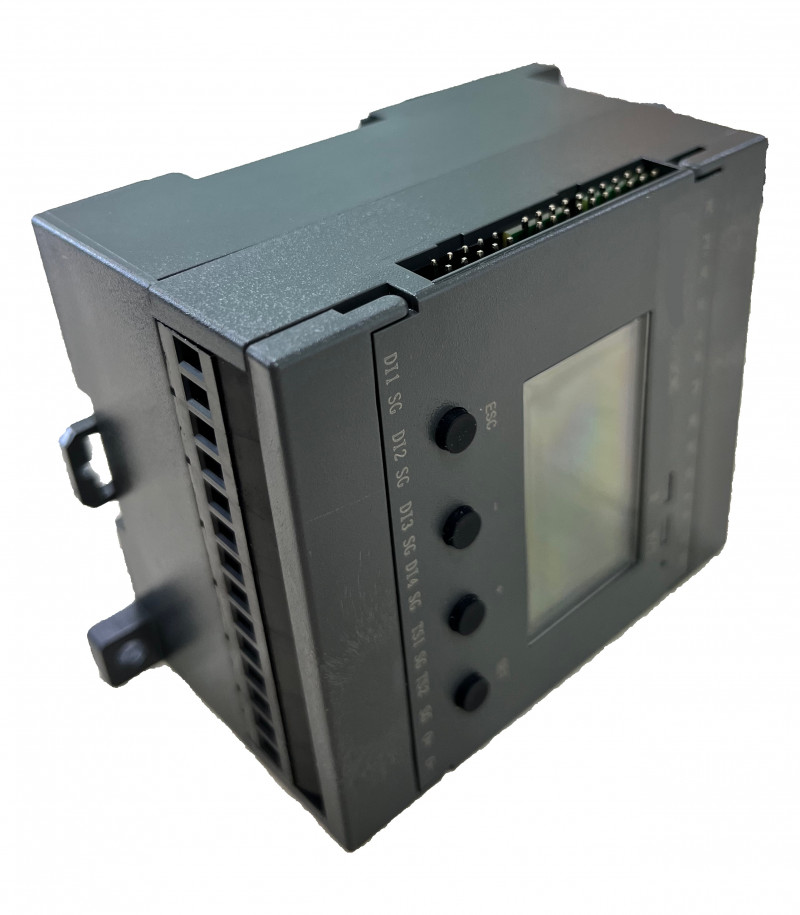

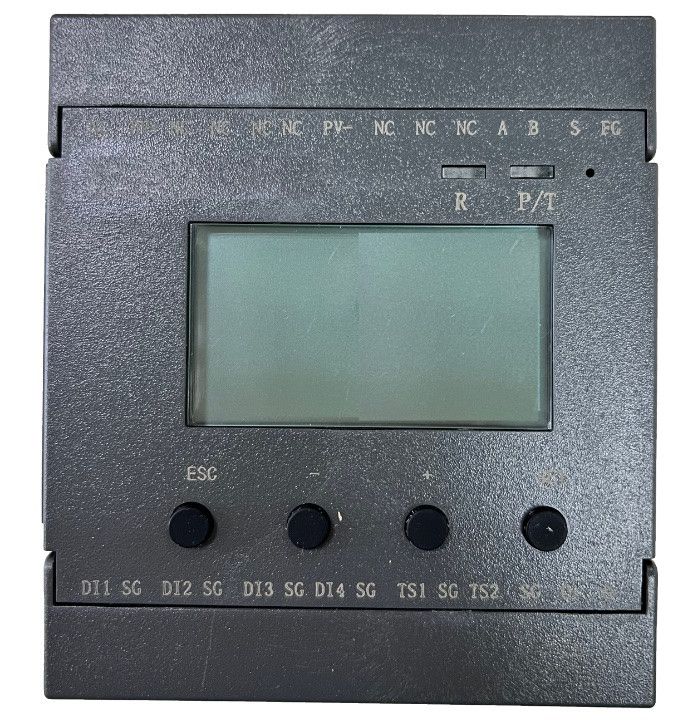

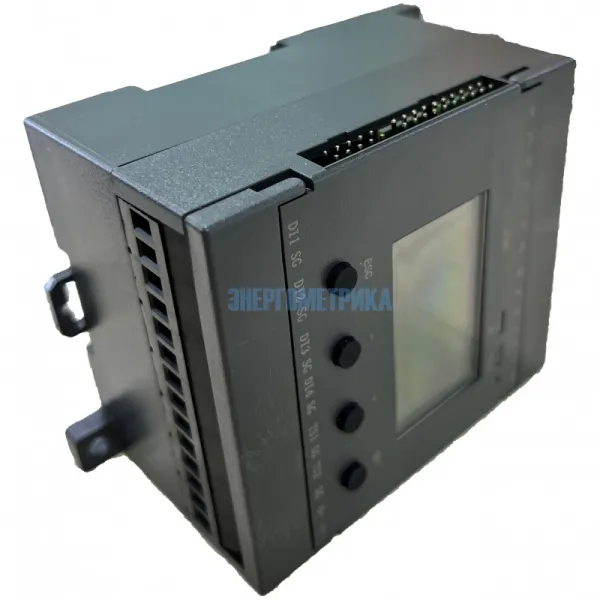

Модели системы мониторинга солнечных панелей PHA-F
Система мониторинга	PHA-F-MMPU	Главный модуль управления, используемый в 1500 В или ниже 1500 В фотоэлектрическая система. Поддерживает до 24 каналов.
	PHA-F-MMPP	На базе PHA-F-MMPL встроенный автоматический выключатель. Независимый расцепитель используется для защиты от дуги. Его также можно использовать без модуля расширения и связи RS485.
	PHA-F-MMPY	Главный модуль управления, используемый в 1500 В или ниже 1500 В фотоэлектрическая система, поддержка до 32 каналов.
	PHA-F-MMPZ	Главный модуль управления, используемый в 1700 В или ниже 1700 В фотоэлектрическая система. Поддержка до 24 ARC каналов.
	PHA-F-MMPQ	Хост мониторинга, используемый для систем 1700 В и ниже, поддерживает до 24 текущих каналов и поддерживает связь RS485.
	PHA-F-MMPS	Хост мониторинга, используемый для систем 1700 В и ниже, поддерживает до 24 каналов тока и 24 В постоянного тока.

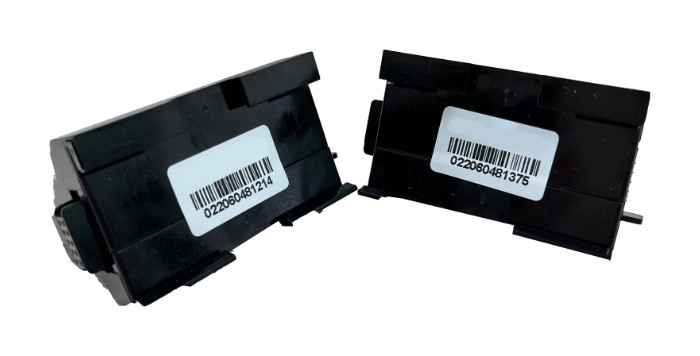

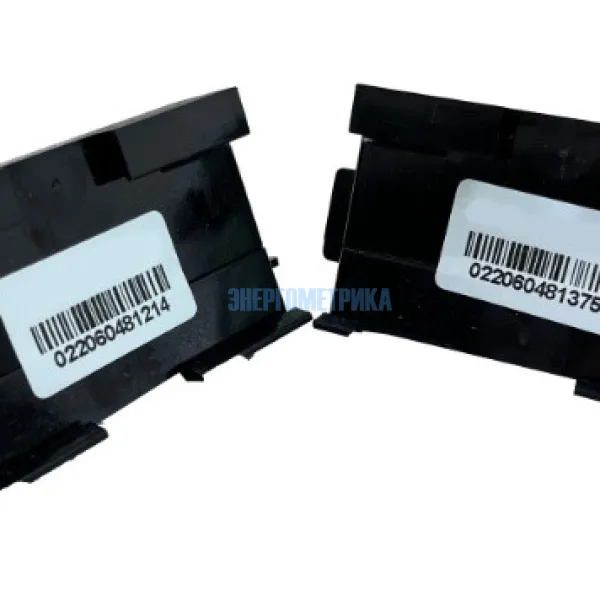

Датчик тока Детектор дугового замыкания	PHA-F-HS4A	Четырехканальный датчик тока Холла, диапазон тока: - 20A~20A
	PHA-F-AS4A	Четырехканальный датчик тока Холла и датчик обнаружения дугового замыкания
	PHA-F-HS4P	Четырехканальный датчик тока Холла, диапазон тока: - 30A~30A
	PHA-F-HS4Q	Четырехканальный датчик тока Холла, диапазон тока: - 40A~40A
	PHA-F-HS4R	Четырехканальный датчик тока Холла, диапазон тока: - 60A~60A

Технические характеристики основного модуля PHA-F
Измерение напряжения (PHA-F-MMPL, PHA-F-MMPU, PHA-F-MMPY, PHA-F-MMPP)	Диапазон входного напряжения	450...+1500 В
	Точность измерения напряжения	0.5%
	Разрешение по напряжению	1 В
	Температурный дрейф	≤0.1 В/℃
Измерение напряжения (PHA-F-MMPZ)	Диапазон входного напряжения	450...+1700 В
	Точность измерения напряжения	0.5%
	Разрешение по напряжению	1 В
Измерение температуры	Количество температурного входа	Два входа
	Тип сенсора	NTC
	Диапазон измерений	-40℃...+125℃
	Точность	±2℃
	Температурное разрешение	0.1℃
Состояние переключателя монитора	Входное количество состояния переключателя	Четыре входа
	Тип ввода	Вход с сухим контактом
	Входное напряжение	5 В DC
Локальный дисплей	Напряжение дисплея, ток, температура и т. д.	Матричный дисплей (LCD)
Локальный дисплей	Индикатор рабочего состояния	2 светодиода, представляющие источник питания и состояние связи
Локальная операция	Содержание операции	Отображение рабочего состояния и настройка параметров
Локальная операция	Клавиши локального управления	4
RS-485	Протокол связи	Modbus-RTU
	Скорость связи	2400/4800/9600/19200/38400 bps
	Формат передачи данных	8N1, 8O1, 8E1
Перерыв в параллельном отключении (только для PHA-FMMPP)	Напряжение привода	24 В
	Возможность привода	80 Вт * 10 мс
Главный модуль управления параметры электропитания (PHA-F-MMPU PHA-F-MMPY PHA-F-MMPP)	Входное напряжение	450...1500 В DC
	Максимальный входной ток	0.1 A
Главный модуль управления параметры электропитания (PHA-F-MMPZ PHA-F-MMPQ)	Входное напряжение	450...1700 В DC
	Максимальный входной ток	0.1 A
Главный модуль управления параметры электропитания (PHA-F-MMPS)	Входное напряжение	24 В DC
	Максимальный входной ток	0.1 A
Окружающая среда	Рабочая температура	-30℃ ... +70℃
	Температура хранения	-40℃ ... +85℃
	Рабочая влажность	0...95%

Технические характеристики датчиков PHA-F
Обнаружение дуги (PHA-F-AS4A)	Количество каналов	4
	Диапазон тока	±15A
	Максимальное напряжение канала	1500 В DC
	Тип дуги	UL1699B(Type 1)
Текущее измерение (PHA-F-HS4A, PHA-F-AS4A)	Количество каналов	4
	Диапазон тока	-20A ...+20A
	Смещение дисбаланса	≤ ±0.1A
	Номинальный ток	-10A...+10A
	Температурный дрейф	≤±0.005A/℃
	Линейность	≤1%FS
Текущее измерение （PHA-F-HS4P）	Количество каналов	4
	Диапазон тока	-30A...+30A
	Номинальный ток	-15A...+15A
	Смещение дисбаланса	≤±0.2A
	Температурный дрейф	≤±0.01A/℃
	Линейность	≤1%FS
Текущее измерение （PHA-F-HS4Q）	Количество каналов	4
	Диапазон тока	-40A...+40A
	Номинальный ток	-20A...+20A
	Смещение дисбаланса	≤±0.2A
	Температурный дрейф	≤±0.01A/℃
	Линейность	≤1%FS
Текущее измерение （PHA-F-HS4R）	Количество каналов	4
	Диапазон тока	-60A...+60A
	Дрейф нуля	≤±0.3A
	Температурный дрейф	≤±0.01 A/℃
	Линейность	≤1%FS

Вам может быть интересно

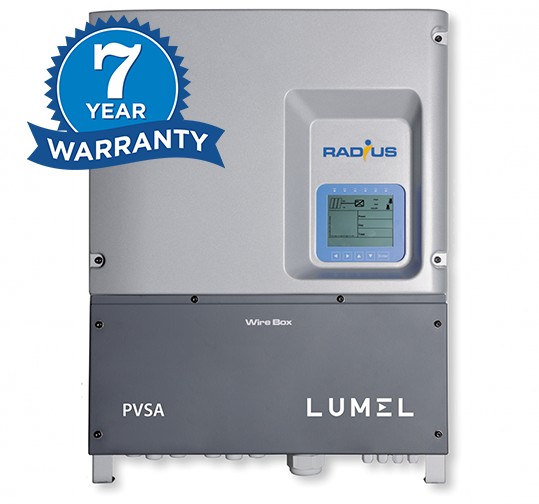

PVSA - Инвертор для солнечных батарей
