PHA-M - Система для мониторинга солнечных панелей
PHA-M - Система для мониторинга солнечных панелей
PHA-M система предназначена для мониторинга сети постоянного тока фотоэлектронных модулей, необходимая для автоматизации солнечных электростанций.

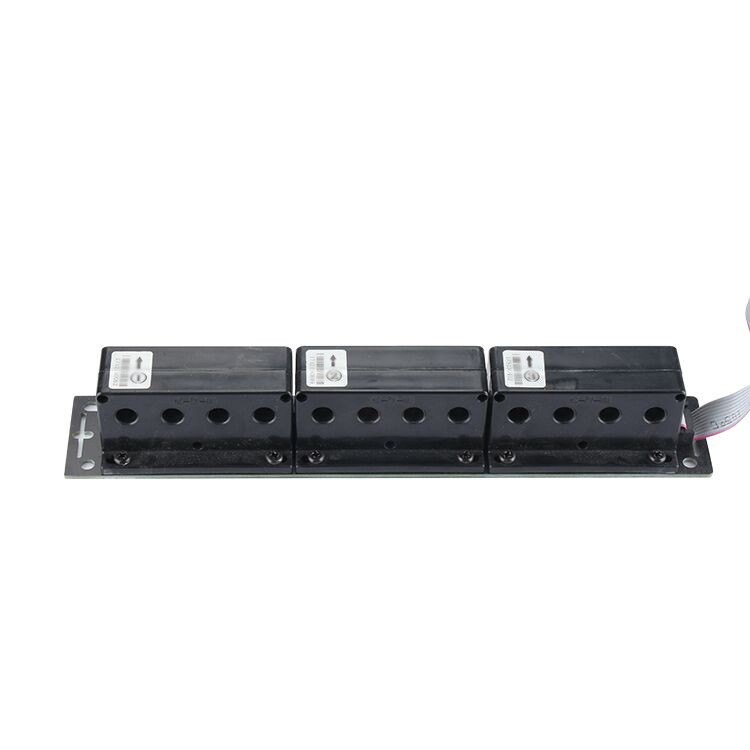

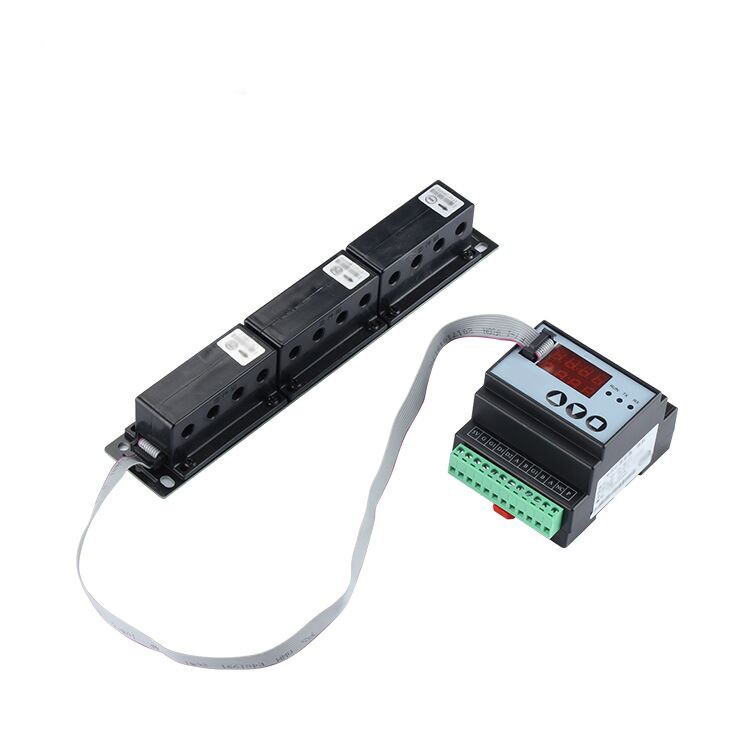

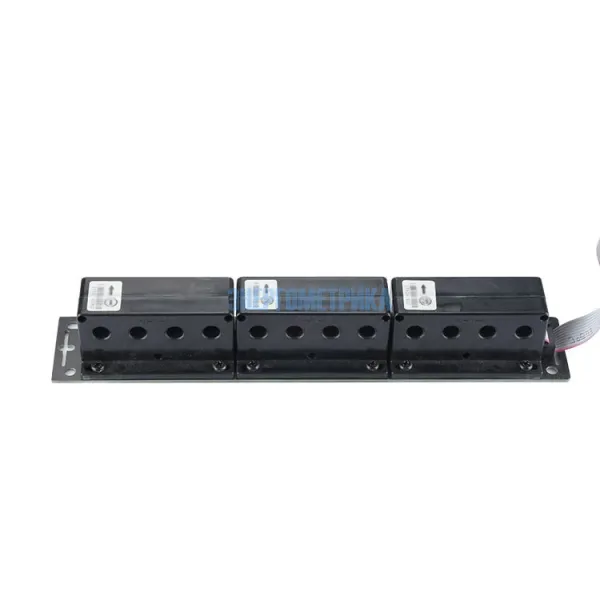

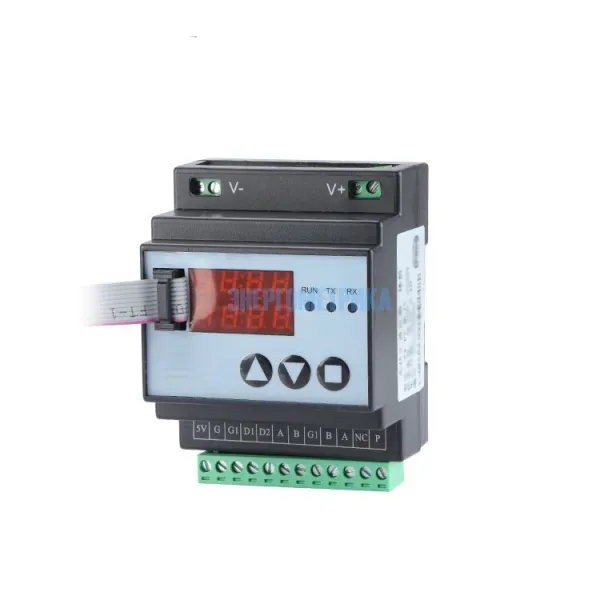

PHA-M состоит из модуля управления и модуля сбора данных. Системе не требуется внешний источник питания, так как он встроен в модуль управления. Без внешнего блока питания система становится более компактной и удобной в установке.
Система для мониторинга солнечных панелей отличается достоинствами: высокая температура работы, низкое энергопотребление, высокий уровень защиты от помех.
Система для мониторинга солнечных панелей PHA-M собирает данные о постоянном токе, напряжении, температуре и состоянии выключателя молнезащиты.
PHA-M поддерживает интерфейс RS485 протокол MODBUS.
Техническая документация
Параметры
Особенности:
- Конструкция прибора совмещает блок питания и мониторинг постоянного тока.
- Полностью оптимизированная конструкция оборудования, оптически изолированная от любых внешних электрических соединений.
- Конструкция системы РНА-М имеет независимую от процессора схему подключения и функцию самодиагностики, тем самым обеспечивая безаварийную работу прибора.
- Технология цифровой фильтрации используется для эффективной борьбы с внешними помехами, а совмещенная конструкция удобна для установки.
- Высококачественные компоненты промышленного класса, высокоуровневая электрическая конструкция и структура интегральной микросхемы высокой плотности позволяют устройству обладать превосходными характеристиками электрической изоляции и электромагнитного экранирования, значительно улучшая характеристики защиты от помех и надежность устройства, а также интеллектуальным устройством сбора данных.
- Релейная защита того же уровня электромагнитной совместимости, что и интеллектуальное устройство сбора данных.
- Рабочее входное напряжение устройства составляет 5-1500В DC. РНА может широко использоваться в различных средах электропитания.
- Широкий температурный режим: рабочая температура -35…+75 °C.
- Материалом корпуса прибора является огнестойкий, безопасный и надежный материал.
- Единые установочные размеры и удобство сборки.
- Выполняется коррекция коэффициента и значения смещения каждого канала, и осуществляется загрузка и выгрузка значений. Значения сохраняются в устройстве.
- Модуль контроля передает данные о токе, напряжении и температуре.
| Технические характеристики системы для мониторинга солнечных панелей PHA-M | |
|
Входящее напряжение, DC |
100-1500 В |
|
Цепи фотоэлектрических модулей |
8/12/16/20/24/28/32/36, 0~25A, точность 0.5% |
|
Интерфейс связи |
RS485 Modbus, 2500В оптическая изоляция |
|
Подключение |
Витая пара, 2500В оптическая изоляция |
|
Цифровой дисплей |
8 бит, с точностью до 0,1, погрешность ≤ 5% |
|
Потребляемая мощность |
≤3W |
|
Рабочая температура |
-35°C - +75°C |
|
Температура хранения |
-40°C~+85°C |
|
Относительная влажность |
5 °C - 95 °C, без конденсации |
|
Длина * ширина * высота |
Модуль управления 72мм * 87мм * 58мм |
|
Модуль сбора данных 72мм * 42мм * 35мм |
|
|
Способ установки |
Модуль управления: на DIN-рейку |
|
Модуль сбора данных: на заднюю панель |
|
