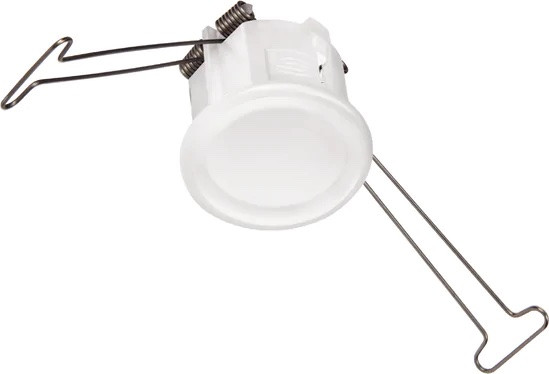

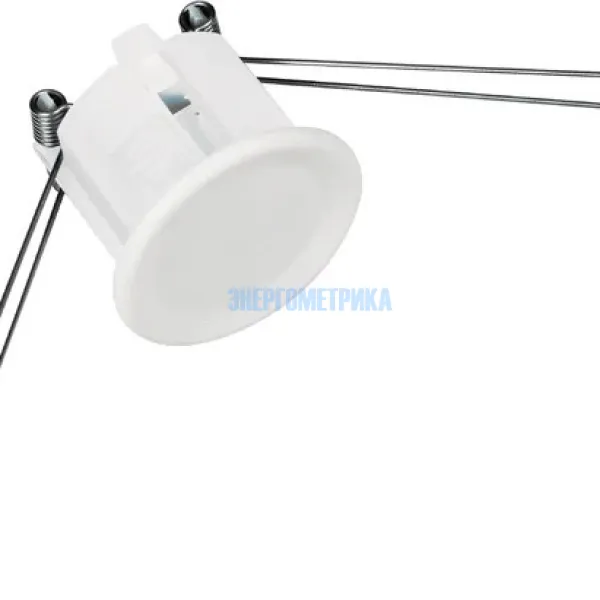

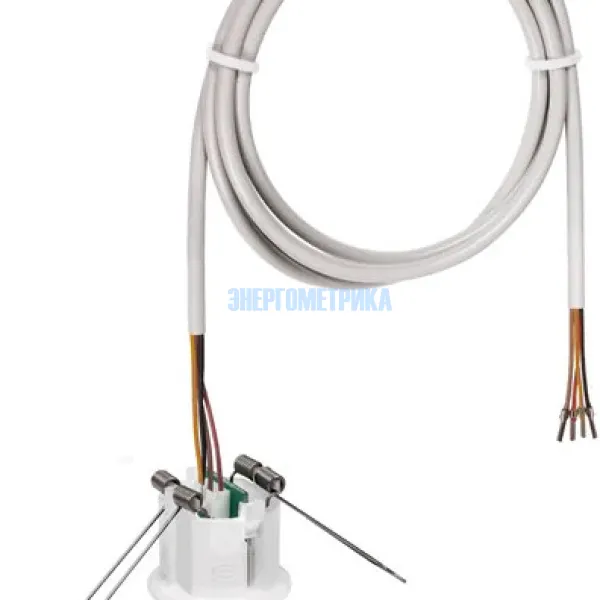

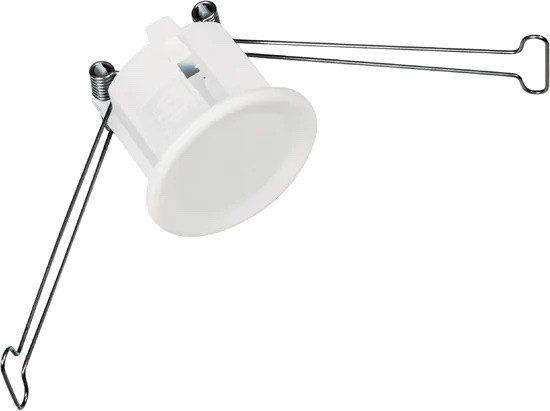

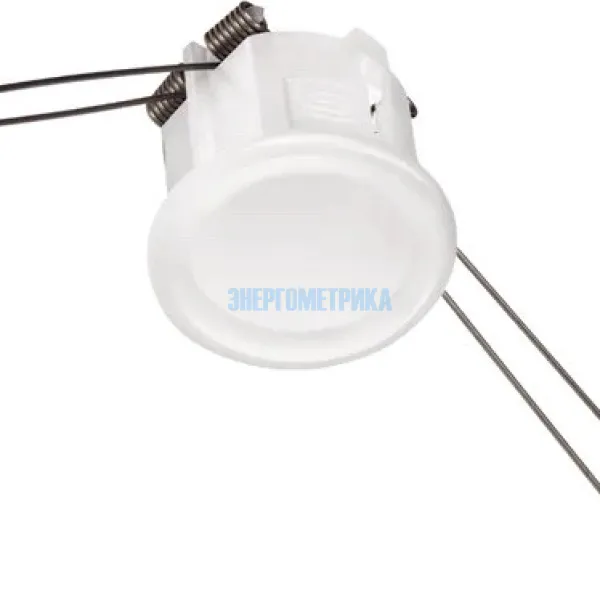

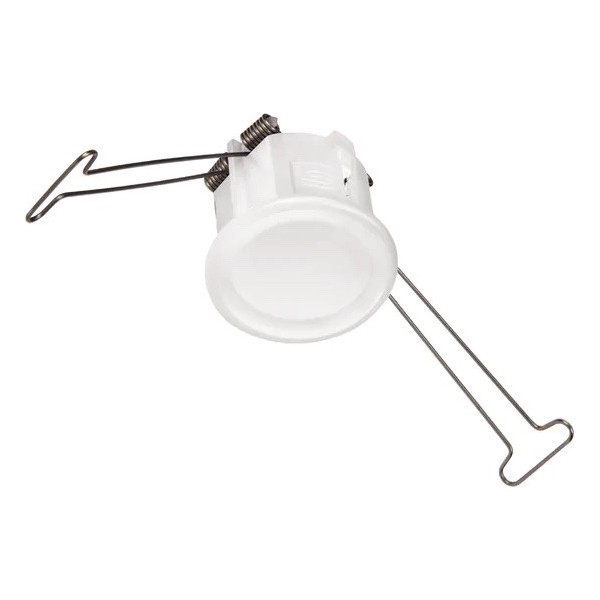

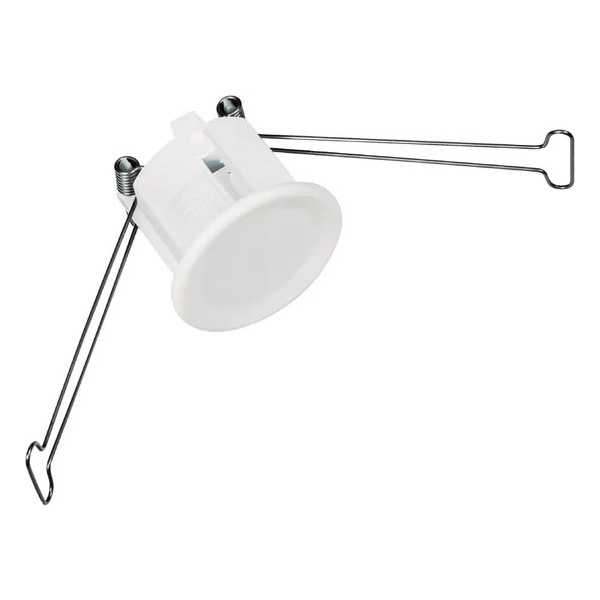

DTF - Датчик температуры потолочный, с пассивным выходом

Арт.: DTF

Датчик температуры потолочный DTF - небольшой встраиваемый термометр сопротивления с пассивным выходом для скрытой установки.

DTF встраивается преимущественно в подвесные потолки или стены из гипсокартона и великолепно вписывается в общий архитектурный дизайн.

Потолочный датчик температуры DTF предназначен для измерения температуры над поверхностью. Вставная присоединительная головка для быстрого и простого монтажа.

Доступные конфигурации

Модель Артикул
THERMASGARD® DTF Pt100 1101-60C0-1003-000
THERMASGARD® DTF Pt1000 1101-60C0-5003-000
THERMASGARD® DTF Ni1000 1101-60C0-9003-000
THERMASGARD® DTF NiTK 1101-60C1-0003-000
THERMASGARD® DTF NTC1,8K 1101-60C1-2003-000
THERMASGARD® DTF NTC10K 1101-60C1-5003-000
THERMASGARD® DTF NTC20K 1101-60C1-6003-000
THERMASGARD® DTF LM235Z 1101-60C2-1003-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

DTF - датчик температуры потолочный, с пассивным выходом
Чувствительный элемент PT100, PT1000, NI1000, NI1000TK5000, NTC1.8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET
Тип подключения 4-проводное подключение
Клемма 1 ⁄ 2: + (обозначена красным, цвета проводов: желтый, коричневый)
Клемма 3 ⁄ 4 : – (обозначена черным, цвета проводов: белый, зеленый)
Измерительный ток прибл. 1 мА
Диапазон измерения –20...+90 °C
Монтаж ⁄подключение в междуэтажное перекрытие вырез в потолке Ø = 30 мм, заглушка Ø = < 35 мм
Сопротивление изоляции ≥ 100 МОм, при +20 °C (500 B постоянного тока)
Присоединительная головка пластик, поликарбонат (PC), белый цвет (другие цвета в качестве опции), вставная
Соединительный кабель ПВХ, LiYY, 4 x 0,14 мм², KL = прим. 2 м (опционально — другие длины)
Допустимая относительная влажность воздуха < 95 %, без конденсата
Класс защиты III (согласно EN 60 730)
Степень защиты IP 30 (согласно EN 60 529)
