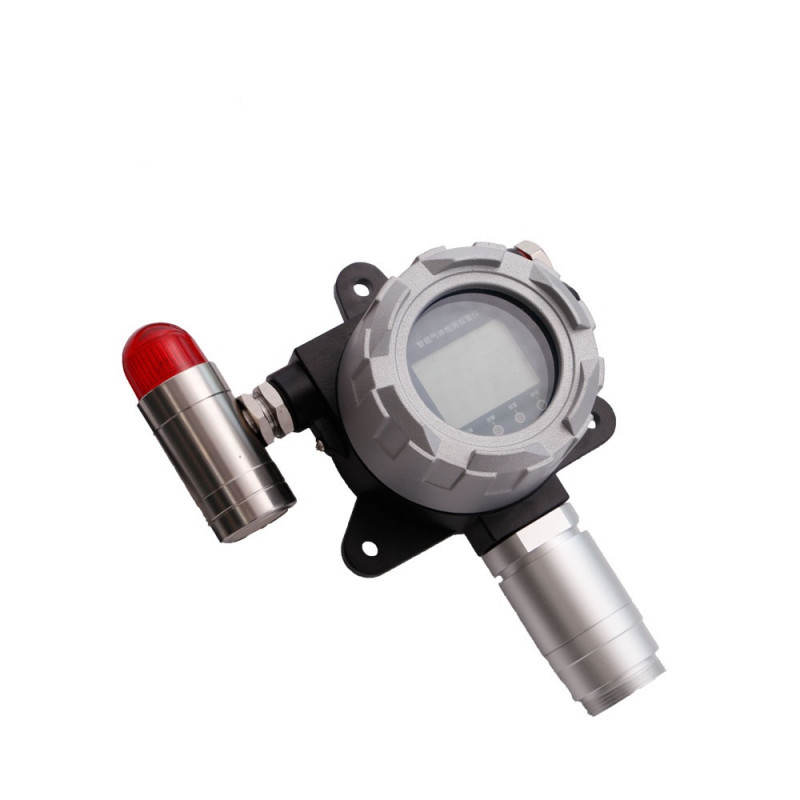

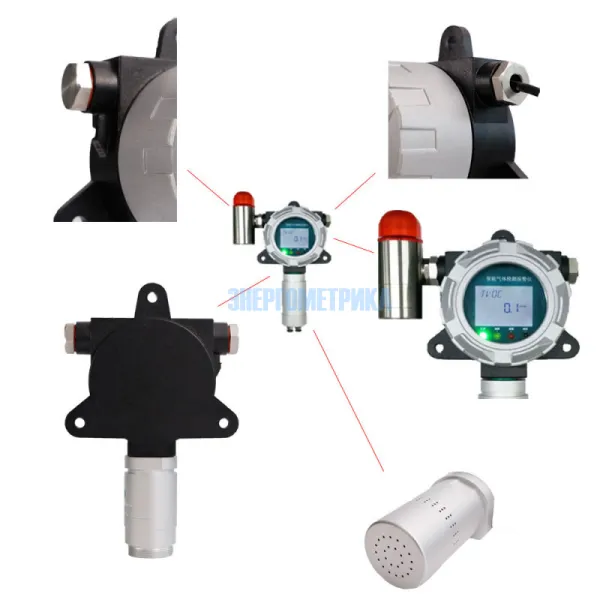

EnergoM-3006 - Интеллектуальный стационарный датчик газов во взрывозащищенном исполнении
Стационарный газоанализатор EnergoM-3006 предназначен для интеллектуального обнаружения токсичных газов. Наличие датчика газа и микропроцессора с низким энергопотреблением обеспечивает неизменно высокоэффективное оперативное обнаружение различных токсичных газов и контроль их концентрации в реальном времени.
Данный газоанализатор применяется в разнообразных сферах деятельности, среди которых, например, нефтехимическая промышленность, металлургия, горнодобывающая промышленность, тушение пожаров, газопереработка, защита окружающей среды, электроэнергетика, телекоммуникации, производство бумаги, полиграфия, хранение продуктов питания, городское водоснабжение, очистка коммунально-бытовых сточных вод, пищевая промышленность, пивоварение, научные исследования, образовательные услуги, национальная оборона и прочее.
Характеристики:

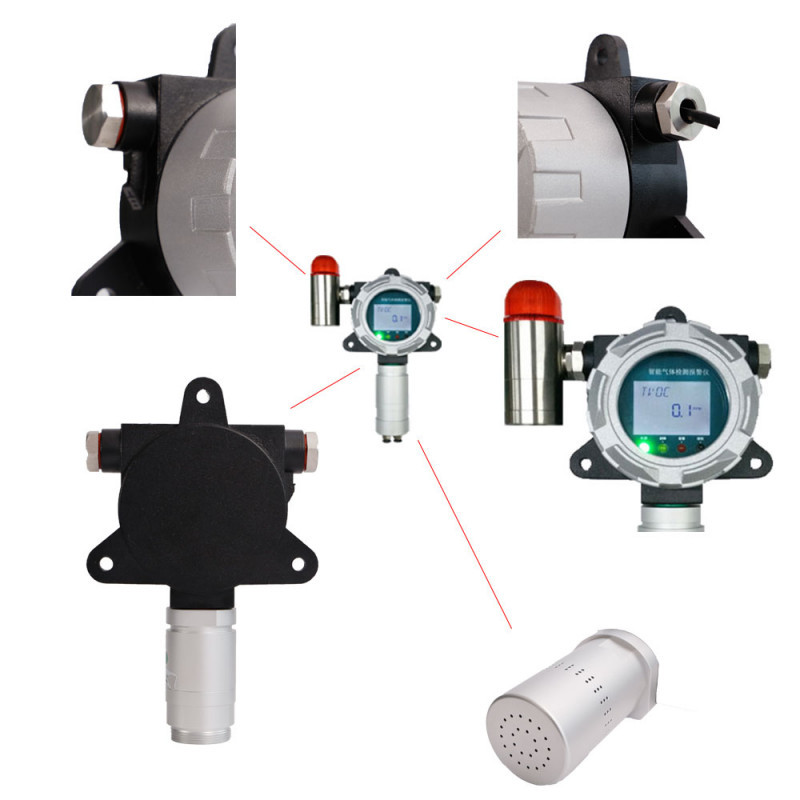

• Модульная конструкция, удобное техническое обслуживание, простой монтаж электропроводки.
• Интеллектуальная датчиковая система, настраиваемая автоматически без необходимости выполнения калибровки.
• Быстрый отклик, высокая точность измерений и стабильность работы.
• Широкие диапазоны измерений, удовлетворяющие требованиям заказчиков.

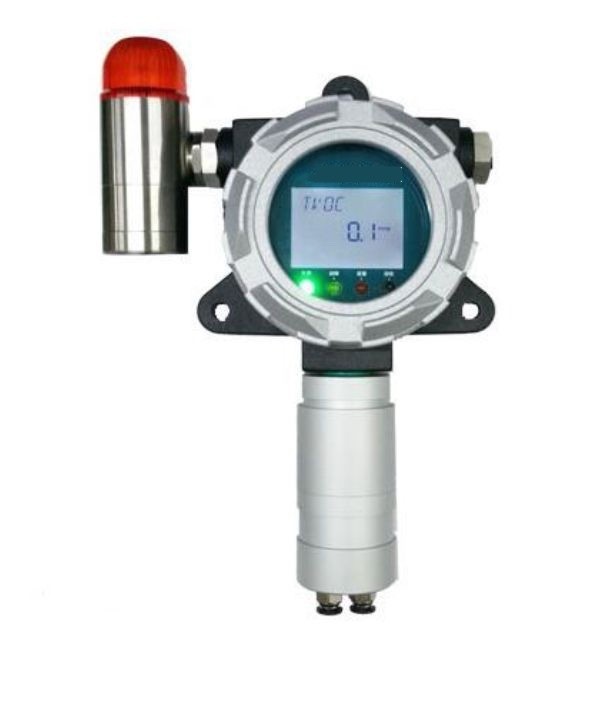

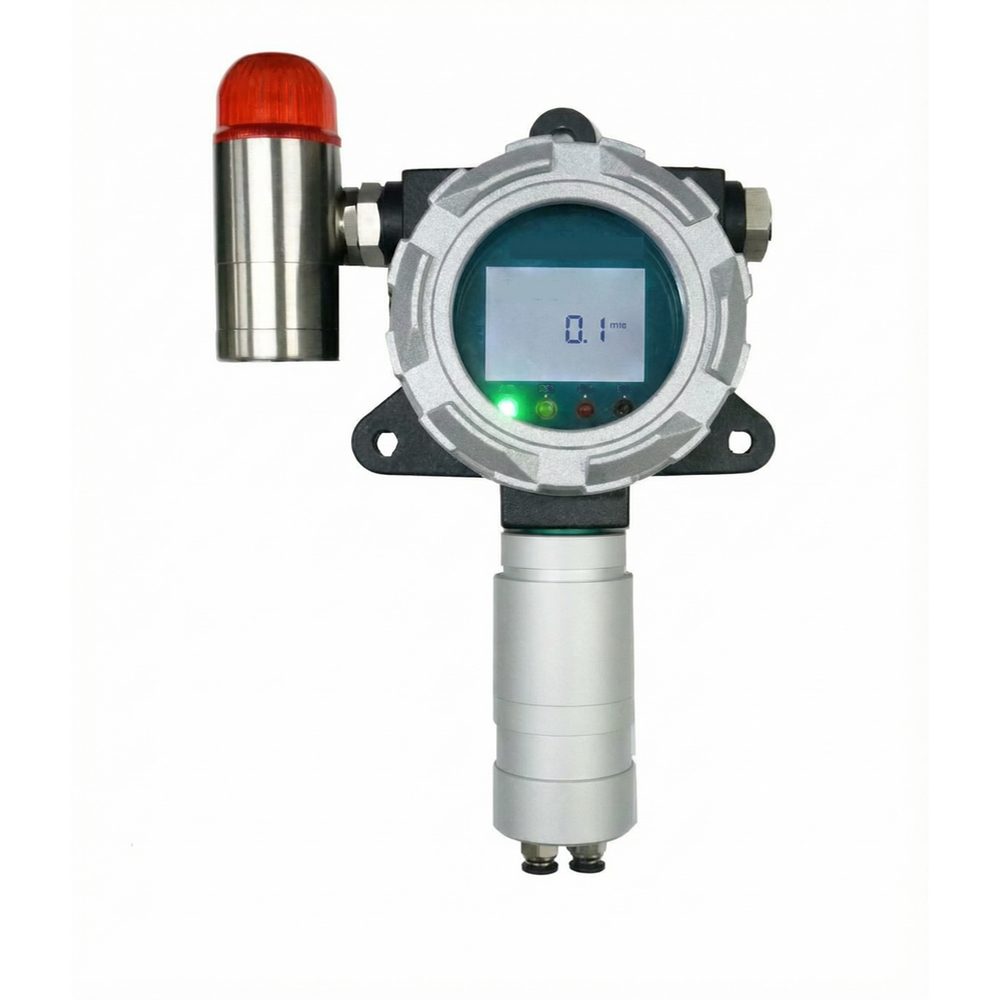

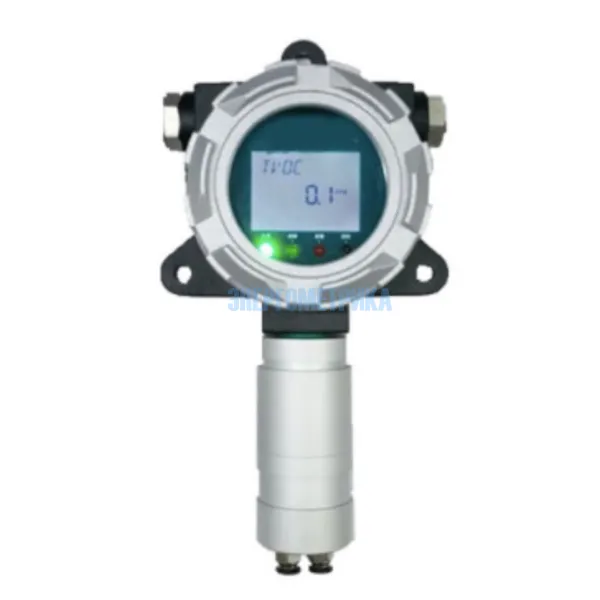

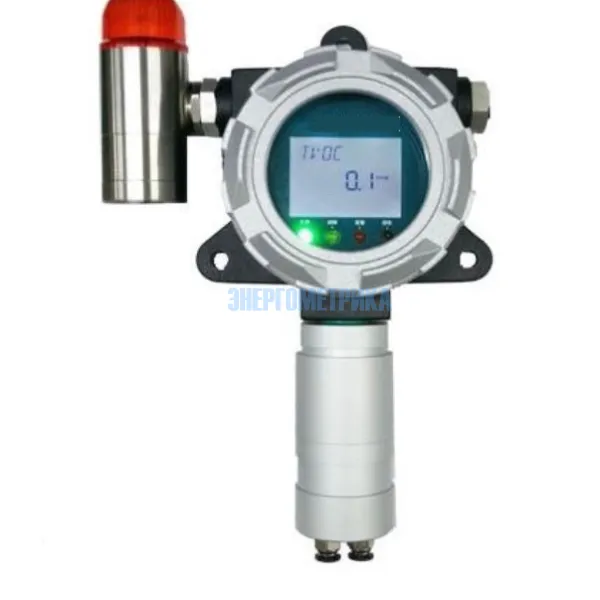

• Три вида одновременно коммутируемых выходных сигналов: RS-485 и цифровой/аналоговый сигнал 4 ... 20 мА (трехпроводный). Индикация концентрации газов в реальном времени с помощью большого сегментного ЖК-дисплея.
• Выбор единицы измерения концентрации газов (например, частей на миллион (ppm, 10-4 %), мг/м3) и наличие функции уведомления о состоянии, неисправности и нарушении связи.
• Можно задать верхний и нижний пороги срабатывания сигнализации, а также двухуровневую звуковую и световую сигнализацию.
• Наличие двух реле, предназначенных для управления периферийными устройствами (например, включение оборудования, активация звуковой и световой сигнализации).
• Круглый литой корпус из нержавеющей стали позволяет использовать газоанализатор на морских платформах, а также при высоких температурах, сильной влажности и наличии других суровых условий эксплуатации.
• Хорошая герметизация, коррозионная стойкость, взрывобезопасность и защита от электромагнитных/радиочастотных помех.
• Соответствие требованиям европейских стандартов проектирования.

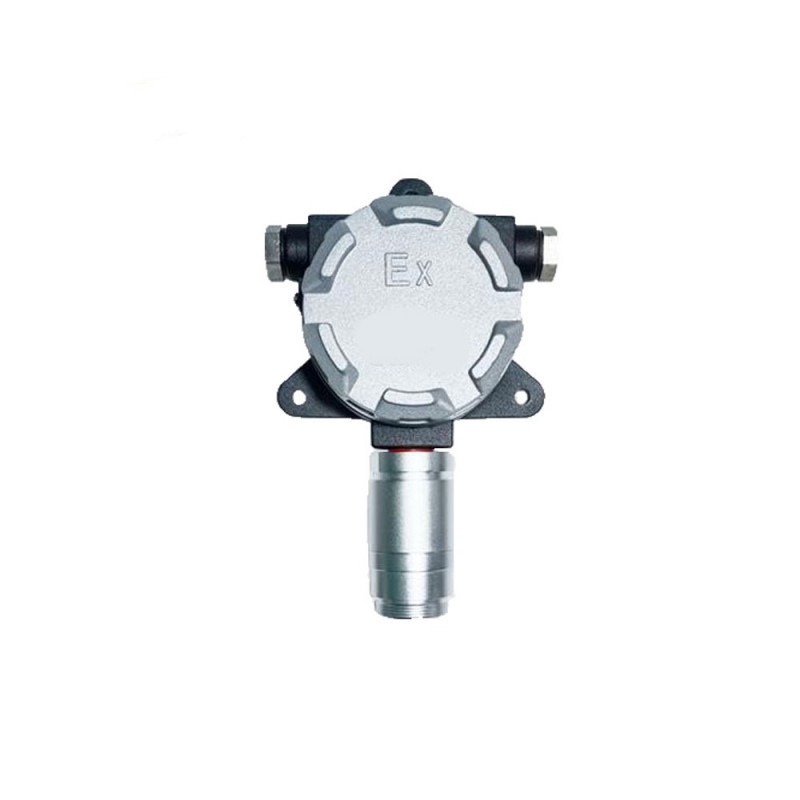

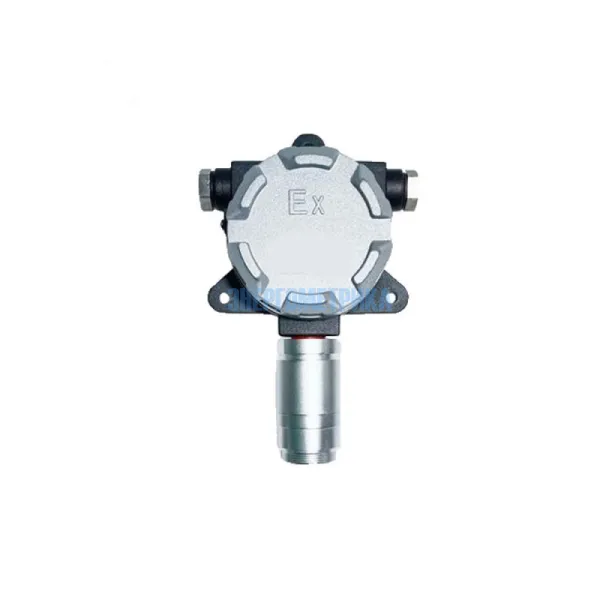

• Взрывозащищенное исполнение, EXD II CT6 Gb, IP65.
| Технические характеристики стационарного детектора газов EnergoM-3006 | |||
|
Обнаруживаемые газы |
Горючие и токсичные газы, кислород, летучие органические соединения |
||
|
Тип датчика |
Электрохимический/инфракрасный/каталитический/ПИД |
||
|
Способ отбора проб |
Диффузионный насос (трубопровод) |
||
|
Диапазоны |
0-10·10-4%, 0-100·10-4 %, 0-1000·10-4 %, 0-10000·10-4 % (возможна настройка диапазонов) |
||
|
Разрешающая способность |
0,001·10-4 %, 0,01·10-4 %, 0,1·10-4 %, 1·10-4 % |
||
|
Электрический интерфейс (тип резьбы) |
M20*1,5 или G3/4, G1/2, 1/2NPT, 3/4NPT |
||
|
Время отклика |
T90 < 30 с |
Индикация |
Отображение концентрации на ЖК-дисплее в режиме реального времени, светодиодный индикатор, звуковой сигнал |
|
Электропитание |
12 - 24 В AC |
Интеллектуальная платформа |
Да |
|
Повторяемость |
<±2 % |
Линейная погрешность |
<±1 % |
|
Дрейф нуля |
<±1 % (полная шкала/год) |
Точность |
<±3 % полной шкалы |
|
Сигнальный выход |
RS-485, 4-20 мА, две группы релейных выходов |
Диапазон давлений |
860-1060 гПа |
|
Диапазон рабочих температур |
-40 °С ... +70 °C |
Потребляемая мощность |
< 2,0 Вт |
|
Класс взрывобезопасности |
Exd IICT6 Gb |
Относительная влажность при эксплуатации |
0-95 % (без конденсации) |
|
Звуковая и световая сигнализация |
Дополнительная возможность |
Дополнительная возможность |
IP65 |
|
Размеры |
195 мм * 178 мм * 90 мм (максимум) |
Максимальная токовая нагрузка |
0,5 А при 125 В DC и 1 А при 30 В AC |
|
Срок службы датчика |
См. дату на корпусе датчика |
Вес |
1,2 кг (литой алюминий) |
|
Соответствие стандартам |
GB 12358-2006, GB 3836.1-2010 |
||
|
Соответствие стандартам |
GB 3836.2-2010, GB 3836.4-2010 |
||
| Датчик | Вид газа | Измерительный диапазон | Принцип измерения |
|
EnergoM-3006-CO |
Окись углерода |
0-200/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-A |
Окись углерода (Н2) |
0-200/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-H2S |
Сероводород |
0-50/100/200/1000/5000·10-4 % |
Электрохимический |
|
EnergoM-3006-O2 |
Кислород |
0-25 % по объему |
Электрохимический |
|
EnergoM-3006-NO2 |
Двуокись азота |
0-20/500·10-4 % |
Электрохимический |
|
EnergoM-3006-NO |
Окись азота |
0-100/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-SO2 |
Диоксид серы |
0-20/100/2000·10-4 % |
Электрохимический |
|
EnergoM-3006-CL2 |
Хлор |
0-20/200/2000·10-4 % |
Электрохимический |
|
EnergoM-3006-NH3 |
Аммиак |
0-100/1000/5000·10-4 % |
Электрохимический |
|
EnergoM-3006-H2 |
Водород |
0-1000/10000/40000·10-4 % |
Электрохимический |
|
EnergoM-3006-H2-A |
Водород (CO) |
0-1000·10-4 % |
Электрохимический |
|
EnergoM-3006-PH3 |
Фосфин |
0-5/20/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-CH2O |
Формальдегид |
0-10/50/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-O3 |
Озон |
0-5/20/100/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-F2 |
Фтор |
0-1·10-4 % |
Электрохимический |
|
EnergoM-3006-HF |
Фтороводород |
0-10·10-4 % |
Электрохимический |
|
EnergoM-3006-HCL |
Хлорид водорода |
0-20/200/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-HBr |
Бромид водорода |
0-20/200/1000·10-4 % |
Электрохимический |
|
EnergoM-3006-C2H4O |
Оксид этилена |
0-20/100·10-4 % |
Электрохимический |
|
EnergoM-3006-C4H8S |
Тетрагидротиофен |
0-1000·10-4 % |
Электрохимический |
|
EnergoM-3006-SIH4 |
Силан |
0-50·10-4 % |
Электрохимический |
|
EnergoM-3006-CLO2 |
Диоксид хлора |
0-20/200/2000·10-4 % |
Электрохимический |
|
EnergoM-3006-HCN |
Циановодород |
0-100·10-4 % |
Электрохимический |
|
EnergoM-3006-C2H4 |
Этилен |
0-10/200/1500·10-4 % |
Электрохимический |
|
EnergoM-3006-H2O2 |
Перекись водорода |
0-100/500/2000·10-4 % |
Электрохимический |
|
EnergoM-3006-EX |
Горючие взрывоопасные газы |
0-100 % нижнего предела взрывоопасной концентрации |
Каталитическое горение |
|
EnergoM-3006-CO2 |
Диоксид углерода |
0-2000/5000·10-4 %/1 %/5 %/ 20 %/50 %/100 % по объему |
Инфракрасное нерассеиваемое излучение |
|
EnergoM-3006-SF6 |
Гексафторид серы |
0-1000/2000/3000·10-4 % |
Инфракрасное нерассеиваемое излучение |
|
EnergoM-3006-CH4 |
Метан |
0-5 %/10 %/20 %/50 %/100 % по объему |
Инфракрасное нерассеиваемое излучение |
|
EnergoM-3006-VOC |
Летучие органические соединения |
0-20/200/2000/10000·10-4 % |
Пропорционально-интегрально- дифференциальный (ПИД) |
- EnergoM-3006_manual_ru.pdf 1440.1 КB
