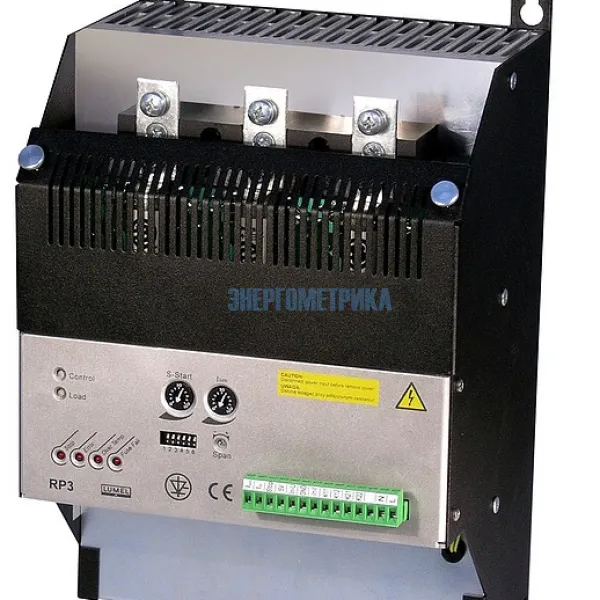

RP3 - Трехфазный тиристорный регулятор мощности
RP3 - Трехфазный тиристорный регулятор мощности

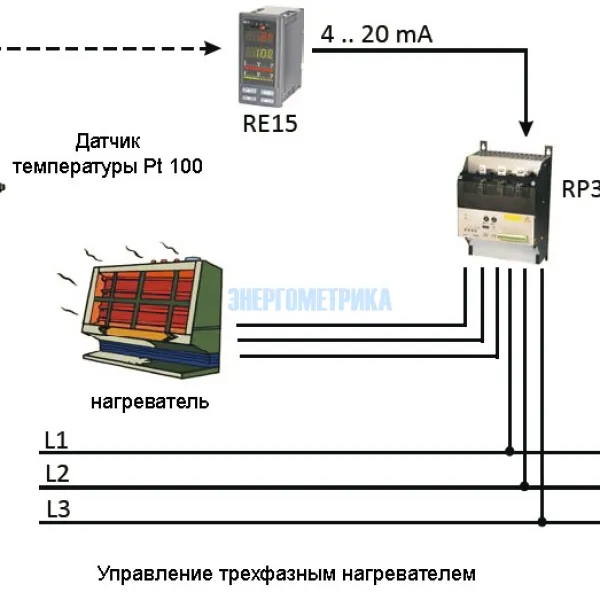

Трехфазный тиристорный регулятор мощности RP3 рассчитан для систем автоматической регулировки температуры в различных электронагревательных установках.
Прибор применим в электрических цепях с резистивной или индуктивной нагрузкой и резистивной нагрузкой.
Тиристорный регулятор мощности RP3 представляет собой тиристорную систему с триггерным управлением.
Регулятор мощности RP3 позволяет преобразовывать мощность, поступающую от источника с переменным напряжением, с помощью аналогового или импульсного управляющего сигнала.
Техническая документация
Параметры
Основные области применения:
- электрические печи и сушильные установки - промышленные печи различного типа, печи для отжига и жесткой пайки, плавильные агрегаты, печи для закалки в солевых ваннах.
- в машиностроении - агрегаты и экструзивные прессы для пластмасс, устройств проветривания и смешения, точечной и шовной сварки.
- в производства стекла - установки сушки инфракрасным и ультрафиолетовым излучением, ковши для плавки стекла и нагрева, печи для формировки стекла.
- в химической и нефтяной промышленности - лицевые нагреватели труб, установки предварительного нагрева.
Входной управляющий сигнал, тип управления, конфигурацию нагрузки (3/4 проводная) задаются перемычками на регуляторе.
Тиристорный регулятор мощности RP3 с входным управлением 4...20 мА, 0...20 мА, 0...10 В, 0...5 В.
Тиристорный регулятор мощности RP3 с выходным управлением: фазным, релейным (вкл/выкл), импульсным (быстрый цикл: f макс.- 1 Гц, медленный цикл: f макс.- 0,1 Гц)
Тиристорный регулятор мощности RP3 - с максимальным выходным током в зависимости от модели: 40 A, 70 A, 125 A, 200 A, 300 A, 450 A.
Тиристорный регулятор мощности RP3 - дополнительные функции
- ограничение тока нагрузки,
- режим мягкого старта,
- управление значением начального угла переключения,
- управление усилением входной линии,
- внешний запрет переключения триггера,
- мониторинг тока в цепи нагрузки, Uвых=f(Io), сигнализация аварии,
- контроль температуры радиатора,
- оповещение о перегрузке,
- оповещение о выходе из строя предохранителя,
- контроль правильности чередования фаз,
- релейные выходы.
Размеры корпуса:
- 40 A, 70 A, 125 A - для данных регуляторов 212 х 318 х 177 мм
- 200 A, 300 A, 450 A - для данных регуляторов 383 х 433 х 281 мм
Вес:
- 40 A, 70 A, 125 A - 8.5 кг
- 200 A, 300 A, 450 A - 37 кг
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
Вам может быть интересно

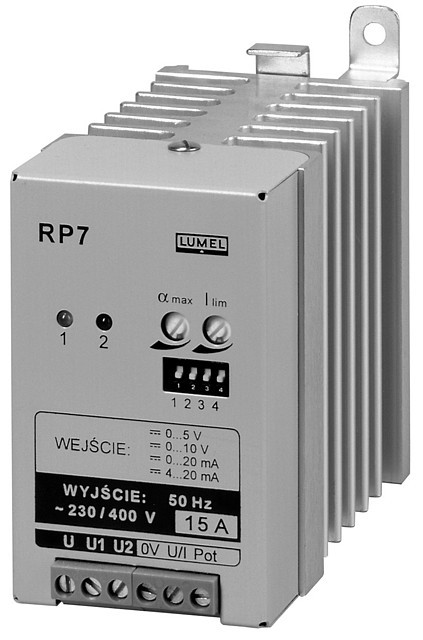

RP7 Регулятор мощности электронагревателя, скорости электродвигателя применяется для управления питанием резистивных и резистивно-индуктивных приборов и для управления скоростью вращения однофазных асинхронных двигателей или коллекторных двигателей с небольшими нагрузками.
Регулятор мощности тиристорный 450 А - RP3-68 служит для регулирования мощности посредством подключения в определенном режиме цепи нагрузки к источнику напряжения. Используется в цепях с активной или активно-индуктивной нагрузкой.

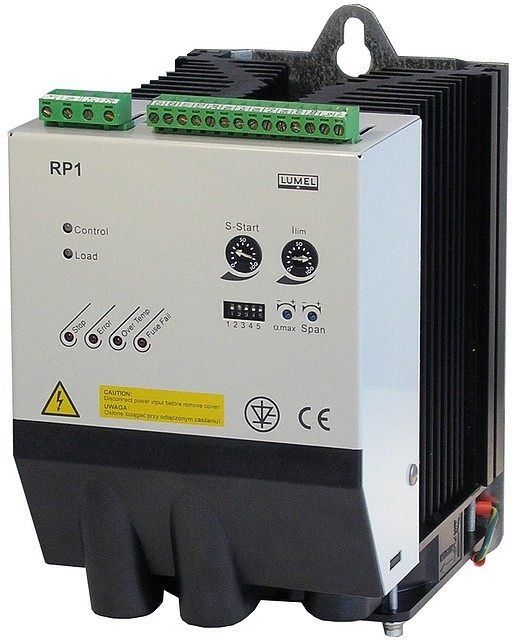

Регулятор мощности однофазный RP1 предназначен для систем автоматического регулирования температуры в различных электронагревательных установках.
