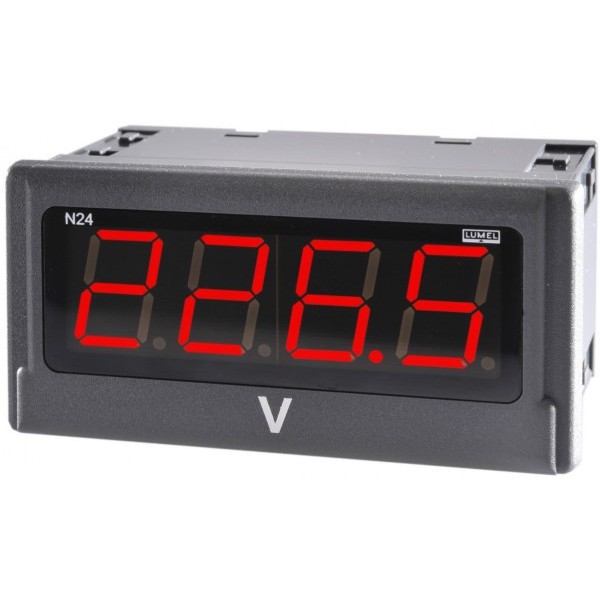

N24 - Цифровой измерительный прибор
N24 - Цифровой измерительный прибор
Цифровой измерительный прибор N24 является цифровым прибором для измерения постоянного тока или постоянного напряжения (уни- или биполярного), температуры через термопары J и K, термометра сопротивления pt1000, измерения переменного напряжения и переменного тока.
Светодиодный дисплей цифрового измерителя имеет четыре поля для вывода цифровых значений. Программное обеспечение LPCon позволяет конфигурировать цифровой измеритель N24. Прибор подключается к компьютеру и настраивается с помощью программатора PD14.
С прибором применяются разъемные трансформаторы тока.
Могут быть перепрограммируемы следующие параметры:
- Отображения порога переполнения
- Точность отображаемого результата (Десятичная точка),
- Измерение времени усреднения,
- Счет индикации (индивидуальная характеристика),
- Автоматическая или ручная компенсация: температуры холодного спая у измеряемых термопар или сопротивления провода для Pt100 (для приборов N24T и N24S).
На цифровом измерительном приборе N24 гальванически изолированы измерительные входы от цепи питания и порта программирования. Степень защиты фронтальной стороны корпуса по стандарту IP65.
Размеры цифрового измерителя 96 x 48 x 64 мм (вместе с зажимами).
Техническая документация
Параметры
| N24 - Цифровой измерительный прибор |
|||||
|
Тип |
Измерительный диапазон по входу |
Параметры | Перегрузка | Погрешность | |
|
N24S |
-11мВ...-10мВ...60мВ...66мВ |
Входное сопротивление > 1 МОм |
Кратковременная перегрузка (до 3 с): 10 Un, 10 In Непрерывная перегрузка: 110% Un, 110% In |
Основная погрешность: ±(0.2% диапазона + 1 разряд) Дополнительная погрешность, вызванная перепадом внешней температуры: ±(50% основной погрешности / 10К) |
|
| -66мВ...-60мВ...60мВ...66мВ | |||||
| -1В...0В...10В...11В | |||||
| -11В...10В...10В...11В | |||||
| -1мА...0мА...20мА...22мА | Входное сопротивление 10 Ом ± 1% | ||||
| 3.6мА...4мА...20мА...22мА | Входное сопротивление 5 Ом ± 1% | ||||
| N24T |
Pt100 |
-50°C...150°C | Кратковременная перегрузка (до 3 с) Вход датчиков: 30 В |
Основная погрешность: ±(0.2% диапазона + 1 разряд) Дополнительная погрешность:
|
|
| -50°C...400°C | |||||
| термопара J | -50°C...1200°C | ||||
| термопара K | -50°C...1370°C | ||||
| N24Z |
1...100...120 В a.c. |
Входное сопротивление > 2МОм | Кратковременная перегрузка (до 3 с): 2 Un (<1000В), токовый вход: 10 In Непрерывная перегрузка: 150% Un, 150% In |
Основная погрешность:
Дополнительная погрешность, вызванная перепадом внешней температуры: |
|
| 2.5...250...300 В a.c. | |||||
| 4...400...600 В a.c. | |||||
| 20...500 Гц (диапазон напряжения: 24...480В) |
|||||
| 0.01...1...1.2 А a.c. | Входное сопротивление 50 мОм ± 10% | ||||
| 0.05...5...6 А a.c. | Входное сопротивление 10 мОм ± 10% | ||||
| N24H |
-0.5...100...110 В d.c. |
Входное сопротивление > 2МОм | Кратковременная перегрузка (до 3 с): 2 Un (<1000В), токовый вход: 10 In Непрерывная перегрузка: 150% Un, 150% In |
Основная погрешность: |
|
| -2...250...275 В d.c. | |||||
| -120...-100...100...120 В d.c. | |||||
| -300...-250...250...300 В d.c. | |||||
| -600...-400...400...600 В d.c. | |||||
| -1.2...-1...1...1.2 А d.c. | Входное сопротивление 50 мОм ± 10% | ||||
| -6...-5...5...6 А d.c. | Входное сопротивление 50 мОм ± 10% | ||||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
