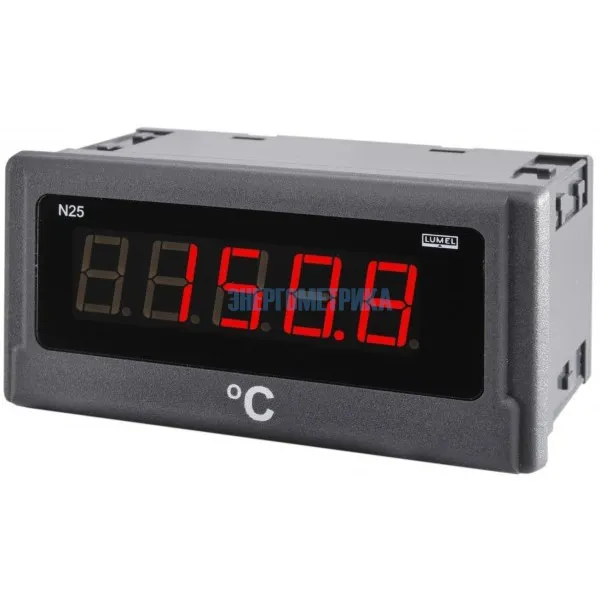

N25 - Цифровой индикатор напряжения
N25 - Цифровой индикатор напряжения
Цифровой индикатор напряжения серии N25 предназначен для измерения постоянных напряжения или тока, температуры с помощью датчиков Pt100 и термопар J, K, переменных напряжения или тока.
Цифровой индикатор напряжения N25 является идеальным решением для малобюджетных приложений.
Техническая документация
Параметры
Особенности:
- цифровой индикатор напряжения с 5-разрядным светодиодным экраном, высота символов 14 мм
- цифровой индикатор напряжения с возможностью конфигурирования следующих параметров через программатор PD14 и бесплатно прилагаемую программу LPConfig,
-точность выводимых значений (позиция десятичной точки),
-время усреднения измерений,
-пересчет показаний (индивидуальная характеристика),
-автоматическая или ручная компенсация: температура холодного соединения для измерения с помощью термопар либо сопротивление провода для датчиков Pt100 (N25T), - цифровой индикатор напряжения с питанием: 85…253 В a.c./d.c. или 20…40 В a.c./d.c., 24 В a.c., 110 В a.c., 230 В a.c.
- цифровой индикатор напряжения с уровнем защиты корпуса: IP65
- цифровой индикатор напряжения с габаритными размерами: 96 x 48 x 64 мм
| N25 - Цифровой индикатор напряжения |
|||||
| Тип |
Измерительный диапазон по входу |
Параметры | Перегрузка | Погрешность | |
| N25S | -11мВ...-10мВ...60мВ...66мВ | Входное сопротивление > 1 МОм | Кратковременная перегрузка (до 3 с): 10 Un, 10 In Непрерывная перегрузка: 110% Un, 110% In |
Основная погрешность: ±(0.2% диапазона + 1 разряд) Дополнительная погрешность, вызванная перепадом внешней температуры: ±(50% основной погрешности / 10К) |
|
| -66мВ...-60мВ...60мВ...66мВ | |||||
| -1В...0В...10В...11В | |||||
| -11В...10В...10В...11В | |||||
| -1мА...0мА...20мА...22мА | Входное сопротивление 10 Ом ± 1% | ||||
| 3.6мА...4мА...20мА...22мА | Входное сопротивление 5 Ом ± 1% | ||||
| N25T | Pt100 | -50°C...150°C | Кратковременная перегрузка (до 3 с) Вход датчиков: 30 В |
Основная погрешность: ±(0.2% диапазона + 1 разряд) Дополнительная погрешность:
|
|
| -50°C...400°C | |||||
| термопара J | -50°C...1200°C | ||||
| термопара K | -50°C...1370°C | ||||
| N25Z | 1...100...120 В a.c. | Входное сопротивление > 2МОм | Кратковременная перегрузка (до 3 с): 2 Un (<1000В), токовый вход: 10 In Непрерывная перегрузка: 150% Un, 150% In |
Основная погрешность:
±(50% основной погрешности / 10К) |
|
| 2.5...250...300 В a.c. | |||||
| 4...400...600 В a.c. | |||||
| 20...500 Гц (диапазон напряжения: 24...480В) |
|||||
| 0.01...1...1.2 А a.c. | Входное сопротивление 50 мОм ± 10% | ||||
| 0.05...5...6 А a.c. | Входное сопротивление 10 мОм ± 10% | ||||
| N25H | -0.5...100...110 В d.c. | Входное сопротивление > 2МОм | Кратковременная перегрузка (до 3 с): 2 Un (<1000В), токовый вход: 10 In Непрерывная перегрузка: 150% Un, 150% In |
Основная погрешность: ±(0.2% диапазона + 1 разряд) Дополнительная погрешность, вызванная перепадом внешней температуры: ±(50% основной погрешности / 10К) |
|
| -2...250...275 В d.c. | |||||
| -120...-100...100...120 В d.c. | |||||
| -300...-250...250...300 В d.c. | |||||
| -600...-400...400...600 В d.c. | |||||
| -1.2...-1...1...1.2 А d.c. | Входное сопротивление 50 мОм ± 10% | ||||
| -6...-5...5...6 А d.c. | Входное сопротивление 50 мОм ± 10% | ||||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
