TM65-Modbus - Погружной датчик температуры с Modbus, канальный датчик температуры с Modbus

Арт.: TM65-Modbus

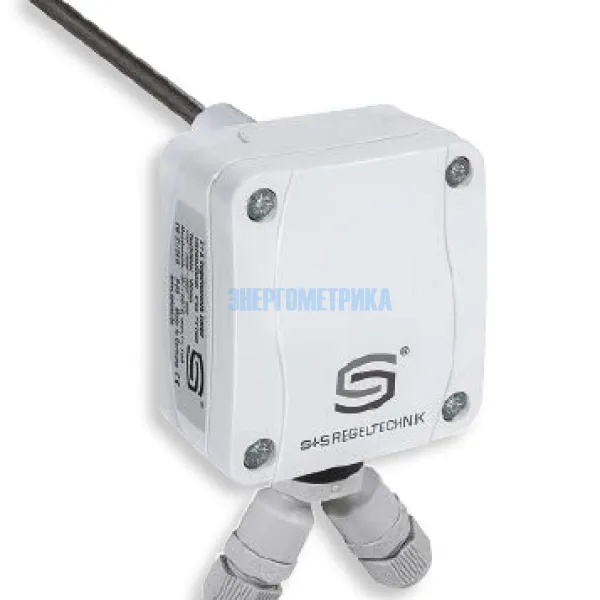

Погружной преобразователь температуры с возможностью подключения к шине ModBus TM65-Modbus предназначен для измерения температуры жидкой и газообразной среды. Канальный датчик TM65-Modbus изготовлен из ударопрочного пластика с дисплеем или без него по желанию заказчика. Датчик температуры TM65-Modbus оснащен цифровым выходным сигналом RS-485 протокол ModBus.

Погружной датчик температуры с Modbus TM65-Modbus используется для решения различных задач:

  • вентиляции и кондиционировании;
  • трубопроводах и магистралях;
  • системах масляной циркуляции и отопления;
  • в приборостроительной, машиностроительной и других отраслях.

Канальный датчик температуры с Modbus TM65-Modbus поставляется откалиброванным.

Для работы с агрессивными средами в качестве погружного элемента применяют гильзы из высококачественной стали TH08-VA. Для неагрессивных сред используются гильзы из никилированной латуни TH08-ms.

Техническая документация

Параметры

TM65-Modbus - Погружной датчик температуры с Modbus, канальный датчик температуры с Modbus

Тип / группа товаров 1

50 мм 100 мм 150 мм 200 мм 250 мм 300 мм 350 мм 400 мм
TM65-Modbus

TM65-Modbus Display

Принадлежности:

KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины (по запросу)

Технические характеристики погружного датчика температуры с Modbus, канального датчика температуры с Modbus TM65-Modbus
Напряжение питания 24 В перем. тока (±20 %) и 15…36 В пост. тока
Потребляемая мощность < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока
Чувствительный элемент Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection)
Диапазон измерения -50...+150 °C
Погрешность измерения температуры ± 0,2 K при +25 °C
Смещение нуля ±10 °C
Температура окружающей среды Измерительный преобразователь: −30...+70 °C
Среда зависит от выбранной погружной гильзы
Распознавание ошибок обрыв датчика, короткое замыкание датчика
Шинный протокол Modbus (RTU),
диапазон адресов 0...247, с возможностью настройки
Фильтрация сигналов 0,3 c / 1 c / 10 c
Защитная трубка высококачественная сталь, V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу)
Корпус пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами
(комбинация шлиц ⁄ крестовой шлиц),
цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
Размеры корпуса

72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем)

Присоединение кабеля 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм
Допустимая относительная влажность воздуха < 95 %, без конденсата
Класс защиты III (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)
Нормы соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU
«Электромагнитная совместимость»

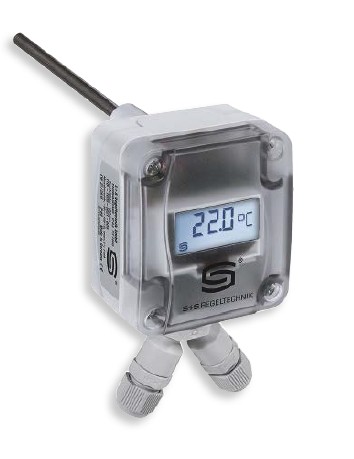

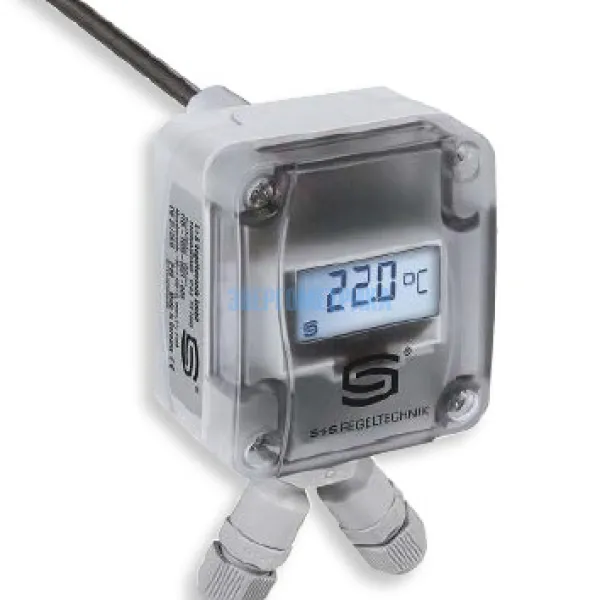

Опционально дисплей с подсветкой, двухстрочный, программируемый вырез ок. 36 x 15 мм (Ш x В),
для индикации измеренной температуры
или индивидуально программируемого значения
(Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в
7-сегментном поле, так и в поле с точечной матрицей.)
Принадлежности

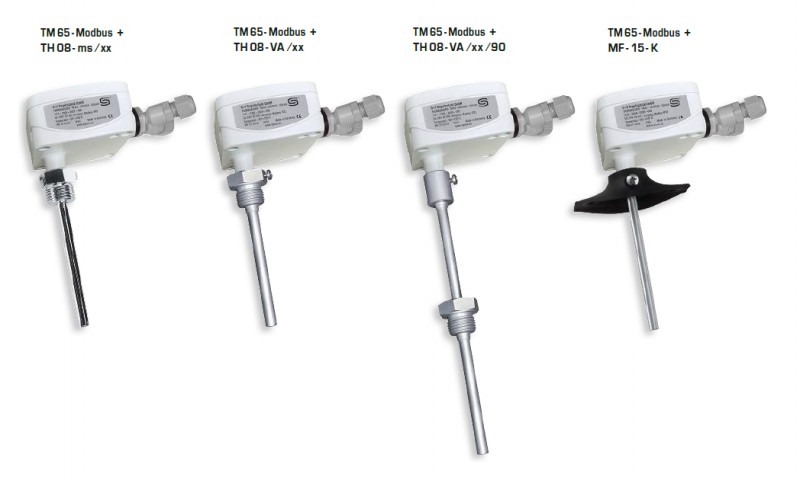

MODBUS-Y Переходник для кабельного зажима M16 x1,5 (на 2 — M12 x1,5), из пластика (содержится в комплекте поставки)
MF-15-K Присоединительный фланец из пластика, 56,8 x 84,3 мм, проходное сечение трубы Ø = 15,2 мм, Tmax = +100 °C

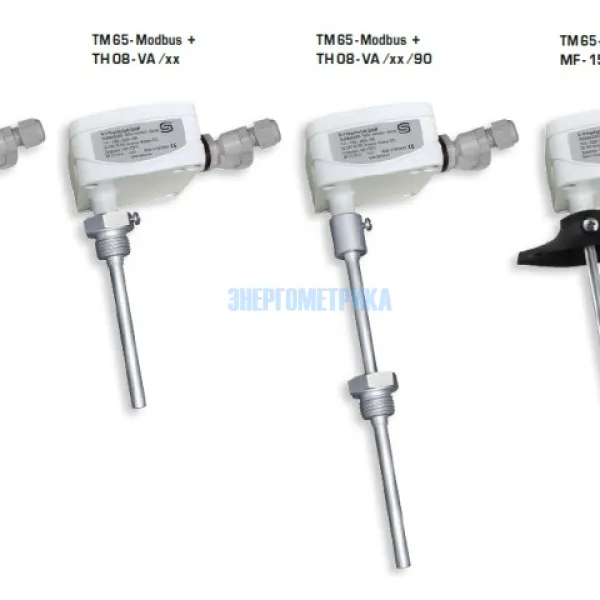

TH08-ms ⁄xx Погружная гильза из никелированной латуни, Ø = 8 мм, Tmax = +150 °C, pmax = 10 бар
TH08-VA ⁄xx Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
TH08-VA⁄xx⁄ 90 Погружная гильза из высококачественной стали V4A (1.4571), с горловиной (90 мм), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
