ETF7 - Датчик температуры погружной с горловиной (с одноступенчатым сужением), с пассивным выходом
ETF7 - Датчик температуры погружной с горловиной (с одноступенчатым сужением), с пассивным выходом
ETF7 - погружной датчик температуры с горловиной и одноступенчатым сужением защитной трубки, очень высоким быстродействием.

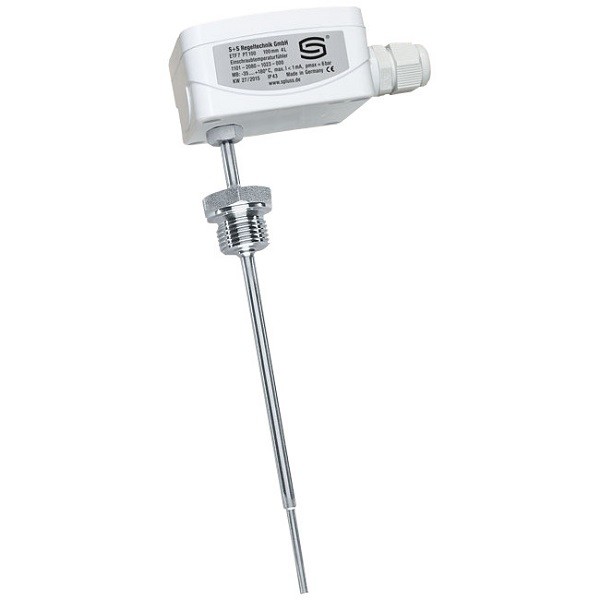

Датчик THERMASGARD ® ETF7 быстросрабатывающий ввинчиваемый термометр сопротивления, погружной датчик температуры с пассивным выходом, горловиной и защитной трубкой из высококачественной стали с одноступенчатым сужением, крышкой корпуса с быстрозаворачиваемыми винтами.
Очень высокое быстродействие, специально предназначенный для скоротечных температурных процессов и процессов регулирования, например, в гидравлических системах.
Доступнные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ETF7 Pt100 100mm | 1101-2080-1023-000 | ||
| THERMASGARD® ETF7 Pt100 150mm | 1101-2080-1033-000 | ||
| THERMASGARD® ETF7 Pt100 250mm | 1101-2080-1053-000 | ||
| THERMASGARD® ETF7 Pt1000 100mm | 1101-2080-5021-000 | ||
| THERMASGARD® ETF7 Pt1000 150mm | 1101-2080-5031-000 | ||
| THERMASGARD® ETF7 Pt1000 250mm | 1101-2080-5051-000 | ||
| THERMASGARD® ETF7 NiTK 100mm | 1101-2081-0021-000 | ||
| THERMASGARD® ETF7 NiTK 150mm | 1101-2081-0031-000 | ||
| THERMASGARD® ETF7 NiTK 250mm | 1101-2081-0051-000 | ||
| THERMASGARD® ETF7 Ni1000 100mm | 1101-2084-2021-000 | ||
| THERMASGARD® ETF7 Ni1000 150mm | 1101-2084-2031-000 | ||
| THERMASGARD® ETF7 Ni1000 250mm | 1101-2084-2051-000 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики погружного датчика температуры ETF7 | ||||||||||||||||||||
| Диапазон измерения: | -35 ...+150 °C | |||||||||||||||||||
| Выход: | пассивный PT100, PT1000, NI1000, NI1000TK5000 | |||||||||||||||||||
| Температура окружающей среды: | -30...+70 °C (измерительный преобразователь) | |||||||||||||||||||

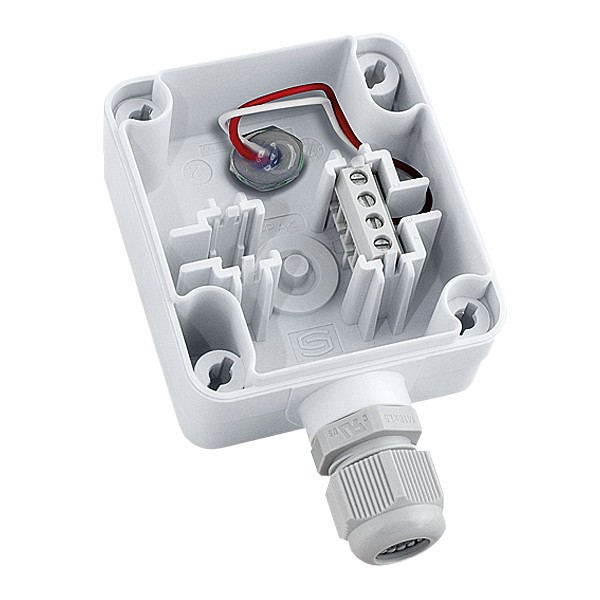

| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 и опционально для других сенсоров) | |||||||||||||||||||
| Защитная трубка: | высококачественная сталь, 1.4571, V4A, G ½ ", SW 27, pмax = 40 бар, Ø = 6 мм, одноступенчатое сужение до Ø = 4 мм (см. габаритный чертеж) длина трубки горловины (HL) = 25 мм установочная длина (L) = 100 - 250 мм | |||||||||||||||||||

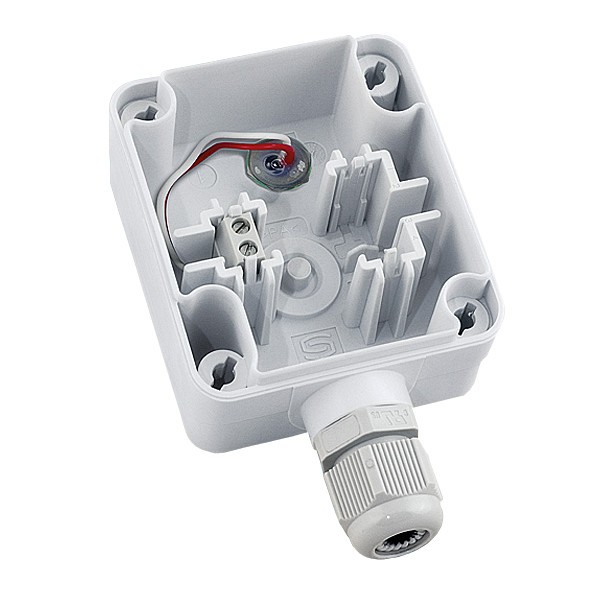

| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | |||||||||||||||||||

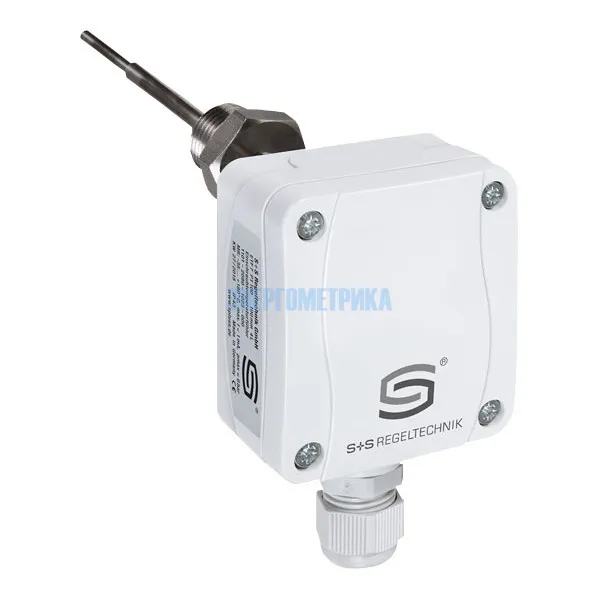

| Корпус: | пластик, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый аналогичен RAL 9010 | |||||||||||||||||||
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr1) | |||||||||||||||||||
| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | |||||||||||||||||||
| Монтаж: | резьбовые переходники с резьбой G ½" | |||||||||||||||||||
| Степень защиты: | IP 65 (согласно EN 60 529) | |||||||||||||||||||
