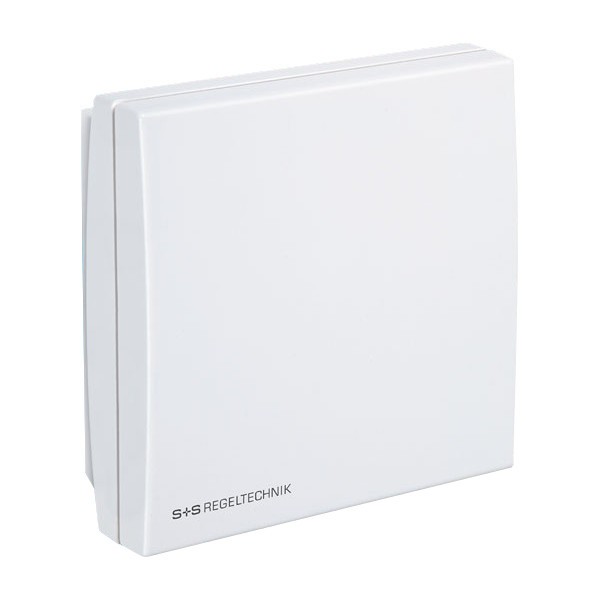

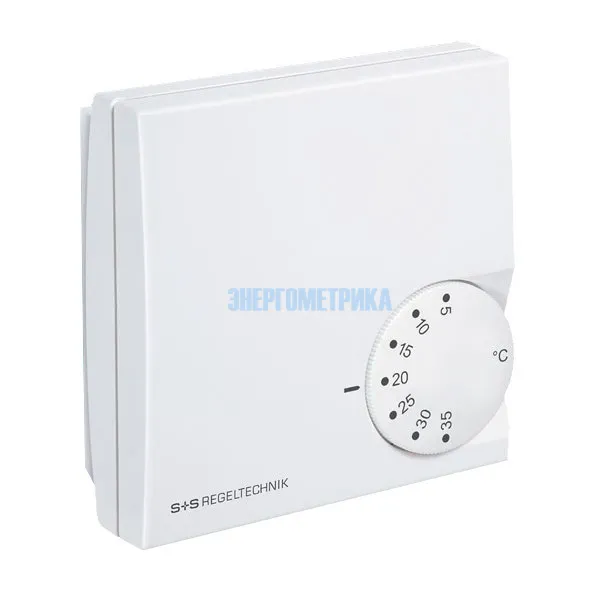

RTR-B - Механический терморегулятор для внутренних помещений

Арт.: RTR-B

RTR-B - Терморегулятор для внутренних помещений, механический, биметаллический.

Одноступенчатый механический регулятор для отдельных помещений, биметаллический, THERMASREG® RTR-B, с обратной связью по температуре, пригоден для контроля или регулирования температуры в сухих помещениях, а также для управления отопительным оборудованием любого типа.

В случае применения нормально открытых радиаторных клапанов следует подключать выход охлаждения переключающего (замыкающего) контакта. К размыкающим контактам можно подключить до 10 сервоприводов клапанов, а к замыкающему контакту до 5.

Доступные конфигурации

Модель				Артикул
THERMASREG® RTR-B 121				1102-4011-2100-000
THERMASREG® RTR-B 124				1102-4011-2400-000
THERMASREG® RTR-B 721				1102-4017-2100-000
THERMASREG® RTR-B 747				1102-4017-4700-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики терморегулятора для внутренних помещений RTR-B

Чувствительный элемент:

Биметаллический

Диапазон регулирования:

+5...+30 °C

Выходы:

размыкающий или переключающий

Коммутационная способность:

230 В перем. тока, 50-60 Гц,
нагрев: 10 мА…10(4)A, пост. ток, 30 Вт
охлаждение: 10 мА…5(2)A

Разность между температурами включения и выключения:

прибл. 0,5 K

Корпус:

пластик, акрилонитрил-бутадиенстирол (ABS), цвет чистый белый аналогичен RAL 9010

Размеры:

75 x 75 x 25 мм (E1)

Электрическое подключение:

0,14-2,5 мм2, по винтовым зажимам на плате

Монтаж:

настенный или на монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля

Степень защиты:

IP30 (согласно EN 60 529)

Нормы:

соответствие CE - нормам, директива 2004⁄108⁄EC «Электромагнитная совместимость», директива 2006⁄95⁄EC «Низковольтное оборудование»
