RTR-S - Термостат комнатный, с аналоговым выходом, для открытой установки, серия Odin II
RTR-S - Терморегулятор для внутренних помещений, бесступенчатая система контроля климата.

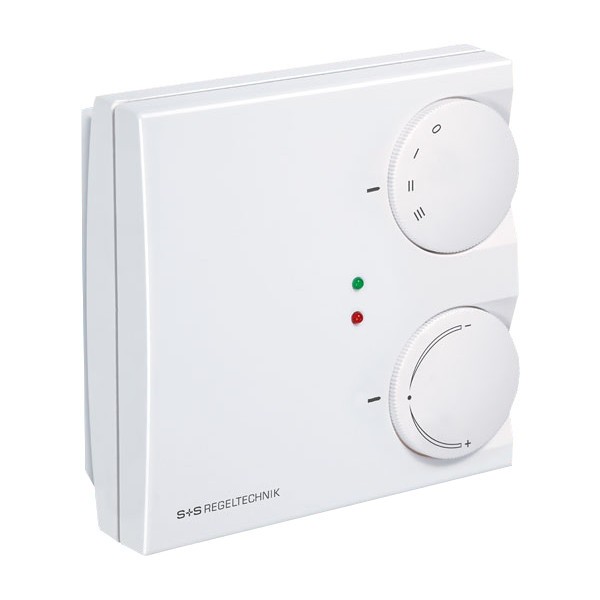

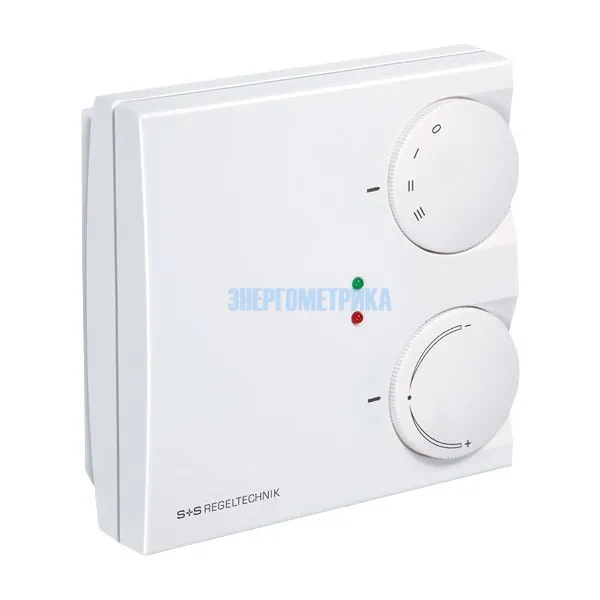

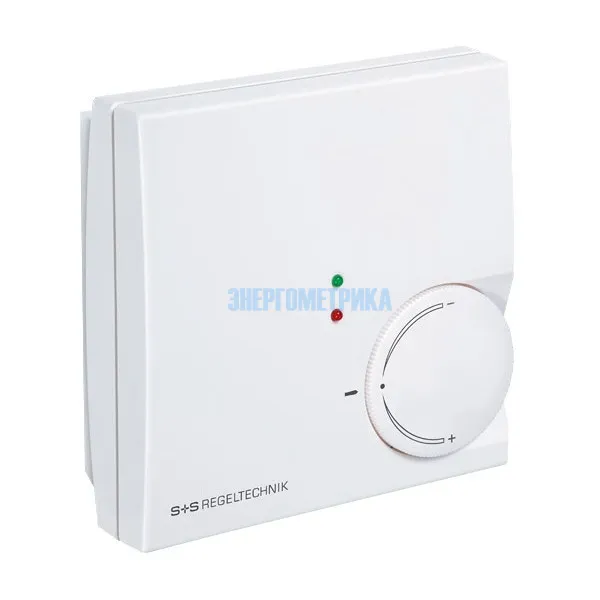

Электронный терморегулятор для внутренних помещений, система контроля климата THERMASREG® RTR-S, для контроля или регулирования температуры, с выходом 0–10 В для подогрева и охлаждения, по желанию – в виде бесступенчатой системы контроля климата с ручной регулировкой скорости вращения вентилятора, настройкой задаваемого значения и светодиодной индикацией режима работы.
Пригоден для регулирования температуры в сухих помещениях, отапливаемых или охлаждаемых при помощи радиаторов, для систем охлаждения, вентиляции или кондиционирования – например, в отелях, офисах и клиниках, а также в качестве термостата для внутренних помещений.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASREG® RTR-S 010 | 1102-40B0-1000-000 | |||
| THERMASREG® RTR-S 011 | 1102-40B0-1100-000 | |||
| THERMASREG® RTR-S 012 | 1102-40B0-1200-000 | |||
| THERMASREG® RTR-S 013 | 1102-40B0-1300-000 | |||
| THERMASREG® RTR-S 014 | 1102-40B0-1400-000 | |||
| THERMASREG® RTR-S 015 | 1102-40B0-1500-000 |
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики терморегулятора для внутренних помещений RTR-S | |||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 B переменного ⁄постоянного тока ± 10 % | ||||||||||||||||||||||||||||||||
| Датчик температуры: | встроенный или внешний PT 1000 согласно DIN EN 60751, класс Б | ||||||||||||||||||||||||||||||||

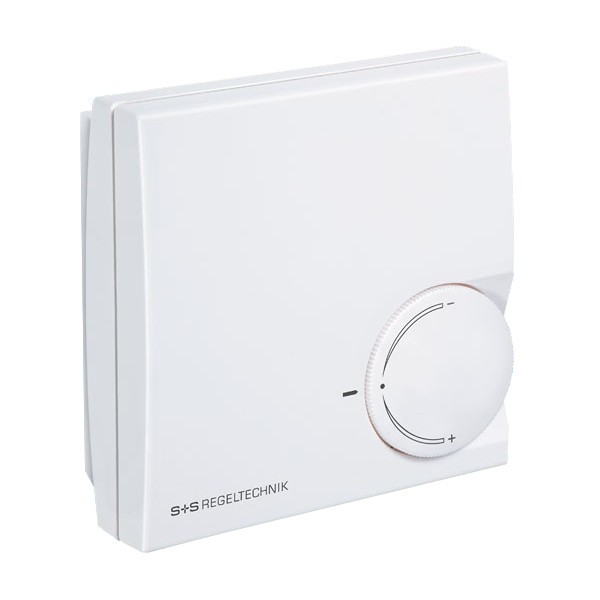

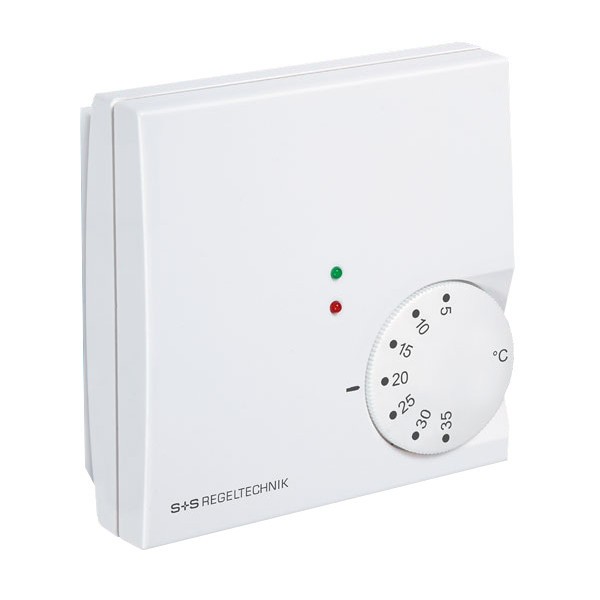

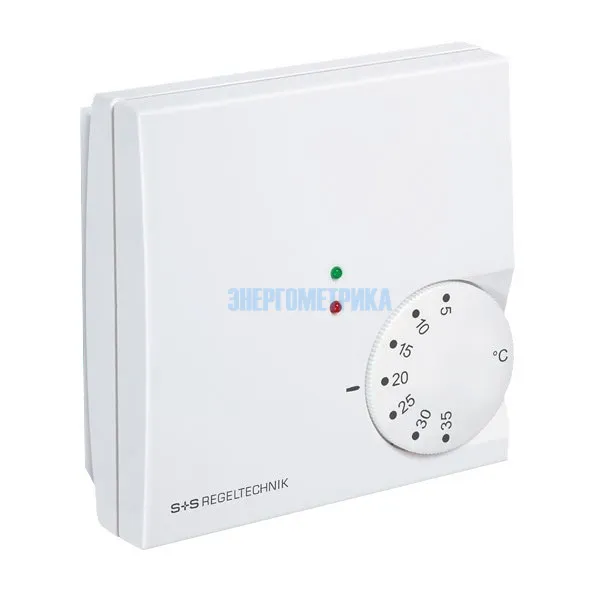

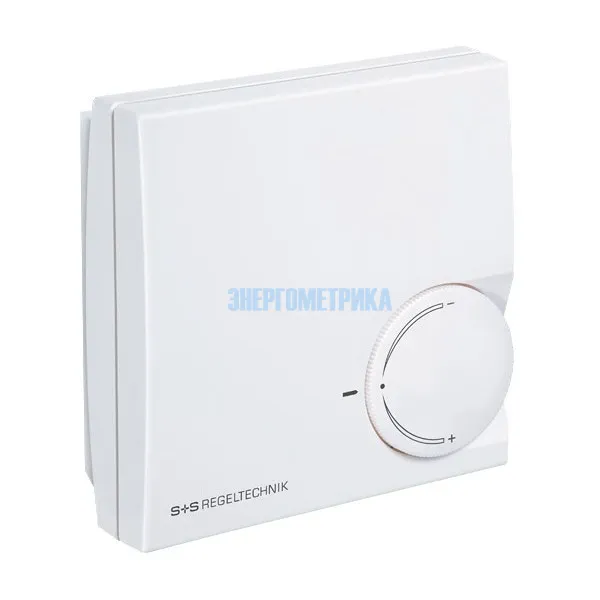

| Диапазон регулирования: | +5...+30 °C, настраивается при помощи потенциометра-задатчика с цифровой шкалой, или 21 °C (± 8 K), настраивается при помощи потенциометра-задатчика с клиновидной стрелкой (среднее положение ⁄ + ⁄ –) | ||||||||||||||||||||||||||||||||
| Выходы: | 1*нагрев: 0-10 B или 10-0 B (переключаемый) макс. 5 мА 1*охлаждение: 0-10 B или 10-0 B (переключаемый) макс. 5 мА | ||||||||||||||||||||||||||||||||
| Зона пропорциональности: | нагрев: внутренняя настройка потенциометром, +0,5...+3 K (заводская установка: 1K) охлаждение: внутренняя настройка потенциометром, +0,5...+3 K (заводская установка: 1K) | ||||||||||||||||||||||||||||||||
| Нейтральная зона: | внутренняя настройка потенциометром, 1...+5 K (заводская установка: 1K) | ||||||||||||||||||||||||||||||||
| Тип регулирования: | PI | ||||||||||||||||||||||||||||||||
| Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет чистый белый аналогичен RAL 9010 | ||||||||||||||||||||||||||||||||
| Размеры: | 98 x 106 x 34 мм (Baldur2, с потенциометром) | ||||||||||||||||||||||||||||||||
| Монтаж: | настенный или на монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля | ||||||||||||||||||||||||||||||||
| Электрическое подключение: | 0,14-2,5 мм² по винтовым зажимам на плате | ||||||||||||||||||||||||||||||||
| Влажность воздуха: | макс. 90 %, без конденсата | ||||||||||||||||||||||||||||||||
| Степень защиты: | IP30 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||
- RTR-S_datasheet_2023_RU.pdf 445.5 КB
- RTR-S_manual_2023_RU.pdf 1383.9 КB
