ETF6 - Датчик температуры погружной, с горловиной, с пассивным выходом
ETF6 - Датчик температуры погружной, с горловиной, с пассивным выходом

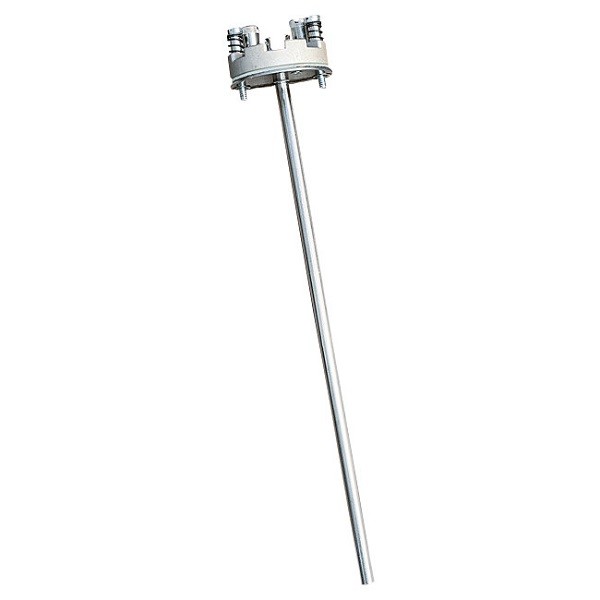

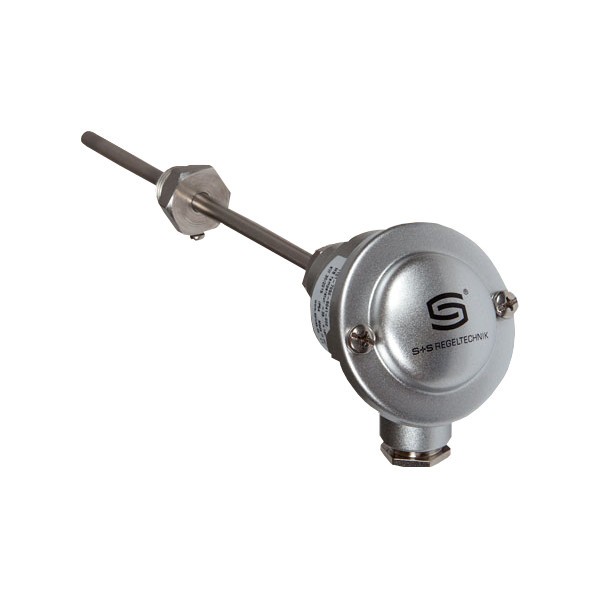

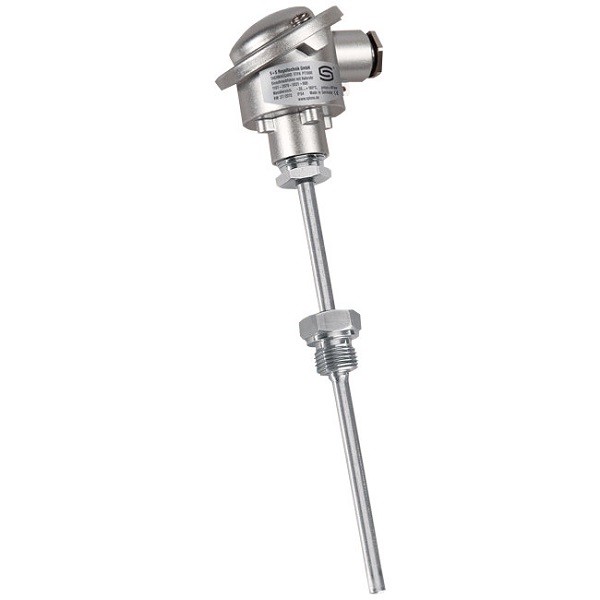

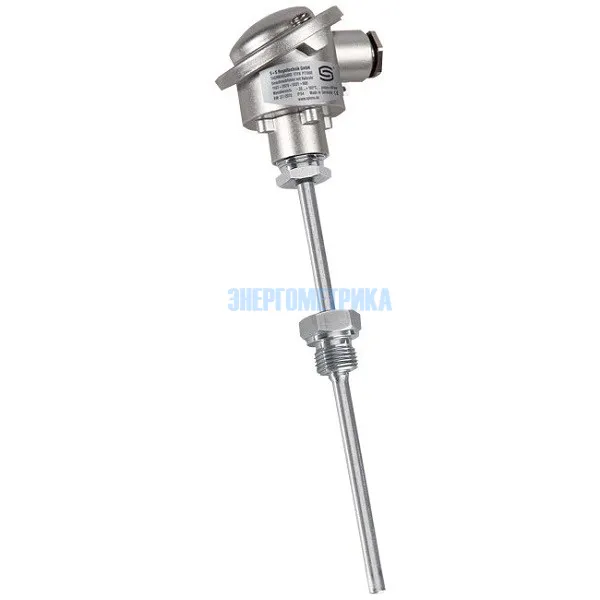

ETF6 - Погружной датчик температуры с горловиной, сменной вставкой, прямой защитной трубкой и присоединительной головкой из алюминия. Служит для измерения температуры жидких и газообразных сред, в трубопроводах, резервуарах или коллекторах.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|
| THERMASGARD® ETF6 Pt100 100/80 | 1101-2070-1023-000 | ||
| THERMASGARD® ETF6 Pt100 150/80 | 1101-2070-1033-000 | ||
| THERMASGARD® ETF6 Pt100 200/80 | 1101-2070-1043-000 | ||
| THERMASGARD® ETF6 Pt100 250/80 | 1101-2070-1053-000 | ||
| THERMASGARD® ETF6 Pt100 400/80 | 1101-2070-1083-000 | ||
| THERMASGARD® ETF6 Pt1000 100/80 | 1101-2070-5021-000 | ||
| THERMASGARD® ETF6 Pt1000 150/80 | 1101-2070-5031-000 | ||
| THERMASGARD® ETF6 Pt1000 200/80 | 1101-2070-5041-000 | ||
| THERMASGARD® ETF6 Pt1000 250/80 | 1101-2070-5051-000 | ||
| THERMASGARD® ETF6 Pt1000 400/80 | 1101-2070-5081-000 | ||
| THERMASGARD® ETF6 Ni1000 100/80 | 1101-2070-9021-000 | ||
| THERMASGARD® ETF6 Ni1000 150/80 | 1101-2070-9031-000 | ||
| THERMASGARD® ETF6 Ni1000 200/80 | 1101-2070-9041-000 | ||
| THERMASGARD® ETF6 Ni1000 250/80 | 1101-2070-9051-000 | ||
| THERMASGARD® ETF6 Ni1000 400/80 | 1101-2070-9081-000 | ||
| THERMASGARD® ETF6 NiTK 100/80 | 1101-2071-0021-000 | ||
| THERMASGARD® ETF6 NiTK 150/80 | 1101-2071-0031-000 | ||
| THERMASGARD® ETF6 NiTK 200/80 | 1101-2071-0041-000 | ||
| THERMASGARD® ETF6 NiTK 250/80 | 1101-2071-0051-000 | ||
| THERMASGARD® ETF6 NiTK 400/80 | 1101-2071-0081-000 | ||
| THERMASGARD® ETF6 NTC1,8K 100/80 | 1101-2071-2021-000 | ||
| THERMASGARD® ETF6 NTC1,8K 150/80 | 1101-2071-2031-000 | ||
| THERMASGARD® ETF6 NTC1,8K 200/80 | 1101-2071-2041-000 | ||
| THERMASGARD® ETF6 NTC1,8K 250/80 | 1101-2071-2051-000 | ||
| THERMASGARD® ETF6 NTC1,8K 400/80 | 1101-2071-2081-000 | ||
| THERMASGARD® ETF6 NTC10K 100/80 | 1101-2071-5021-000 | ||
| THERMASGARD® ETF6 NTC10K 150/80 | 1101-2071-5031-000 | ||
| THERMASGARD® ETF6 NTC10K 200/80 | 1101-2071-5041-000 | ||
| THERMASGARD® ETF6 NTC10K 250/80 | 1101-2071-5051-000 | ||
| THERMASGARD® ETF6 NTC10K 400/80 | 1101-2071-5081-000 | ||
| THERMASGARD® ETF6 NTC20K 100/80 | 1101-2071-6021-000 | ||
| THERMASGARD® ETF6 NTC20K 150/80 | 1101-2071-6031-000 | ||
| THERMASGARD® ETF6 NTC20K 200/80 | 1101-2071-6041-000 | ||
| THERMASGARD® ETF6 NTC20K 250/80 | 1101-2071-6051-000 | ||
| THERMASGARD® ETF6 NTC20K 400/80 | 1101-2071-6081-000 | ||
| THERMASGARD® ETF6 NTC30K 100/80 | 1101-2071-7021-000 | ||
| THERMASGARD® ETF6 NTC30K 150/80 | 1101-2071-7031-000 | ||
| THERMASGARD® ETF6 NTC30K 200/80 | 1101-2071-7041-000 | ||
| THERMASGARD® ETF6 NTC30K 250/80 | 1101-2071-7051-000 | ||
| THERMASGARD® ETF6 NTC30K 400/80 | 1101-2071-7081-000 | ||
| THERMASGARD® ETF6 NTC10K (B=3695K) 100/80 | 1101-2071-9021-000 | ||
| THERMASGARD® ETF6 NTC10K (B=3695K) 150/80 | 1101-2071-9031-000 | ||
| THERMASGARD® ETF6 NTC10K (B=3695K) 200/80 | 1101-2071-9041-000 | ||
| THERMASGARD® ETF6 NTC10K (B=3695K) 250/80 | 1101-2071-9051-000 | ||
| THERMASGARD® ETF6 NTC10K (B=3695K) 400/80 | 1101-2071-9081-000 | ||
| THERMASGARD® ETF6 KTY81-210 100 | 1101-2072-0021-000 | ||
| THERMASGARD® ETF6 KTY81-210 150 | 1101-2072-0031-000 | ||
| THERMASGARD® ETF6 KTY81-210 200 | 1101-2072-0041-000 | ||
| THERMASGARD® ETF6 KTY81-210 250 | 1101-2072-0051-000 | ||
| THERMASGARD® ETF6 KTY81-210 400 | 1101-2072-0081-000 | ||
| THERMASGARD® ETF6 LM235Z 100/80 | 1101-2072-1021-000 | ||
| THERMASGARD® ETF6 LM235Z 150/80 | 1101-2072-1031-000 | ||
| THERMASGARD® ETF6 LM235Z 200/80 | 1101-2072-1041-000 | ||
| THERMASGARD® ETF6 LM235Z 250/80 | 1101-2072-1051-000 | ||
| THERMASGARD® ETF6 LM235Z 400/80 | 1101-2072-1081-000 | ||
| THERMASGARD® ETF6 Pt100 100/80mm KV | 1101-20C0-1023-000 | ||
| THERMASGARD® ETF6 Pt100 150/80mm KV | 1101-20C0-1033-000 | ||
| THERMASGARD® ETF6 Pt100 200/80mm KV | 1101-20C0-1043-000 | ||
| THERMASGARD® ETF6 Pt100 250/80mm KV | 1101-20C0-1053-000 | ||
| THERMASGARD® ETF6 Pt100 400/80mm KV | 1101-20C0-1083-000 | ||
| THERMASGARD® ETF6 Pt1000 100/80mm KV | 1101-20C0-5021-000 | ||
| THERMASGARD® ETF6 Pt1000 150/80mm KV | 1101-20C0-5031-000 | ||
| THERMASGARD® ETF6 Pt1000 200/80mm KV | 1101-20C0-5041-000 | ||
| THERMASGARD® ETF6 Pt1000 250/80mm KV | 1101-20C0-5051-000 | ||
| THERMASGARD® ETF6 Pt1000 400/80mm KV | 1101-20C0-5081-000 | ||
| THERMASGARD® ETF6 Pt100 100/80mm Q | 2Z01-4121-0100-041 | ||
| THERMASGARD® ETF6 Pt100 150/80mm Q | 2Z01-4121-0100-051 | ||
| THERMASGARD® ETF6 Pt100 200/80mm Q | 2Z01-4121-0100-061 | ||
| THERMASGARD® ETF6 Pt100 250/80mm Q | 2Z01-4121-0100-071 | ||
| THERMASGARD® ETF6 Pt100 300/80mm Q | 2Z01-4121-0100-081 | ||
| THERMASGARD® ETF6 Pt100 400/80mm Q | 2Z01-4121-0100-101 | ||
| THERMASGARD® ETF6 Pt1000 100/80mm Q | 2Z05-4121-0100-041 | ||
| THERMASGARD® ETF6 Pt1000 150/80mm Q | 2Z05-4121-0100-051 | ||
| THERMASGARD® ETF6 Pt1000 200/80mm Q | 2Z05-4121-0100-061 | ||
| THERMASGARD® ETF6 Pt1000 250/80mm Q | 2Z05-4121-0100-071 | ||
| THERMASGARD® ETF6 Pt1000 300/80mm Q | 2Z05-4121-0100-081 | ||
| THERMASGARD® ETF6 Pt1000 400/80mm Q | 2Z05-4121-0100-101 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики погружного датчика температуры ETF6 | ||||||||||||||||||||
| Диапазон измерения: | –35…+180 °C | |||||||||||||||||||
| Чувствительный элемент/ выход: | Pt100 / Pt1000 (согласно DIN EN 60 751, класс B) (Perfect Sensor Protection) (опционально также с двумя или другими датчиками) |
|||||||||||||||||||
| Тип соединения: | 2-проводное подключение для Pt1000, 4-проводное подключение для Pt100, опция для других датчиков | |||||||||||||||||||
| Измерительный ток: | < 0.6 mA (Pt100) < 1.0 mA (Pt1000) |
|||||||||||||||||||
| Сопротивление изоляции:: | ≥ 100 MΩ, при +20 °C (500 V DC) | |||||||||||||||||||

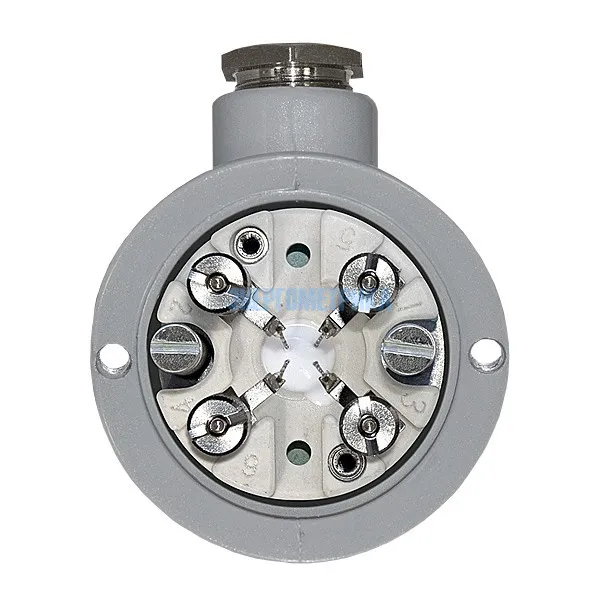

| Электрическое подключение: | 0,14 - 2,5 мм², с помощью клеммных винтов, на керамическом основании | |||||||||||||||||||
| Кабельное соединение: | ETF-6-KV: M20 x 1,5 кабельный фитинг, латунь никелированная (с разгрузкой от натяжения, сменный, внутренний диаметр 6-12 мм) ETF-6-Q: PQ - коннектор (штекер, 5-контактный, A-кодирование) согласно DIN EN 61076-2-101 |
|||||||||||||||||||
| Габаритные размеры: | см. чертёж | |||||||||||||||||||
| Соединительная головка: | форма B, материал алюминий, цвет белый алюминий (аналог RAL 9006), температура окружающей среды –20 ... + 100 ° C | |||||||||||||||||||
| Защитная трубка: | нержавеющая сталь V4A (1.4571), G ½ ", SW 27, pmax = 40 бар, Ø = 8 мм, длина трубки горловины (HL) = 80 мм, монтажная длина (EL) = 100 - 400 мм (см. таблицу) | |||||||||||||||||||
| присоединение к системе: | с помощью винтовой резьбы G ½ " | |||||||||||||||||||
| Допустимая влажность: | < 95 % r.H., без конденсата | |||||||||||||||||||
| Класс защиты: | III (соотв. EN 60 730) | |||||||||||||||||||
| степень защиты: | IP 65 (согласно EN 60 529) | |||||||||||||||||||
