TM43 - Канальный преобразователь температуры с активным выходом
TM43 - Канальный преобразователь температуры с активным выходом

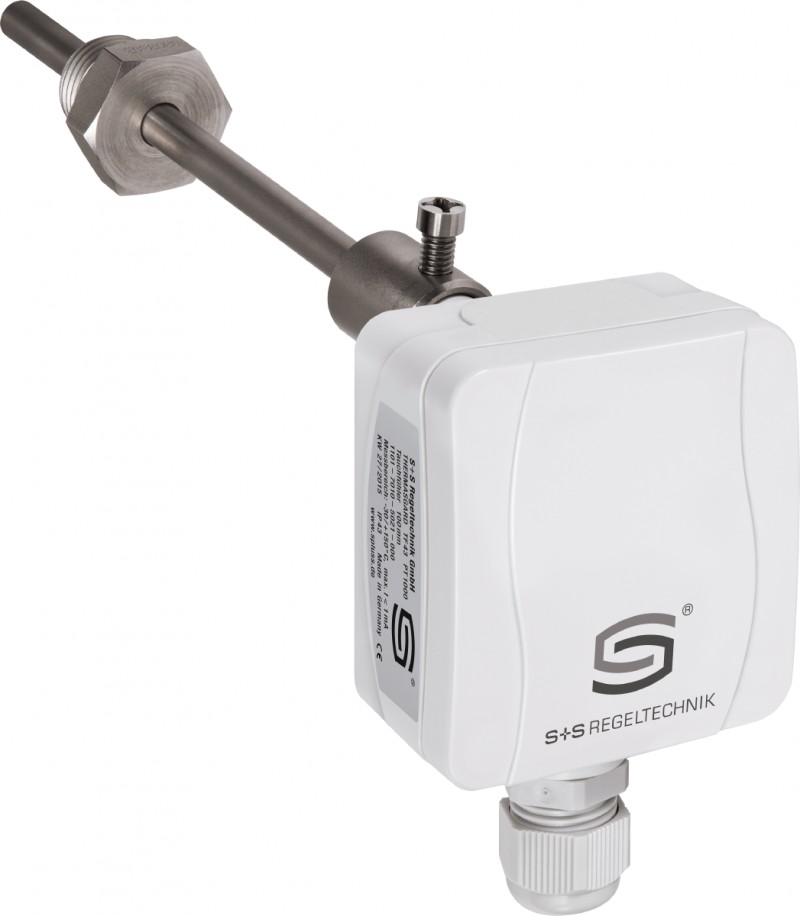

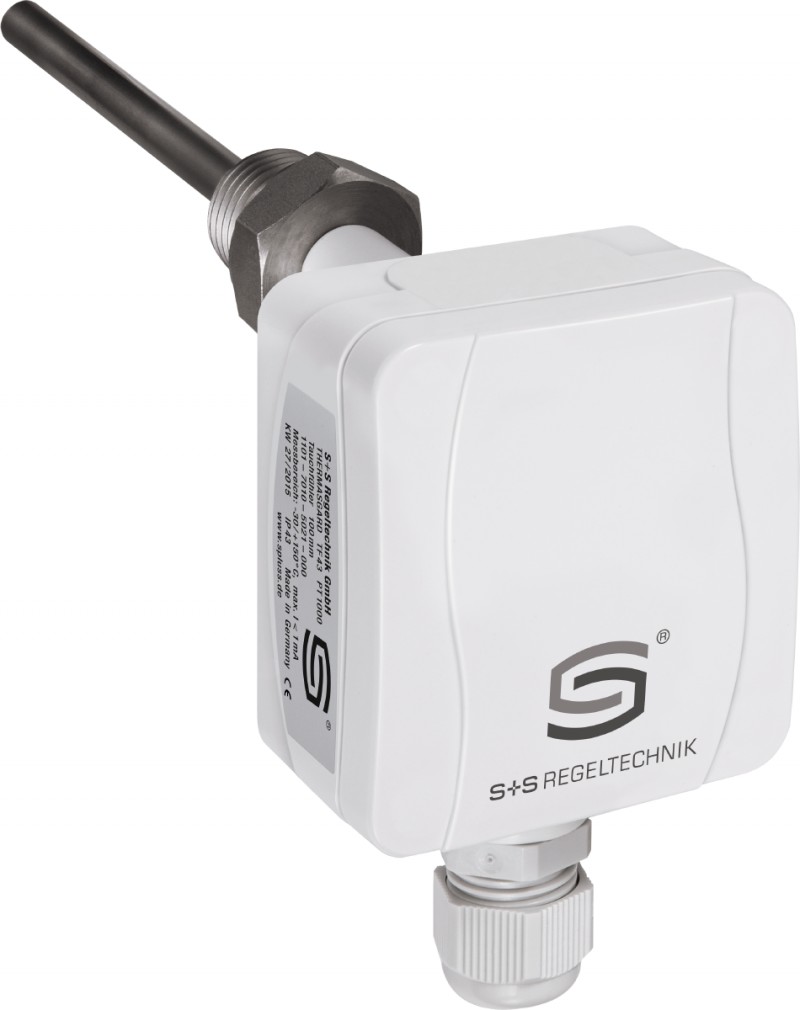

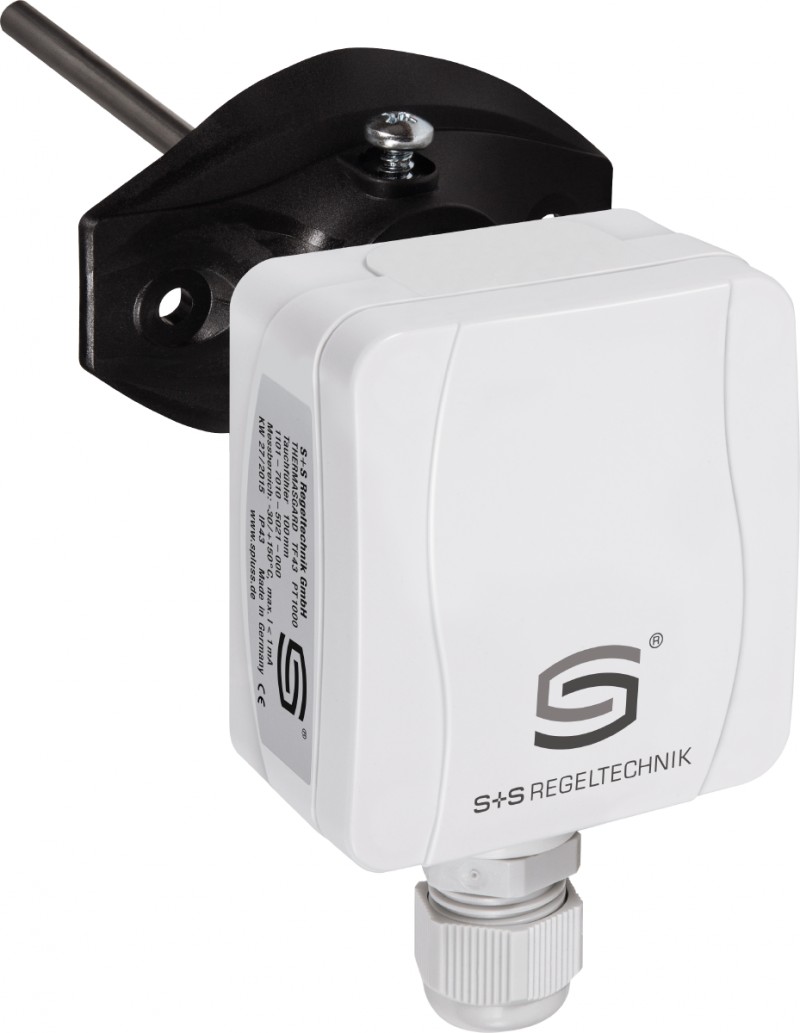

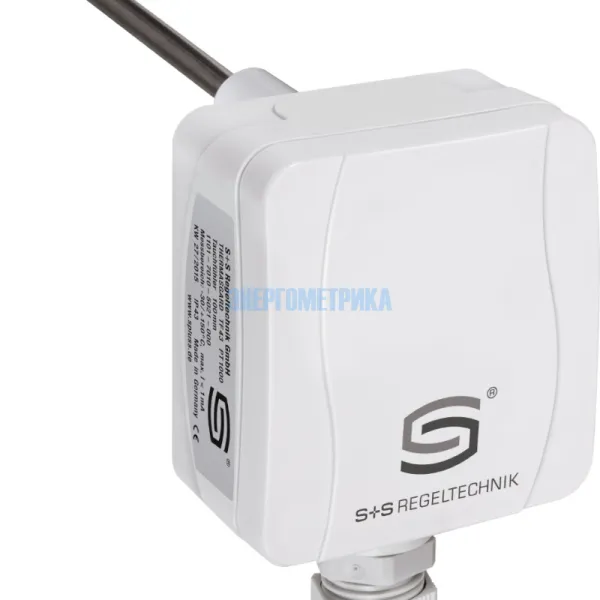

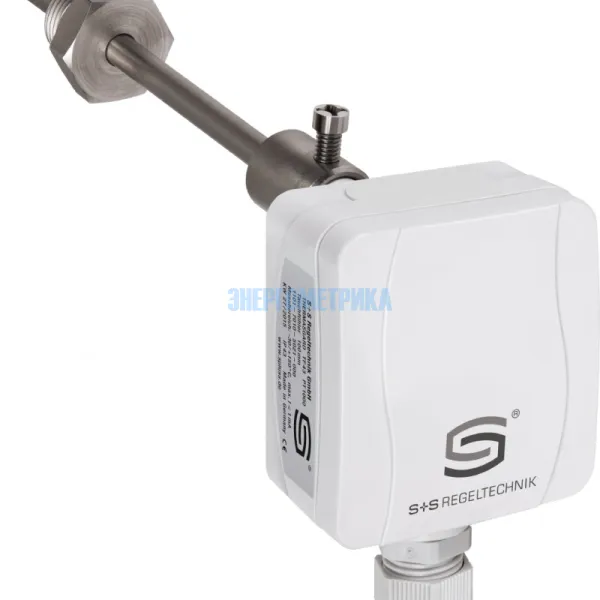

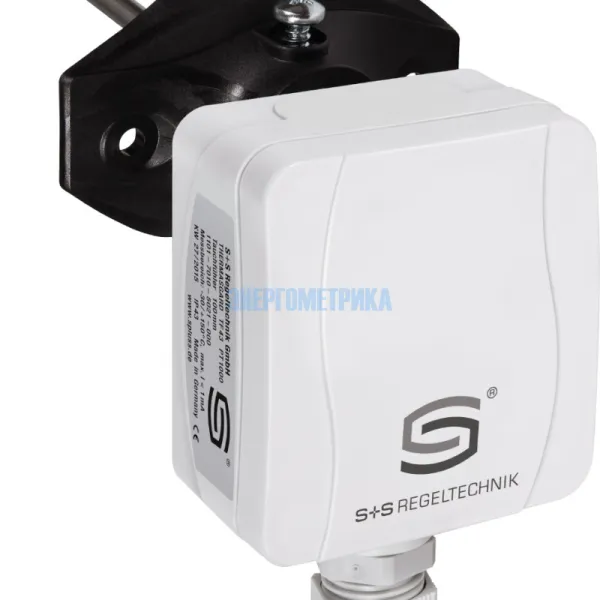

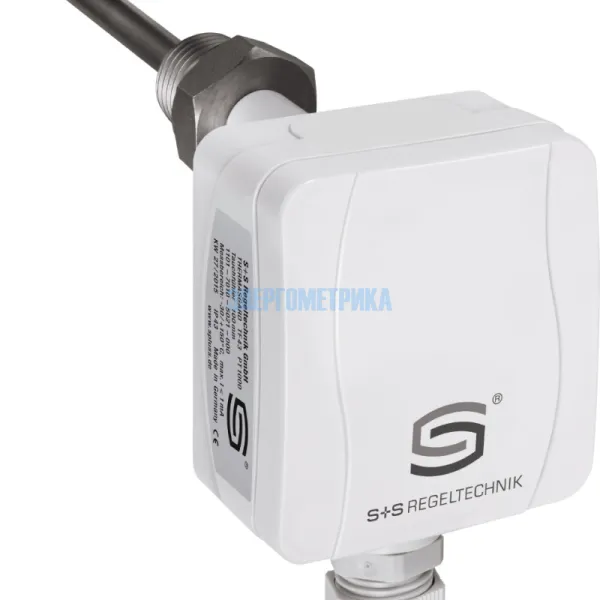

Калибруемый измерительный преобразователь температуры TM43 с восемью переключаемыми диапазонами измерения, аналоговым линейным выходом, прямой защитной трубкой, корпусом из ударопрочного пластика с защелкивающейся крышкой.
Калибруемый измерительный преобразователь температуры TM43 с восемью переключаемыми диапазонами измерения, аналоговым линейным выходом, прямой защитной трубкой, корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея.
Для определения температуры в жидких или газообразных средах. Для агрессивных сред использовать погружные гильзы из высококачественной стали.
Используется в трубопроводах, отопительных системах, каналах систем вентиляции и кондиционирования воздуха, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
Доступные конфигурации
| Модель | Артикул | |||
|---|---|---|---|---|
| THERMASGARD® TM43-U 50mm | 1101-7111-0019-900 | |||
| THERMASGARD® TM43-U 100mm | 1101-7111-0029-900 | |||
| THERMASGARD® TM43-U 150mm | 1101-7111-0039-900 | |||
| THERMASGARD® TM43-U 200mm | 1101-7111-0049-900 | |||
| THERMASGARD® TM43-U 250mm | 1101-7111-0059-900 | |||
| THERMASGARD® TM43-U 300mm | 1101-7111-0069-900 | |||
| THERMASGARD® TM43-I 50mm | 1101-7112-0019-900 | |||
| THERMASGARD® TM43-I 100mm | 1101-7112-0029-900 | |||
| THERMASGARD® TM43-I 150mm | 1101-7112-0039-900 | |||
| THERMASGARD® TM43-I 200mm | 1101-7112-0049-900 | |||
| THERMASGARD® TM43-I 250mm | 1101-7112-0059-900 | |||
| THERMASGARD® TM43-I 300mm | 1101-7112-0069-900 | |||
| THERMASGARD® TM43-I 350mm | 1101-7112-0079-900 | |||
| THERMASGARD® TM43-I 400mm | 1101-7112-0089-900 |
Техническая документация
Параметры
| Технические характеристики преобразователя температуры TM43 | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | U выход 0-10 В: 24 В перем. ⁄ пост. тока ± 10 % I выход 4...20 мА: 15- 5 В пост. тока (зависит от нагрузки) |
||||||||||||||||||||||||||||||||||||
| Потребляемая мощность | < 1,0 ВА ⁄ 24 В пост. тока; < 2,2 ВА ⁄ 24 В перем. тока | ||||||||||||||||||||||||||||||||||||
| Чувствительный элемент | Pt1000, DIN EN 60751, класс Б | ||||||||||||||||||||||||||||||||||||
| Диапазон измерения | переключение между 8 диапазонами измерения | ||||||||||||||||||||||||||||||||||||
| Выход | 0-10 В или 4...20 мА | ||||||||||||||||||||||||||||||||||||
| Температура окружающей среды | -30...+70 °C (измерительный преобразователь) | ||||||||||||||||||||||||||||||||||||
| Тип подключения | по двух- или трехпроводной схеме | ||||||||||||||||||||||||||||||||||||
| Защитная трубка | высококачественная сталь, 1.4571, V4A, Ø6 мм, установочная длина (L) = 50-400 мм | ||||||||||||||||||||||||||||||||||||
| Электрическое подключение | 0,14-1,5 мм², по винтовым зажимам | ||||||||||||||||||||||||||||||||||||
| Корпус | из пластика, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками цвет — транспортный белый (аналогичен RAL 9016), с защелкивающейся крышкой | ||||||||||||||||||||||||||||||||||||
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr01) | ||||||||||||||||||||||||||||||||||||
| Присоединение кабеля | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | ||||||||||||||||||||||||||||||||||||
| Допустимая относительная влажность воздуха | < 95% отн. вл., без конденсации | ||||||||||||||||||||||||||||||||||||
| Степень защиты | IP54 (согласно EN 60 529) | ||||||||||||||||||||||||||||||||||||
