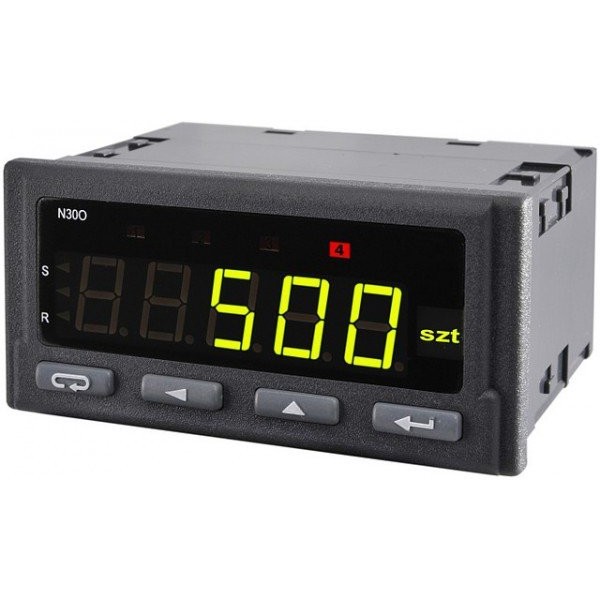

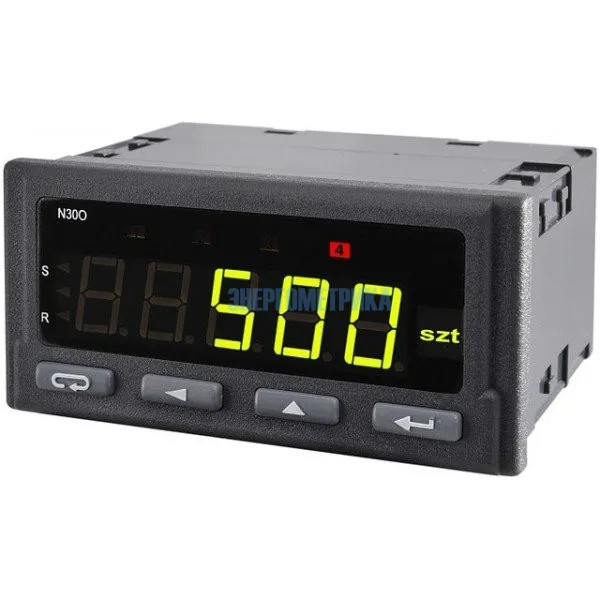

N30O - Цифровой частотомер, измеритель числа импульсов, оборотов, часов наработки, периода, с релейными выходами
N30O - Цифровой частотомер, измеритель числа импульсов, оборотов, часов наработки, периода, с релейными выходами
Цифровой частотомер - N30O представляет собой программируемый цифровой измерительный прибор, предназначенный для измерения следующих величин: числа импульсов, частоты, периода, времени работы, позиции шифратора.
Кроме того, измеритель обеспечивает индикацию текущего времени. Поле считывания представляет собой светодиодный дисплей, который обеспечивает отображение со следующими цветами: красный, зеленый и оранжевый.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Измеряемый входной сигнал может быть произвольно преобразован с использованием индивидуальной 21-точечной характеристики.
Ососбенности прибора
- цвета дисплея раздельно программируются в трех диапазонах
- программируемые пороги превышения индицируемых значений
- 2 реле тревог с нормально разомкнутыми контактами, работающие в 6 режимах
- 2 переключающих реле тревог с переключающими контактами, работающие в 6 режимах (опция)
- сигнализация превышения измеряемого диапазона автоматическое задание позиции десятичной точки
- программирование тревог и аналоговых выходов по их реагированию на заданное входное значение (основной или дополнительный вход)
- дополнительный вход счетчика
- управляющие входы для управления работой основного входа, дополнительного входа, или обоих одновременно
- сигнализация состояния дополнительного входа возможность управления работой счетчика при помощи клавиатуры измерителя
- автоматический сброс счетчика при достижении заданного значения часы реального времени с автономным питанием в случае пропадания питания измерителя
- программирование времени усреднения - функция в виде движущегося окна с заданием времени усреднения до 1 часа
- управление заданными значениями параметров блокировка вводимых параметров путем использования пароля
- пересчет измеренной величины с использованием 21-точечной индивидуальной характеристики
- обслуживание интерфейса с протоколом MODBUS в режиме RTU (опция)
- преобразование измеренного значения в стандартный сигнал тока или напряжения (программируется - опция)
- выделение яркостью единиц измерения
- сигнализация состояния тревоги - включение тревоги и выделение яркостью номера выхода
- гальваническая развязка импульсных входов
- гальваническая развязка контактов: тревога, питание, входы, аналоговый, выход дополнительного питания, интерфейс RS-485.
- класс защиты с передней стороны: IP65
- габаритные размеры: 96 х 48 х 93 мм (с клеммами).
- корпус прибора изготовлен из пластика.
Техническая документация
Параметры
Модель N30O пришла на смену устаревшей модели N11O.
| Диапазоны измерения N30O - цифрового частотомера | ||
| Типы входов | Типы входов | Точность |
| Число импульсов Cntr | -19 999..99 999* | ±1 импульс |
| Частота0,05...99 999 Гц***0,01 | ||
| Частота >10 кГц | 1...99 999 Гц (диапазон измерения до 1 МГц)** | 0,01 |
| Скорость вращения | 0,05...99 999 [об/мин]* | 0,01 |
| Период t < 10 с | 0,0001...11 [с]* | 0,01 |
| Период t > 10 с | 0,0001...3600 [с]* | 0,01 |
| Счетчик времени работы | 0...99 999 [ч] | 0,5 с/24 часа |
| Текущее время | 00.00...23,59 | 0,5 с/24 часа |
| Шифратор | -19 999...99 999 | - |
| * максимальная частота входного сигнала 100 кГц | ||
| ** максимальная частота входного сигнала 1 МГц. | ||
| *** максимальная частота входного сигнала, диапазон измерения 10 Гц. | ||
| Релейные выходы | – реле, не находящиеся под напряжением, нормально разомкнутые контакты, нагрузка 250 В ~/0,5 А ~ – реле, не находящиеся под напряжением, переключающие контакты, нагрузка 250 В ~/0,5 А ~ |
|
| Аналоговые выходы (опция) |
– программируемые, ток 0/4…20 мА, сопротивление нагрузки ≤500 Ом – программируемые, напряжение 0…10 В, сопротивление нагрузки ≥500 Ом |
|
| Выход дополнительного питания |
24 В пост./30 мА | |
| Выход тревоги с открытым коллектором (опция) | выход с открытым коллектором, пассивный npn, 30 В пост./30 мА |
|
| Входные сигналы | напряжение 5...36 В пост., гальванически развязаны | |
| Длительность сигналов управления | более 10 мс | |
| Последовательный интерфейс | RS-485 (опция) | |
| Протокол передачи | MODBUS RTU | |
| Ошибка аналогового выхода | 0,2% от заданного диапазона | |
| Уровень защиты корпуса: | ||
| с передней стороны | IP65 | |
| со стороны контактов | IP10 | |
| Масса | < 0,2 кг | |
| Габаритные размеры | 96 x 48 x 93 мм (с контактами) | |
| Номинальные условия и нормальные рабочие условия | ||
| питание | 85...253 В пост./перем. 40...400 Гц или 20...40 В пост./перем. 40...400 Гц |
|
| входной сигнал | 5...24 В пост. | |
| длительность импульса управления | > 10 мс (более короткие импульсы игнорируются) | |
| температура окружающей среды | -25...23...+55oC | |
| относительная влажность воздуха | 25...95% (не допускается конденсация водяных паров) | |
| рабочее положение | любое | |
| Дополнительные ошибки | ||
| от изменения температуры | для аналоговых входов и выходов 50% от точности/10 K |
|
| Стандарты, использованные при разработке прибора: Электромагнитная совместимость | ||
| помехозащищенность в соотв. с EN 61000-6-2 | ||
| излучение помех в соотв. с EN 61000-6-4 | ||
| Требования по безопасности | ||
| В соответствии со стандартом EN61010-1: | ||
| изоляция между цепями | обычная | |
| категория установки | III | |
| уровень загрязнений | 2 | |
| Максимальное напряжение между фазой и заземлением: | ||
| 300 В для цепей питания | ||
| 50 В для других цепей | ||
| высота над уровнем моря: < 2000 м. | ||
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
