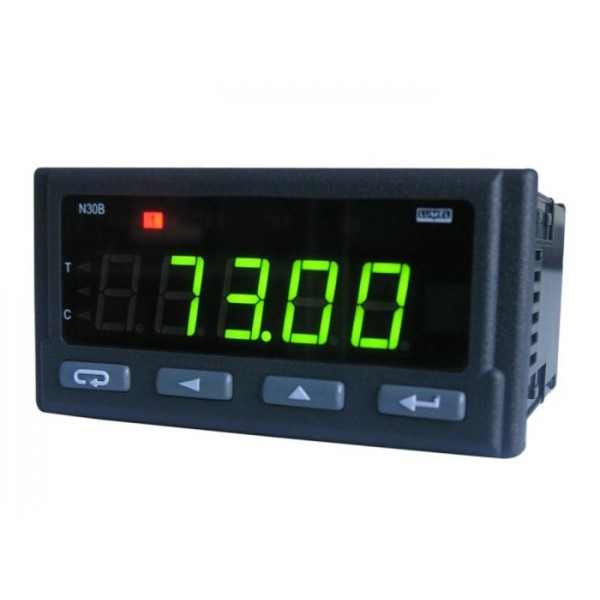

N30B - Цифровой измерительный прибор, индикатор измеряемых параметров по RS485 (Modbus RTU)
N30B - Цифровой измерительный прибор, индикатор измеряемых параметров по RS485 (Modbus RTU)
Цифровой измерительный прибор N30B предназначен для отображения результатов измерений, полученных через интерфейс RS485. Возможное применение: для отображения температуры и влажности заданных по цифровому интерфейсу RS485 (протокол MODBUS RTU) от датчика P18.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Техническая документация
Параметры
Характеристики
- считывание и запись данных с приборов через интерфейс RS485 с протоколом Modbus RTU
- 2 интерфейса RS485 с протоколом Modbus RTU
- 3-х цветный дисплей (высота 14мм), программируется в трех диапазонах отображаемой величины
- 21-точечная индивидуальная характеристика (перемасштабирование индикации)
- внутренняя память (350064 записей)
- запись данных на карту памяти MMC/SD емкостью 4Гб
- архивация данных на ПК в базе данных MySQL
- преобразование в аналоговый сигнал (0...10В или 0/4...20мА)
- индикация переполнения карты памяти MMC/SD
| N30B - Цифровой измерительный прибор, индикатор измеряемых параметров по RS485 (Modbus RTU) | ||
|
Память |
||
|
Тип памяти |
Объем памяти |
Примечание |
|
Внутренняя |
350064 записи | |
| Карта памяти | до 4Гб | карта MMC/SD |
|
Выходы |
||
| Тип выхода | Свойства | Примечание |
| Релейный выход | - 2 реле, беспотенциальные NO-контакты (250 В AC, 0.5 А AC ) - 2 реле, беспотенциальные перекидываемые контакты (250 В AC, 0.5 А AC) |
|
| Аналоговый выход | - токовый 0/4...20мА, сопротивление нагрузки < 500 Ом - по напряжению 0...10 В, сопротивление нагрузки > 500 Ом |
Ошибка на выходе: 0.2% полной шкалы. Дополнительная температурная ошибка: 50% класса точности / 10К |
| Оптовыход | пассивный npn, 30 В DC/30 мА | Беспотенциальный |
|
Цифровой интерфейс |
||
| Тип интерфейса | Протокол | Скорость передачи |

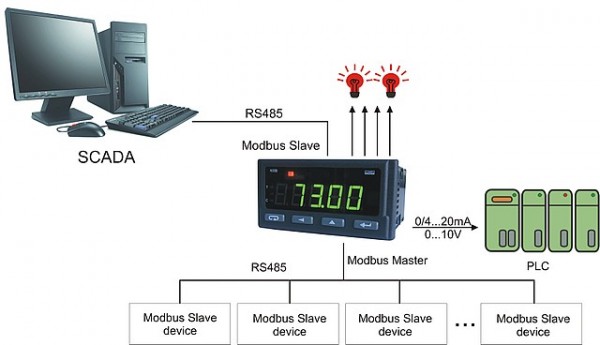

| RS485 | MODBUS RTU Master MODBUS RTU Slave |
4.8, 9.6, 19.2, 38.4, 57.6, 115.2 кбит/с |
