RTM1-Modbus - Датчик комнатной температуры с Modbus
Датчик комнатной температуры с Modbus RTM1-Modbus используется для измерения температуры воздуха. Калибруемый измерительный преобразователь температуры в помещении RTM1-Modbus c возможностью подключения по RS-485 протокол Modbus, на выбор
с дисплеем для отображения измеренной температуры или без него.
Датчик температуры с Modbus RTM1-Modbus изготавливается в элегантном корпусе из пластика с защелкивающейся крышкой.
Калибруемый датчик для помещений RTM1-Modbus измеряет температуру неагрессивных газов, особенно воздуха. В качестве элемента управления можно выбрать потенциометр заданных значений. В качестве опции для вывода значений температуры/влажности/точки росы или заданных значений доступны приборы с ЖК-дисплеем для отображения измеренного значения. Управление средством индикации (ЖК-дисплеем), а также считывание измеренных и рабочих значений осуществляется посредством шинного интерфейса RS-485 протокол Modbus.
| RTM1-Modbus - Датчик комнатной температуры с Modbus | ||||
|
Тип / группа товаров 1 |
Чувствительный элемент | Выход | Комплектация | |

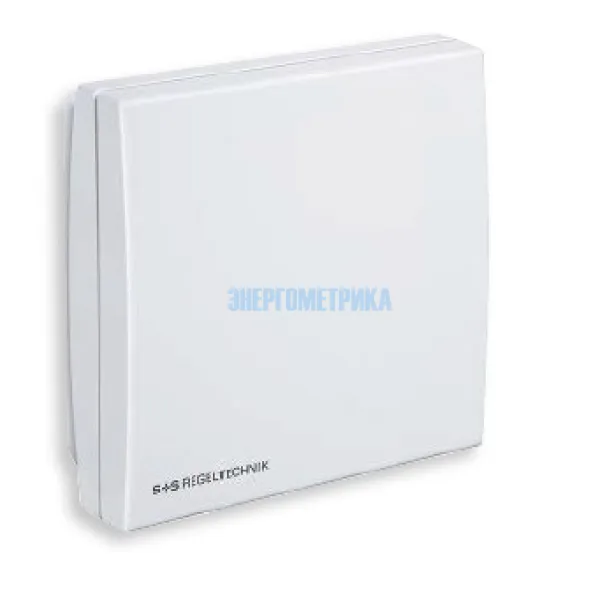

| RTM1-MODBUS | Цифровой | Modbus | - | |
|

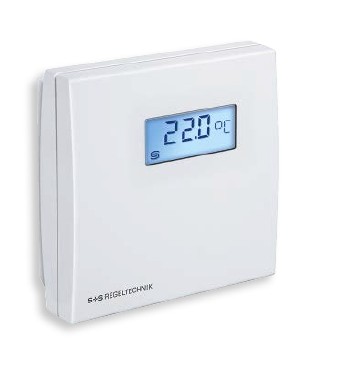

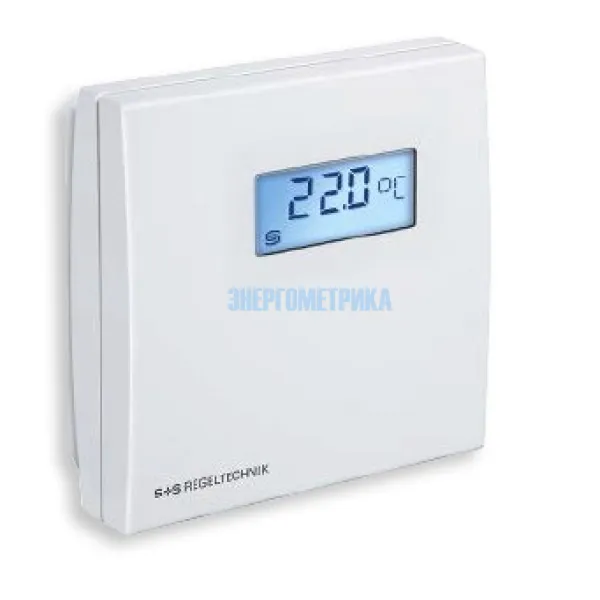

RTM1-MODBUS DISPLAY |
Цифровой | Modbus | - | |
|

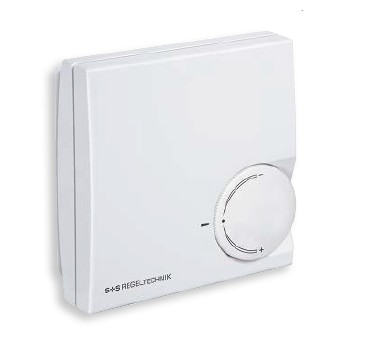

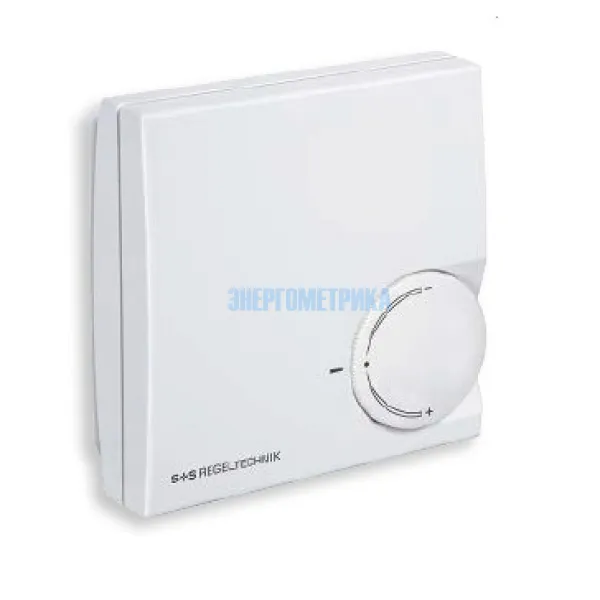

RTM1-MODBUS P |
Цифровой | Modbus | Потенциометр | |
|

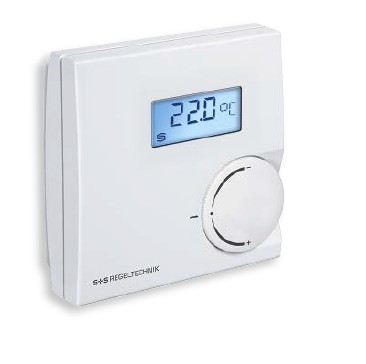

RTM1-MODBUS P DISPLAY |
Цифровой | Modbus | Потенциометр | |
|
Принадлежности: |
KA-2 Коммуникационный адаптер Modbus с интерфейсом USB/RS485 для подключения к системе и/или в качестве активного нагрузочного резистора шины |
|||
| Технические характеристики датчика комнатной температуры с Modbus RTM1-Modbus | |
| Напряжение питания | 24 В перем. тока (±20 %) и 15…36 В пост. тока |
| Потребляемая мощность | < 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Параметры | температура, относительная влажность, точка росы, потенциометр заданных значений |
| Диапазон измерения | 0...+50 °C |
| Погрешность измерения влажности | тип. ± 2,0 % (20...80 % отн. влажности) при +25 °C, иначе ± 3,0 % |
| Погрешность измерения температуры |
± 0,2 K при +25 °C |
| Смещение нуля | ± 10 °C, настраивается с помощью потенциометра |
| Температура окружающей среды | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247 с возможностью настройки |
| Фильтрация сигналов | 4 c / 32 c |
| Монтаж ⁄подключение | при помощи винтов |
| Корпус |
пластик, акрилонитрил-бутадиенстирол (ABS), |
| Размеры корпуса |
85 x 85 x 27 мм (Baldur 1) |
| Монтаж | настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу |
| Допустимая относительная влажность воздуха |
< 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 30 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
| Опционально | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
