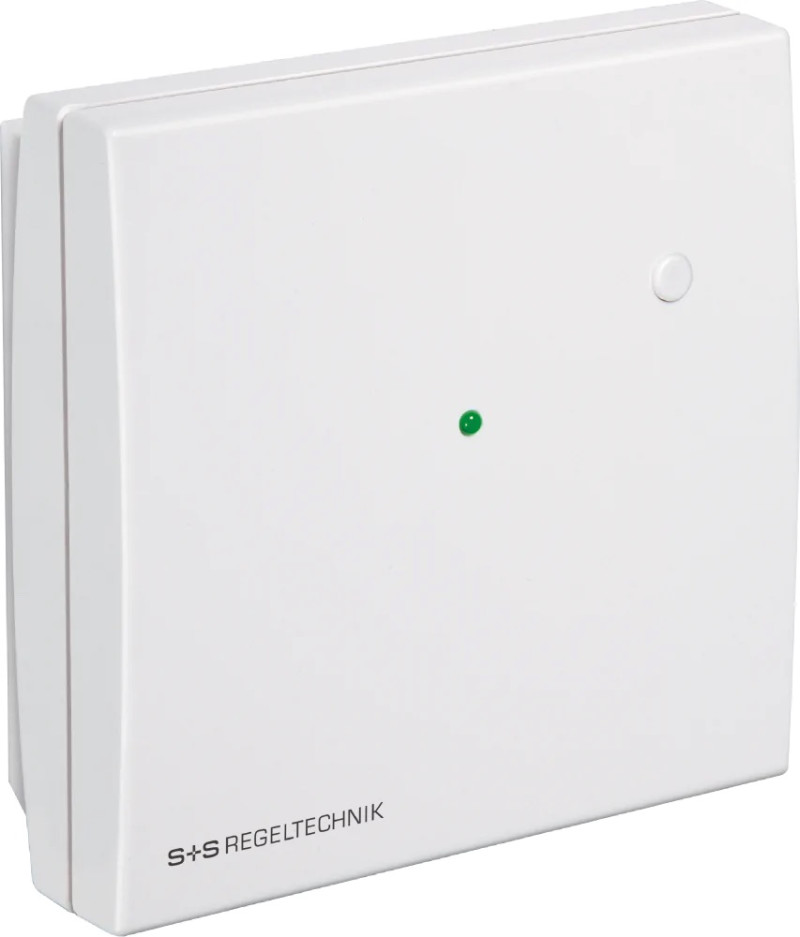

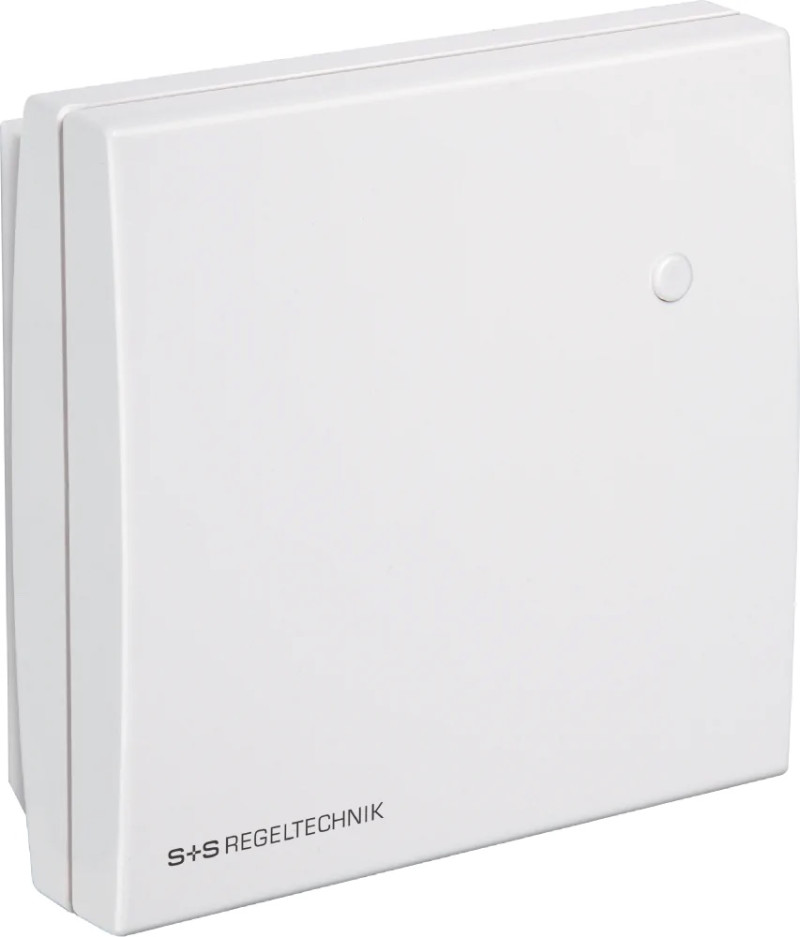

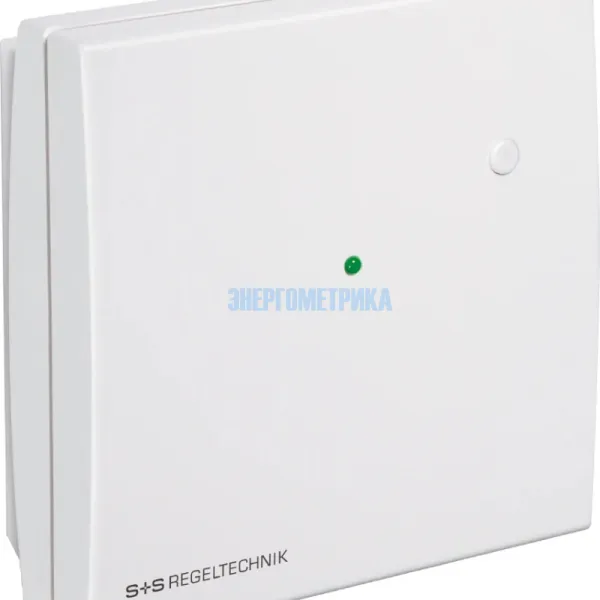

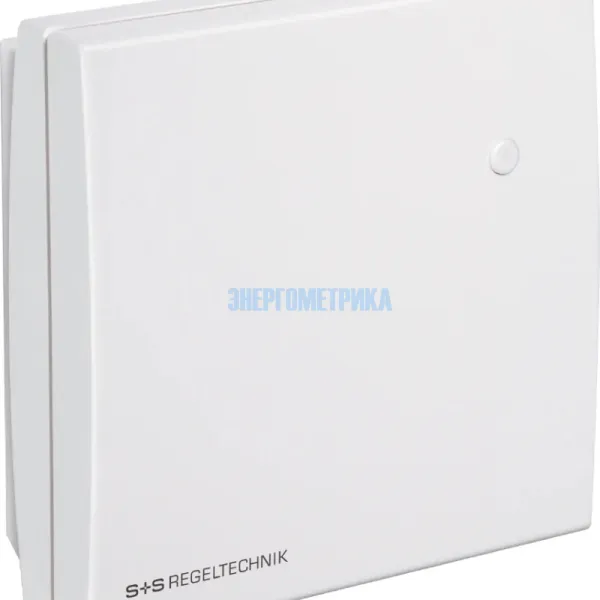

RTF1 - Датчик температуры в помещении для открытой установки

Арт.: RTF1

RTF1 - Датчик температуры в помещении с пассивным выходом, на выбор – с дисплеем (для отображения измеренной температуры) или без дисплея.

RTF1 поставляется в элегантном корпусе из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля, или же в корпусе из высококачественной стали (нижняя и верхняя корпусные детали – стальные, крышка на винтах) – антивандальное исполнение, например, для школ, общежитий и общественных помещений.

Датчик температуры в помещении RTF1 служит для измерения и отображения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых помещениях.

Доступные конфигурации

Модель	Артикул
THERMASGARD® RTF1 Pt100	1101-40A0-1003-000
THERMASGARD® RTF1 Pt1000	1101-40A0-5000-000
THERMASGARD® RTF1 Pt1000A	1101-40A0-6003-000
THERMASGARD® RTF1 Ni1000	1101-40A0-9000-000
THERMASGARD® RTF1 NiTK	1101-40A1-0000-000
THERMASGARD® RTF1 NTC1,8K	1101-40A1-2000-000
THERMASGARD® RTF1 NTC10K	1101-40A1-5000-000
THERMASGARD® RTF1 NTC20K	1101-40A1-6000-000
THERMASGARD® RTF1 KTY81-210	1101-40A2-0000-000
THERMASGARD® RTF1 LM235Z	1101-40A2-1000-000
THERMASGARD® RTF1-SD Pt1000	1101-40D0-5000-000
THERMASGARD® RTF1-SD Ni1000	1101-40D0-9000-000
THERMASGARD® RTF1-SD NiTK	1101-40D1-0000-000
THERMASGARD® RTF1-SD NTC1,8K	1101-40D1-2000-000
THERMASGARD® RTF1-SD NTC10K	1101-40D1-5000-000
THERMASGARD® RTF1-SD NTC20K	1101-40D1-6000-000
THERMASGARD® RTF1-SD NTC10K (B=3695K)	1101-40D1-9000-000
THERMASGARD® RTF1-SD LM235Z	1101-40D2-1000-000

Техническая документация

Параметры

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

Технические характеристики датчика температуры RTF1
Диапазон измерения:	−30 ...+70 °C
Чувствительные элементы ⁄ выход:	пассивный; внутренний PT100, PT1000, NI1000, NI1000TK5000, NTC1,8K, NTC10K, NTC20K, NTC30K, NTC50K, KTY 81-210, LM235Z FET (зависит от модели)
Тип подключения:	по двухпроводной схеме четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально)
Измерительный ток:	прибл. 1 мА
Монтаж ⁄ подключение:	при помощи винтов
Корпус:	пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010), опционально – из высококачественной стали
Размеры:	85 x 85 x 27 мм (Baldur 1) - стандартное исполнение 98 x 98 x 33 мм (Baldur 2) 75 x 75 x 25 мм (VA) – из высококачественной стали

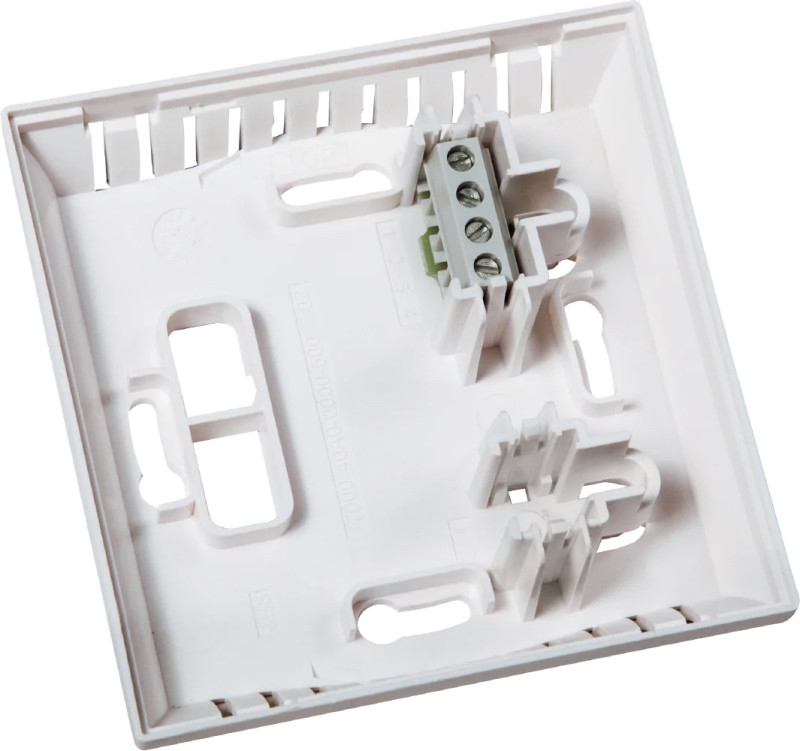

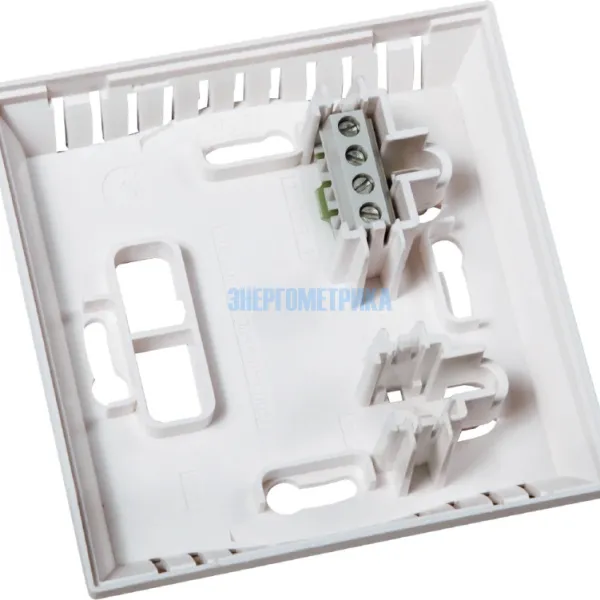

Монтаж:	настенный монтаж или в монтажную коробку Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу в случае открытого монтажа
Электрическое подключение:	0,14–1,5 мм², по винтовым зажимам, с защитой от отвинчивания, только на безопасно малое напряжение, макс. 24 В постоянного тока
Допустимая относительная влажность воздуха:	макс. 90%, без конденсата
Класс защиты:	III (согласно EN 60 730)
Степень защиты:	IP 30 (согласно EN 60 529)

Вам может быть интересно

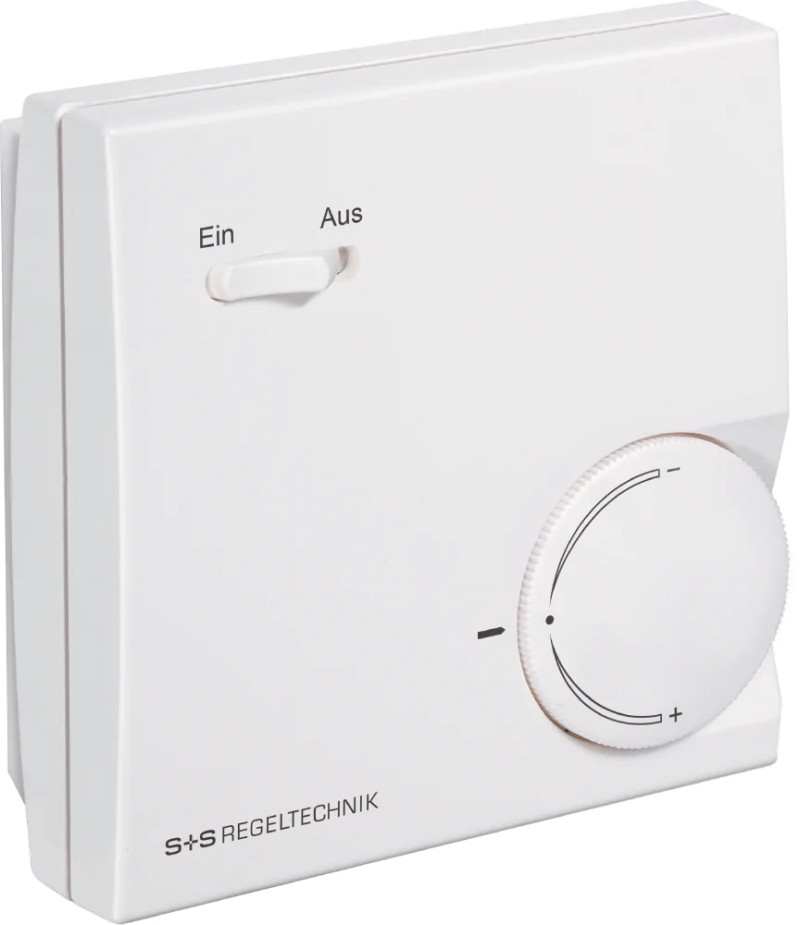

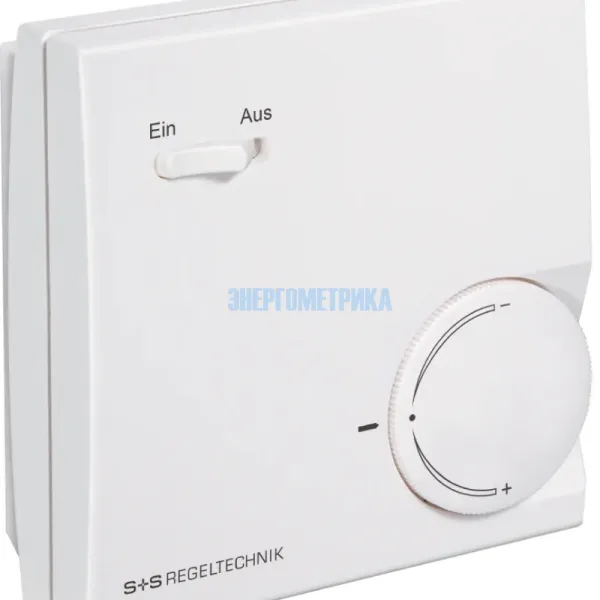

RTFxxP - Датчик температуры в помещении с элементами управления, для открытой установки, серия Odin I

RTFxxP - Датчик температуры в помещении в элегантном корпусе из пластика. Служит для измерения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых помещениях.

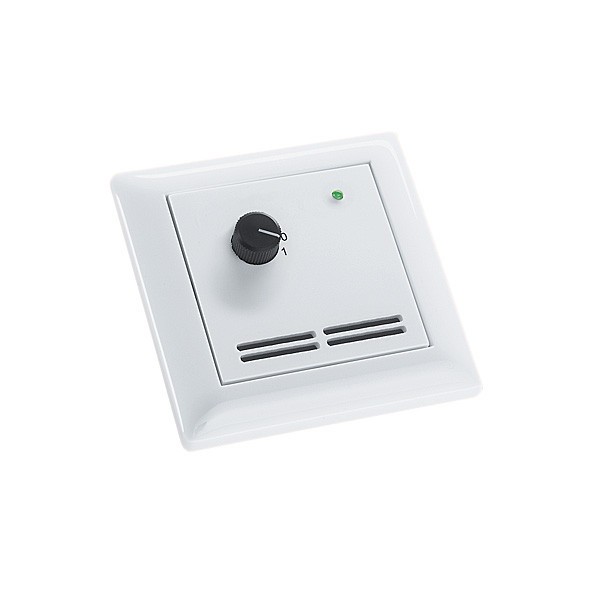

FSTFxxLT - Датчик комнатной температуры для скрытой установки
