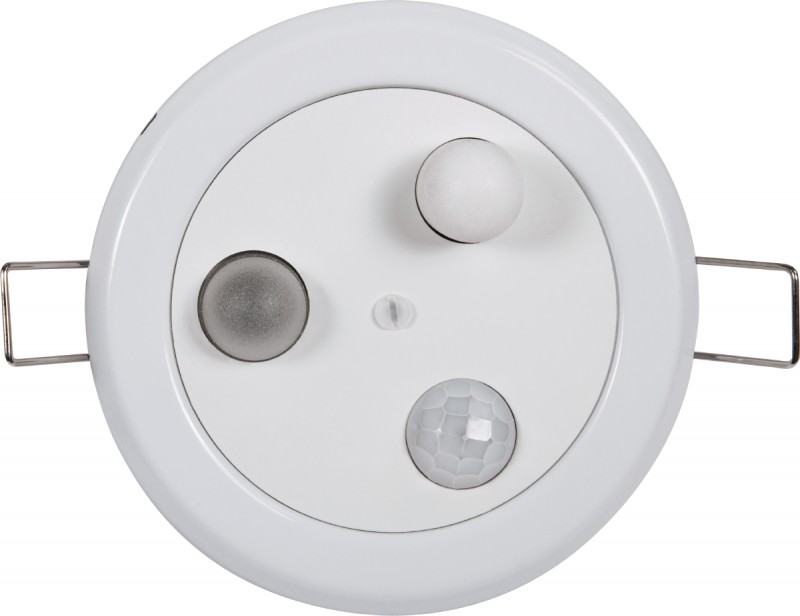

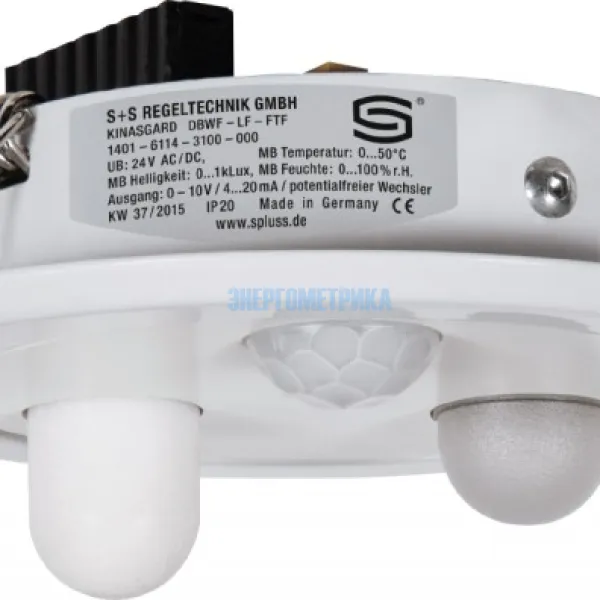

DBWF-LF-FTF - Потолочный датчик движения, мультисенсор
Сигнализатор присутствия, потолочный датчик KINASGARD® / PHOTASGARD® DBWF-LF-FTF регистрирует присутствие людей на расстоянии до 10 м, измеряет силу освещения и освещенность, относительную влажность и температуру. Он устанавливается в запотолочное пространство.
Чувствительный элемент распознает движение в пределах угла охвата 110°, с периметром 360°. Запатентованная оптическая система, состоящая из 20 линз, обеспечивает предельно малый размер темных участков, диаметр которых даже при 10-метровом удалении составляет лишь несколько сантиметров.
Датчик успешно регистрирует даже малые движения. При распознавании движения происходит переключение беспотенциального релейного выхода.
После последнего распознавания движения выход остается активированным в течение заданного времени, которое регулируется внутри прибора с помощью потенциометра и составляет от 4 секунд до прим. 17 минут.
Для измерения температуры и влажности DBWF-LF-FTF имеется соответствующий аналоговый выход 0–10 В, соответственно 0...+50 °C и 0...100 % отн. влажности. Отклонения, связанные с особенностями положения и места монтажа, могут компенсироваться внутри прибора с помощью регулятора смещения.
Для измерения силы освещения и освещенности DBWF-LF-FTF в диапазоне 0...1000 лк или 0...5000 лк (можно выбрать при помощи DIP-переключателя) также имеется аналоговый выход 0...10 В. Кроме того, с помощью DIP-переключателя можно активировать выход распознавания движения в зависимости от освещенности.
Датчики DBWF-LF-FTF служат для контроля жилых помещений и автоматического включения и выключения света и используются в регулирующих устройствах, в системах сигнализации и системах управления функциями в помещениях, например, для снижения температуры в неиспользуемых помещениях.
| DBWF-LF-FTF - Потолочный датчик движения и светочувствительный датчик, датчик температуры и влажности | |||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 2 |
Обнаружение | Выход | |||||||||||||||||||||||||||||||||||
|
DBWF-LF-FTF |
|||||||||||||||||||||||||||||||||||||
| Присутствие + движение |
да/нет (устройства реле on/off) |
переключающий |
|||||||||||||||||||||||||||||||||||
| Освещенность | 0...1000 лк/0...5000 лк (DIP)
|
0-10 В(линеариз.) |
|||||||||||||||||||||||||||||||||||
| Температура | 0...+50 С° | 0-10 В | |||||||||||||||||||||||||||||||||||
| Влажность | 0...100 % отн. вл. | 0-10 В | |||||||||||||||||||||||||||||||||||
| Выходы | 0-10 В или инвертированный 10-0 В (можно выбрать при помощи DIP-переключателя) | ||||||||||||||||||||||||||||||||||||
