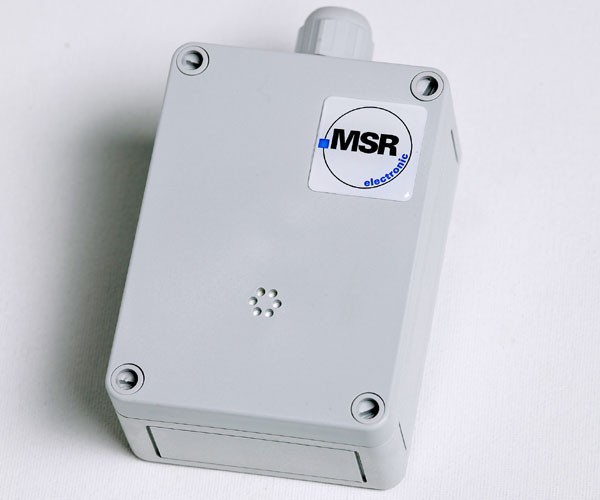

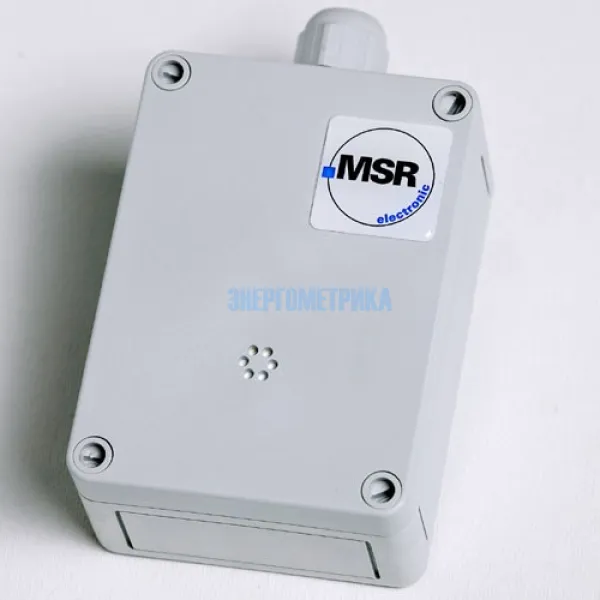

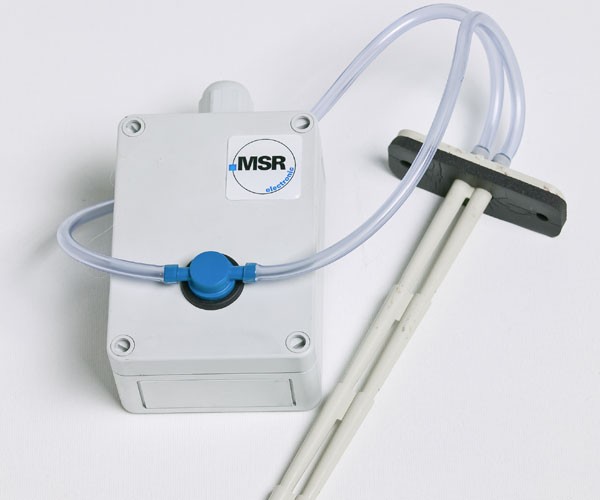

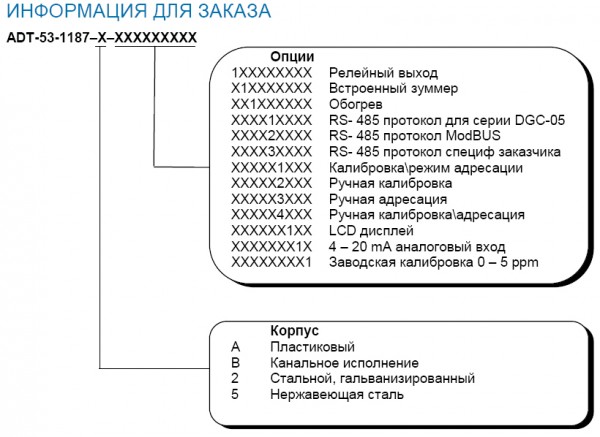

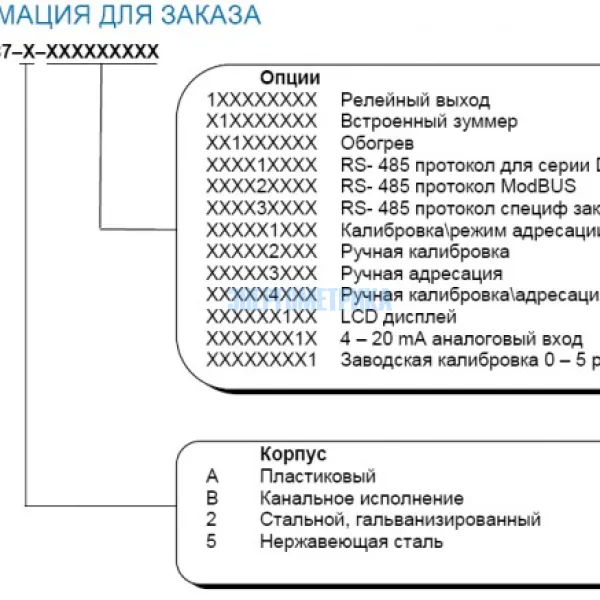

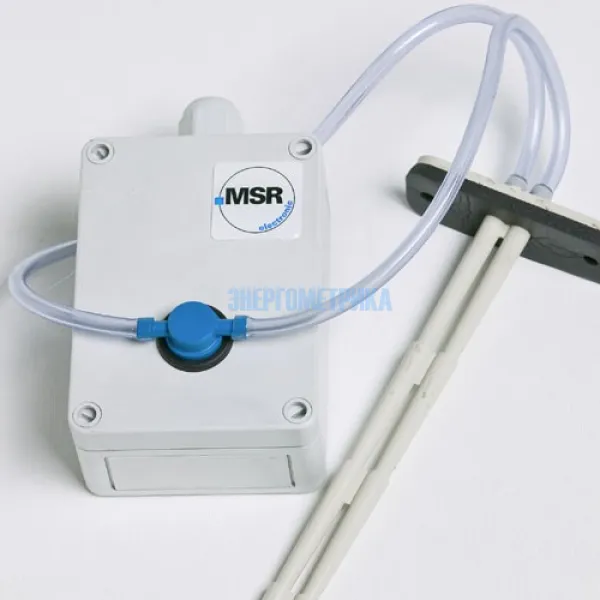

ADT-53-1187 - Датчик фосфина (PH3)
Датчик фосфина ADT-53-1187 используется для обнаружения и контроля уровня содержания в воздухе паров фосфина.
Данный газ является основным фумигантом, используемым на предприятиях, занимающихся хранениям и транспортировкой зерна, так как обладает сильными дезинсекционными свойствами. Находит применение в полупроводниковой промышленности. Фосфин чрезвычайно опасен для человека и теплокровных животных, поражает нервную систему и может вызывать летальный исход.
Электрохимический чувствительный элемент, работающий по принципу диффузионного газообмена, обеспечивает стабильность и точность цифровых измерений в сочетании с компенсацией температурных показателей. Встроенная калибровка позволяет изменять базис отсчета.
Сочетание серийного интерфейса RS – 485 и аналоговых сигналов 4-20 mA/2-10 В на выходе дает возможность интегрировать прибор в различные автоматизированные системы.
Дополнительными опциями являются реле с возможностью переключения порогов, релейный выход, дополнительный вход 4-20 mA, подогрев, зуммер, дисплей.
| Основные свойства датчика фосфина ADT-53-1187 | ||
| Определяемый газ | Фосфин Phosphine (PH3) | |
| Чувствительный элемент | Электрохимический, газообмен-диффузия | |
| Диапазон измерения | 0 - 5 ppm | |
| Давление | Атмосферное ± 10 % | |
| Влажность | 15 – 90 % RH non-condensing | |
| Температура хранения | 5 °C -30 °C | |
| Время хранения | Max. 6 месяцев | |
| Высота монтажа | 0.8 m | |
| Точность | ± 0,03 ppm | |
| Повторяемость | < 2 % of reading | |
| Дрейф нуля | < 2% потери сигнала в месяц | |
| Время реакции | t90 £ 25 sec | |
| Долговечность | > 2 года эксплуатации в нормальных условиях | |
| Температурный диапазон | -10 °C to + 45 °C | |
| Перекрестная чувствительность* | Концентрация (ppm) | Реакция (ppm PH3) |
| Carbon monoxide, CO | 100 | 0 |
| Silane, SiH4 | 10 | 5 |
| Sulphur dioxide, SO2 | 100 | 25 |
| Hydrogen sulphide, H2S | 34 | ~ 8 |
| Nitrogen oxide, NO | 100 | 0 |
| Nitrogen dioxide, NO2 | 100 | ~ - 30 |
| Hydrogen, H2 | 100 | 0 |
| Электрические характеристики | ||
| Напряжение питания | 18 - 28 VDC/AC, защита от обратной полярности | |
| Потребляемая мощность (без опций) | 22 mA, max. (0,6 VA) | |
| Выходной сигнал | ||
| Аналоговый сигнал | (0) 4 – 20 mA, load £ 500, | |
| На выбор: | ||
| Тока / напряжение | (0) 2 - 10 V; load ≥ 50 k Ω | |
| Начало шкалы 0 / 20 % | Пропорц, защита от перегрузки и короткого замыкания | |
| Серийный интерфейс | ||
| Приемопередача | RS 485 / 19200 Baud (9600 at Mod_Bus) | |
| Физические характеристики | ||
| Корпус пластик Тип A* | Поликарбонат | |
| Воспламеняемость | UL 94 V2 | |
| Цвет корпуса | RAL 7032 (светло серый) | |
| Размеры (W x H x D) | 94 x 130 x 57 mm | |
| Вес | Приблизительно 0.5 kg | |
| Инсталляция | Настенный | |
| Класс защиты | IP 65 | |
| Кабельный ввод | Стандартный 1 x M 20 | |
| Присоединение | Винтовое, min. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14 AWG) | |
| Расстояние | Токовый сигнал: ca. 500 m (1500 ft) Сигнал напряжение: ca. 200 m (600 ft.) |
|
| Руководящие документы | EMC Directive 2004 / 108 / EEC, CE | |
| Гарантии | 1 год на материал (без сенсора) | |
| Опции | ||
| Релейные выходы | ||
| Alarm relay 1 | 30 VAC/DC 0,5 A, potential-free, SPDT | |
| Alarm relay 2 | 30 VAC/DC 0,5 A, potential-free, SPNO/SPNC | |
| Потребляемая мощность | 30 mA, max. 0,8 VA | |
| Зуммер | ||
| Звуковое давление | 85 dB (расстояние 300 mm) (1 ft.) | |
| Частота | 3,5 kHz | |
| Потребляемая мощность | 30 mA, max. 0,8 VA | |
| LCD Дисплей | ||
| LCD | 2 линии по 16 символов | |
| Потребляемая мощность | 10 mA, max. 0,3 VA | |
| Обогрев | ||
| Температура контроля | 3 °C ±2°C | |
| Температура окр. Среды | - 40 °C | |
| Питание | 18 - 28 VDC/AC | |
| Потребляемая мощность | 0,3 A; 7,5 VA | |
| Аналоговый вход | ||
| Только для RS-485 | 4 – 20 mA защита от перегрузки и короткого замыкания, входное сопротивление 200 Ω | |
| Питание для передатчика | 24 VDC max. load 50 mA | |
| *Другие газы также могут влиять на чувствительность. Указанные данные о кросс-чувствительности действительны только для новых датчиков | ||
При создании системы мониторинга с использованием серии ADT применяются специализированные газовые контроллеры:
| MGC-03 | Максимум 2 точки измерения, максимум 4 релейных выхода |
| GC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов |
| DGC-03 | Максимум 16 точек измерения, максимум 7 релейных выходов |
| DGC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов* |
- ADT531187_datasheet_RU.pdf 534.8 КB
- ADT-X3-ModBus_RU.pdf 227.6 КB
