ND10 - Анализатор параметров трехфазной сети
Артикул: ND10
Анализатор параметров трехфазной сети ND10 предназначен для измерения параметров трехфазной 3-х или 4-х проводной сети при симметричной или несимметричной нагрузке.
Особенности:
- измерение: параметры сети питания в 4-х проводных симметричных и несимметричных систем, THD факторами для токов и напряжений,
- показания с учетом значения запрограммированных коэффициентов,

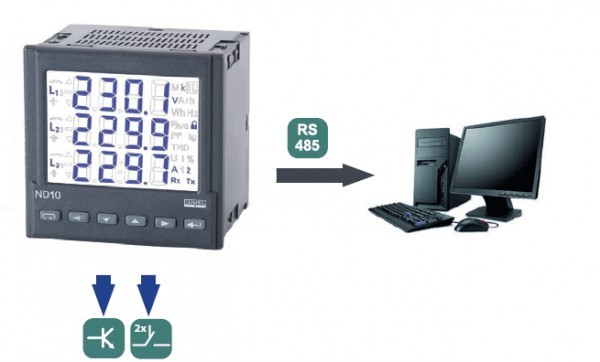

- 2 выходных реле, 1 импульсный выход для активной энергии,
- RS485 интерфейс с протоколом MODBUS (опция),
- степень защиты передней панели: IP65.
- Габаритные размеры: 96 х 96 х 77 мм
| Анализатор параметров трехфазной сети ND10 |
|||||||
|
Измеряемый параметр |
Измерительный диапазон | L1 | L2 | L3 | Σ | Базовая погрешность | |
|
Ток 1 A ~ 5 A ~ |
0.00...1.5 кA 0.00 ... 60 кA |
0,005...1,200 A~ 0,025...6,000 A~ |
• | • | • | ± 0.2 % | |
|
Напряжение фазное (L-N) 57,7 В ~ 230 В ~ 290 В ~ |
0.0 ... 230.8 кВ 0.0 ... 1.012 МВ 0.0 ... 1.200 МВ |
50...64 В~ 195...253 В~ 246...300 В~ |
• | • | • | ± 0.2 % | |
|
Напряжение межфазное (L-L) 100 В ~ 400 В ~ 500 В ~ |
0.0 ... 440 kВ 0.0 ... 1.752 МВ 0.0 ... 2.000 МВ |
85...110 В~ 340 ... 440 В~ 425 ... 520 В~ |
• | • | • | ± 0.5 % | |
|
Частота |
47.0 ... 63.0 Гц | 47.0 ... 63.0 Гц | • |
• |
• |
± 0.5 % | |
| Активная мощность | -9999 MW ... 0.00 W ... 9999 MW | -1,52 kW...1,0 W...1,52 kW | • | • | • | • | ± 0.5 % |
| Реактивная мощность | -9999 Mvar ...0.00 var ... 9999 Mvar | -1.52 kvar...1.0 var...1.52 kvar | • | • | • | • | ± 0.5 % |
| Полная мощность | 0.00 VA ... 9999 MVA | 1.0 VA...1.52 kVA | • | • | • | • | ± 0.5 % |
| PF | -1 ... 0... 1 | -1 ... 0... 1 | • | • | • | • | ± 1 % |
|
tg φ |
1.2...0...1.2 | -1.2...0...1.2 | • | • | • | • | ± 1 % |
| cos φ | -1...1 | -1...1 | • | • | • | • | ± 1 % |
| φ | -180...180 | -180...180 | • | • | • | ± 0.5 % | |
| Исходящая активная энергия | 0 ... 99 999 999.9 kWh | • | ± 0.5 % | ||||
| Входящая активная энергия | 0 ... 99 999 999.9 kWh | • | ± 0.5 % | ||||
| Индуктивная реактивная энергия | 0 ... 99 999 999.9 kvarh | • | ± 0.5 % | ||||
| 0 ... 99 999 999.9 kvarh | • | ± 0.5 % | |||||
| THD | 0 ... 100% | 0 ... 100% | • | • | • | ± 5 % | |
