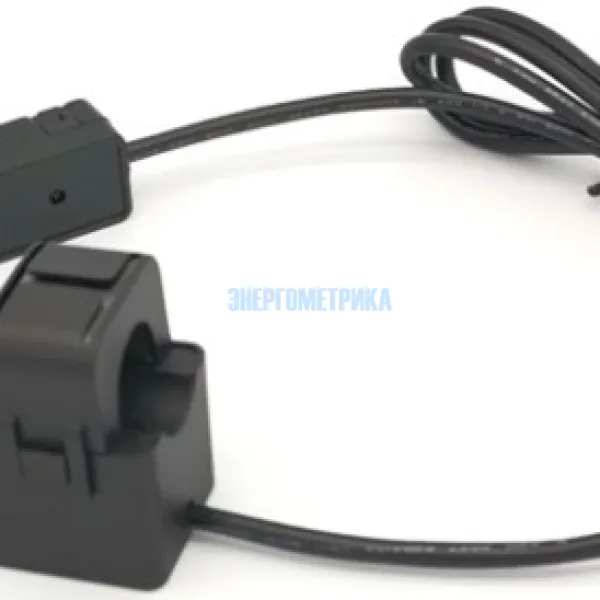

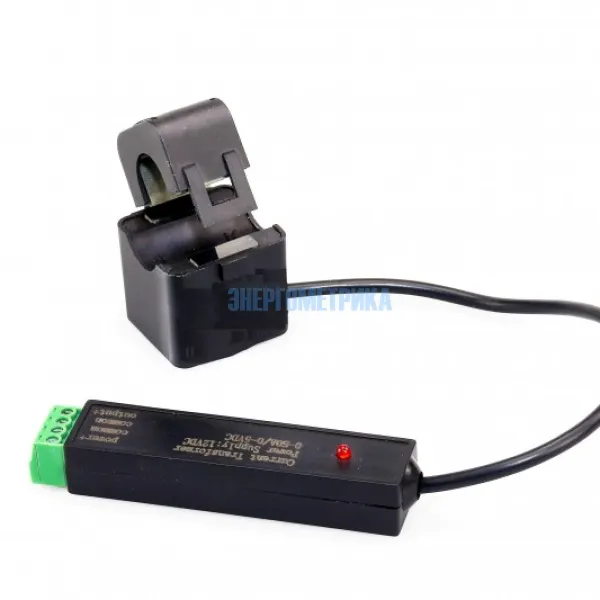

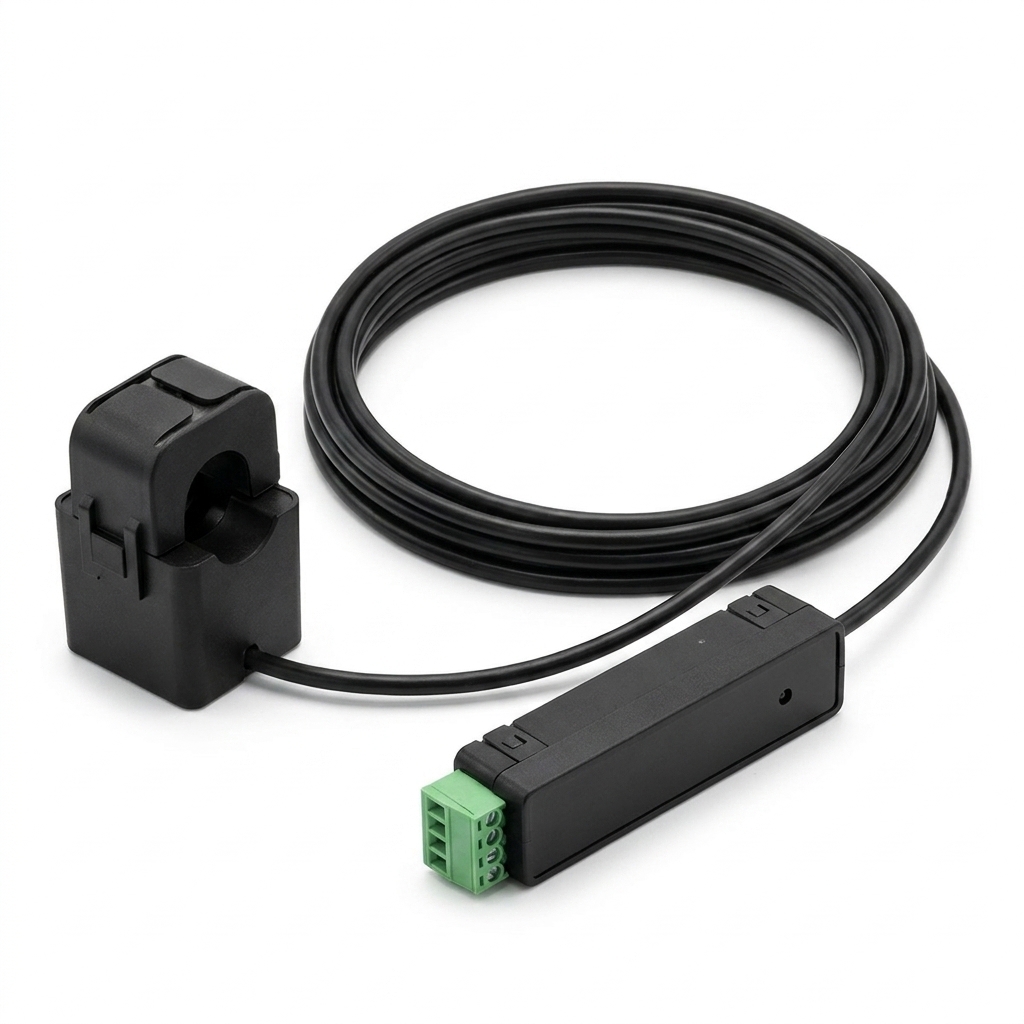

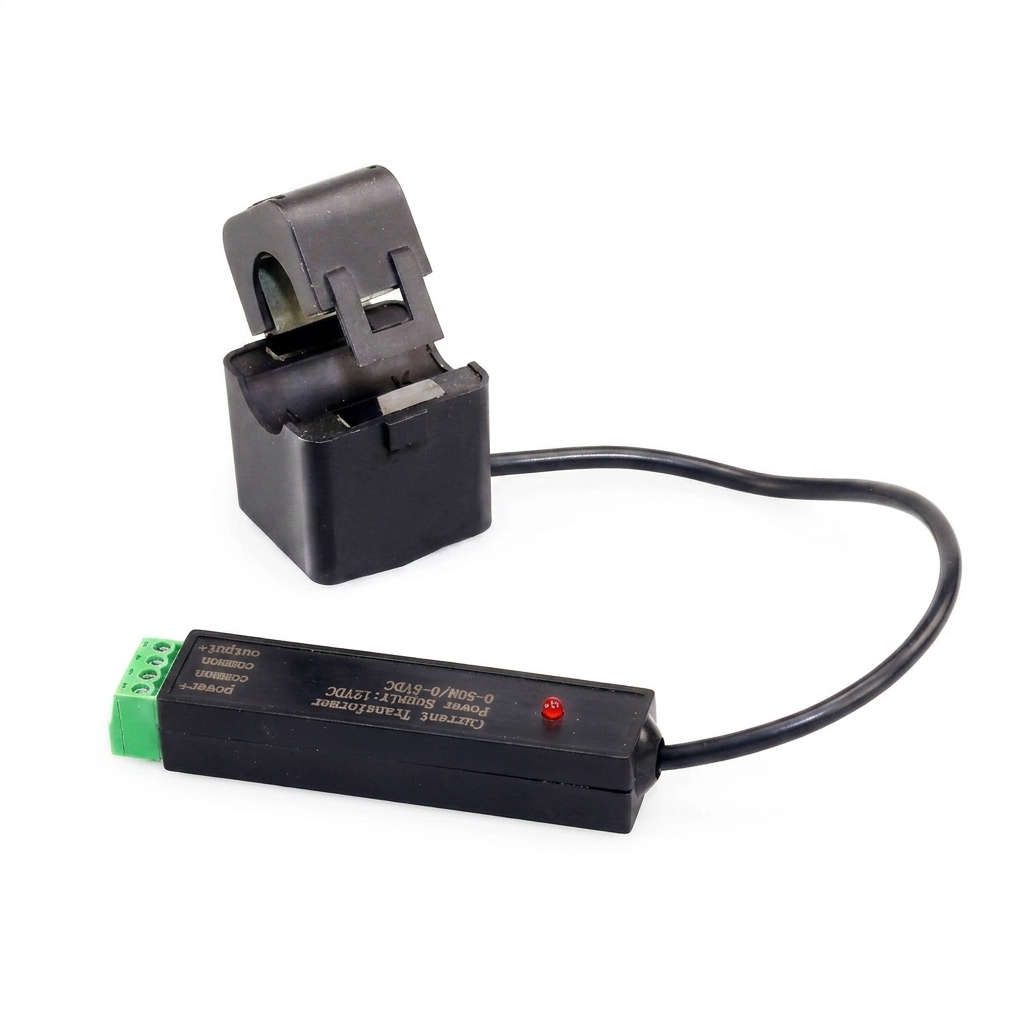

TTC-SCT-PT - Разъемный трансформатор тока
TTC-SCT-PT - Разъемный трансформатор тока
Разъемный трансформатор тока серии TTC-SCT-PT применяется для двигателей и интеллектуальных низковольтных интеллектуальных систем контроля тока нагрузки, таких как распределительный шкаф питания и автоматизация с помощью ПЛК.
Преобразователь тока преобразует сигнал переменного тока в стандартный электрический сигнал, приводит в действие и передает его в режиме постоянного напряжения или постоянного тока.
Преимущества TTC-SCT-PT высокая точность, небольшие размеры, низкое энергопотребление, высокая помехозащищенность.
Техническая документация
Параметры
| Технические характеристики разъемного трансформатора тока TTC-SCT-PT | |||||||||||||||||||||||||||||||||||||||
| Диапазон тока (переменный ток) | TTC-SCT-PT10 | TTC-SCT-PT16 | TTC-STC-PT24 | TTC-SCT-PT36 | TTC-SCT-PT50 | ||||||||||||||||||||||||||||||||||
| 5-80 А | 10-120 А | 10-300 А | 10-500 А | 10-1000 А | |||||||||||||||||||||||||||||||||||
| Диапазон измерения | 1% - 100% | ||||||||||||||||||||||||||||||||||||||
| Частота питания | 45-65 Гц | ||||||||||||||||||||||||||||||||||||||
| Выход |
0-5 В постоянного тока (при нагрузке более 100 кОм) 0-10 В постоянного тока (при нагрузке более 100 кОм) 4-20 мА постоянного тока (при нагрузке менее 500 Ом) |
||||||||||||||||||||||||||||||||||||||
| Напряжение питания | 12 В постоянного напряжения | ||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность | ＜40 мА | ||||||||||||||||||||||||||||||||||||||
| Смещенный дрейф | -25～+70℃ ≤±1 мВ | ||||||||||||||||||||||||||||||||||||||
| Точность | ≤1% | ||||||||||||||||||||||||||||||||||||||
| Линейность | ≤1%FS | ||||||||||||||||||||||||||||||||||||||
| Время отклика | ≤20 мс | ||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | Переменный ток, 1 мин 10 кВ | ||||||||||||||||||||||||||||||||||||||
| Сопротивление изоляции | 500 В постоянного тока, 1000 МОм | ||||||||||||||||||||||||||||||||||||||
| Рабочая температура | от -25 до +70 ℃ | ||||||||||||||||||||||||||||||||||||||
| Температура хранения | от -40 до +85 ℃ | ||||||||||||||||||||||||||||||||||||||
