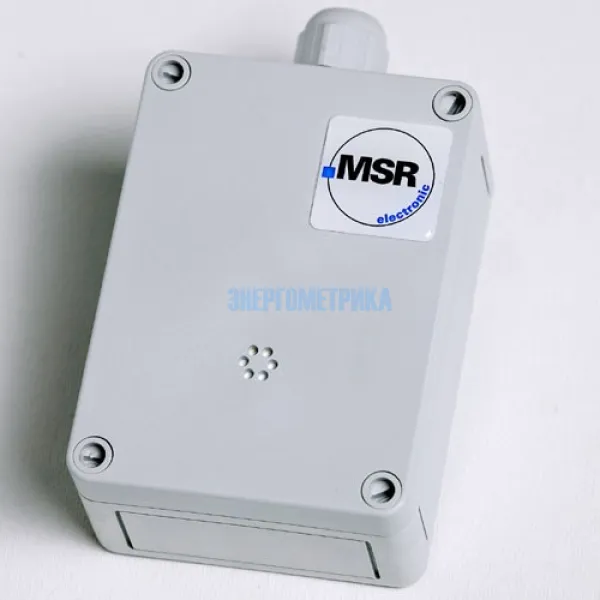

ADT-53-1129 - Датчик оксида азота (NO)

Арт.: ADT-53-1129

Датчик оксида азота (NO) ADT-53-1129 позволяет обнаруживать пары монооксида азота в воздухе и контролировать их концентрацию, в том числе в цифровом диапазоне наряду с компенсацией температурных показателей.

Датчик оксида азота может применяться в тоннелях и подземных паркингах, мастерских, на погрузочно-разгрузочных площадках, территориях торговых центров и других помещений коммерческого или промышленного назначения.

Электрохимический чувствительный элемент, работающий по принципу диффузионного газообмена, позволяет определять наличие монооксида азота в воздухе в диапазоне 0-25 ppm (заводские настройки).

Интегрированная калибровка имеет функцию выбора базиса отсчета.

Аналоговый сигнал 4-20 mA/2-10 В на выходе в сочетании с серийным интерфейсом RS – 485 позволяет совмещать устройство с элементами различных автоматизированных систем.

Техническая документация

Параметры

Техничекие характеристики датчика оксида азота (NO)
Основные свойства датчика
Определяемый газ	Оксид азота (Nitrogen oxide (NO))
Чувствительный элемент	Электрохимический, газообмен-диффузия
Диапазон измерения:	0 - 25 ppm (фабричная установка) Настраиваемая 0 - 10 to 0 - 25 ppm
Температурный диапазон	-10 °C to + 45 °C (14 °F to 113 °F)
Давление	Атмосферное ± 15 %
Температура хранения	Max. 3 месяца
Высота монтажа	Под потолком
Точность	0,15 ppm
Повторяемость	< 2 % of reading
Дрейф нуля	< 2% потери сигнала в месяц
Время реакции	t90 < 25 sec.
Долговечность	> 3 года эксплуатации в нормальных условиях
Перекрестная чувствительность*	Концентрация (ppm)	Реакция (ppm)
Carbon monoxide; CO	300	0
Nitrogen dioxide, NO2	20	< 5
Sulphur dioxide, SO2	5	0
Hydrogen sulphide, H2S	15	< 5
Hydrogen, H2	300	0
Электрические характеристики
Напряжение питания	18 - 28 VDC/AC, защита от обратной полярности (для 2-проводного режима VDC)
Потребляемая мощность (без опций)
Аналоговый режим	22 mA, max. (0,6 VA)
Шинный режим	12 mA, max. (0,3 VA)
Выходной сигнал
Аналоговый сигнал	(0) 4 – 20 mA, load ≤ 500 Ω,
На выбор: Тока / напряжение	(0) 2 - 10 V; load ≥ 50 k Ω
Начало шкалы 0 / 20 %	Пропорц, защита от перегрузки и короткого замыкания
Серийный интерфейс
Приемопередача	RS 485 / 19200 Baud (9600 at Mod_Bus)
Протокол	В зависимости от версии
Физические характеристики
Корпус пластик Тип A*	Поликарбонат
Воспламеняемость	UL 94 V2
Цвет корпуса*	RAL 7032 (светло серый)
Размеры (W x H x D)	94 x 130 x 57 mm (3.7 x 5.12 x 2.24 inch.)
Вес	Приблизительно 0.5 kg (1.1 Ibs.)
Класс защиты	IP 65
Инсталляция	Настенный
Кабельный ввод	Стандартный 1 x M 20
Присоединение	Винтовое, min. 0.25 mm2 (24 AWG) max. 2.5 mm2 (14 AWG)
Расстояние	Токовый сигнал: ca. 500 m (1500 ft) Сигнал напряжение: ca. 200 m (600 ft.)
Руководящие документы	EMC Directive 2004 / 108 / EEC CE
Гарантии	1 год на материал (без сенсора)
Релейные выходы
Alarm relay 1	30 VAC/DC 0,5 A, potential-free, SPDT
Alarm relay 2	30 VAC/DC 0,5 A, potential-free, SPNO/SPNC
Потребляемая мощность	30 mA, max. 0,8 VA
Зуммер
Звуковое давление	85 dB (расстояние 300 mm) (1 ft.)
Частота	3,5 kHz
Потребляемая мощность	30 mA, max. 0,8 VA)
LCD Дисплей
LCD	2 линии по 16 символов
Потребляемая мощность	10 mA, max. 0,3 VA)
Обогрев
Температура контроля	3 °C ±2°C (37,4 °F ± 3,6 °F)
Температура окр. среды	- 30 °C (-22 °F)
Питание	18 - 28 VDC/AC
Потребляемая мощность	0,3 A; 7,5 VA
Аналоговый вход
Только для RS-485	4 – 20 mA защита от перегрузки и короткого замыкания, входное сопротивление 200 Ω
Питание для передатчика	24 VDC max. load 50 mA

При использовании датчиков серии ADT для создания систем контроля рекомендуется применять специализированные газовые контроллеры:
MGC-03	Максимум 2 точки измерения, максимум 4 релейных выхода
GC-05 с RS485	Максимум 96 точек измерения, максимум 30 релейных выходов
DGC-03	Максимум 16 точек измерения, максимум 7 релейных выходов
DGC-05 с RS485	Максимум 96 точек измерения, максимум 30 релейных выходов*
