Датчики движения охранные

Раздел объединяет датчики присутствия и движения серии KINASGARD для систем автоматизации зданий и охранной сигнализации. Прибор распознаёт два состояния — присутствие человека и наличие движения — и формирует релейный сигнал, по которому система управления реагирует изменением параметров помещения: включением освещения, снижением температуры отопления в пустующей зоне, активацией сигнализации.

Принцип обнаружения

Чувствительный элемент фиксирует разность температур между объектом и фоном — типовое значение чувствительности порядка 5 К. Встроенная фильтрация сигнала длительностью около 5 секунд отсекает кратковременные помехи и исключает ложные срабатывания от случайных тепловых колебаний в поле зрения датчика. Выходной сигнал — беспотенциальный замыкающий контакт (сигнальное реле), который переключается в двух режимах: «движение и присутствие» или «без движения и присутствия».

Конструктивные исполнения

Линейка охватывает все типовые точки установки в здании:

• настенный датчик для внутренних помещений — открытый монтаж, корпус из пластика с защёлкивающейся крышкой, крепление на вертикально или горизонтально установленную коробку

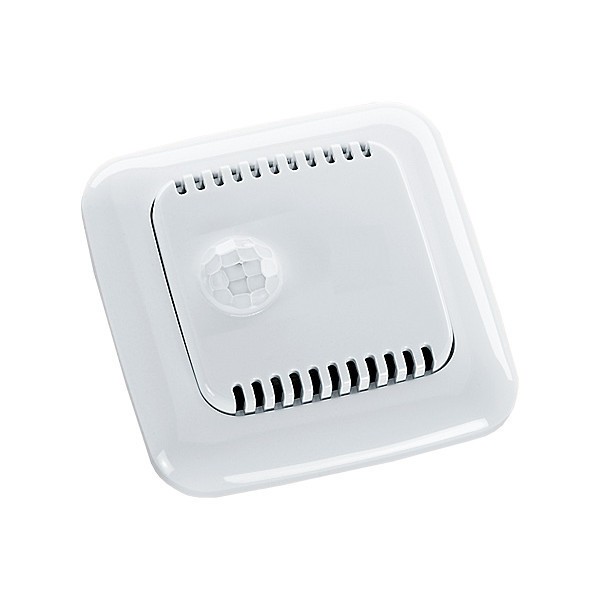

• настенный датчик для скрытой установки — монтируется в стандартную плоскую рамку для выключателей, не выделяется на фоне интерьера
• потолочный датчик — стандартное и компактное исполнение, дальность обнаружения около 3–3,4 м, устанавливается в запотолочное пространство коридоров, офисных, жилых и торговых помещений

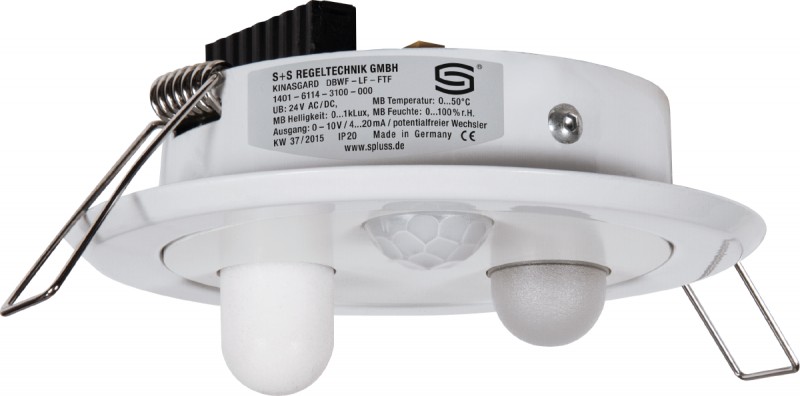

• потолочный датчик с расширенной дальностью — регистрирует присутствие людей на расстоянии до 10 м, дополнительно измеряет освещённость, относительную влажность и температуру в одном корпусе

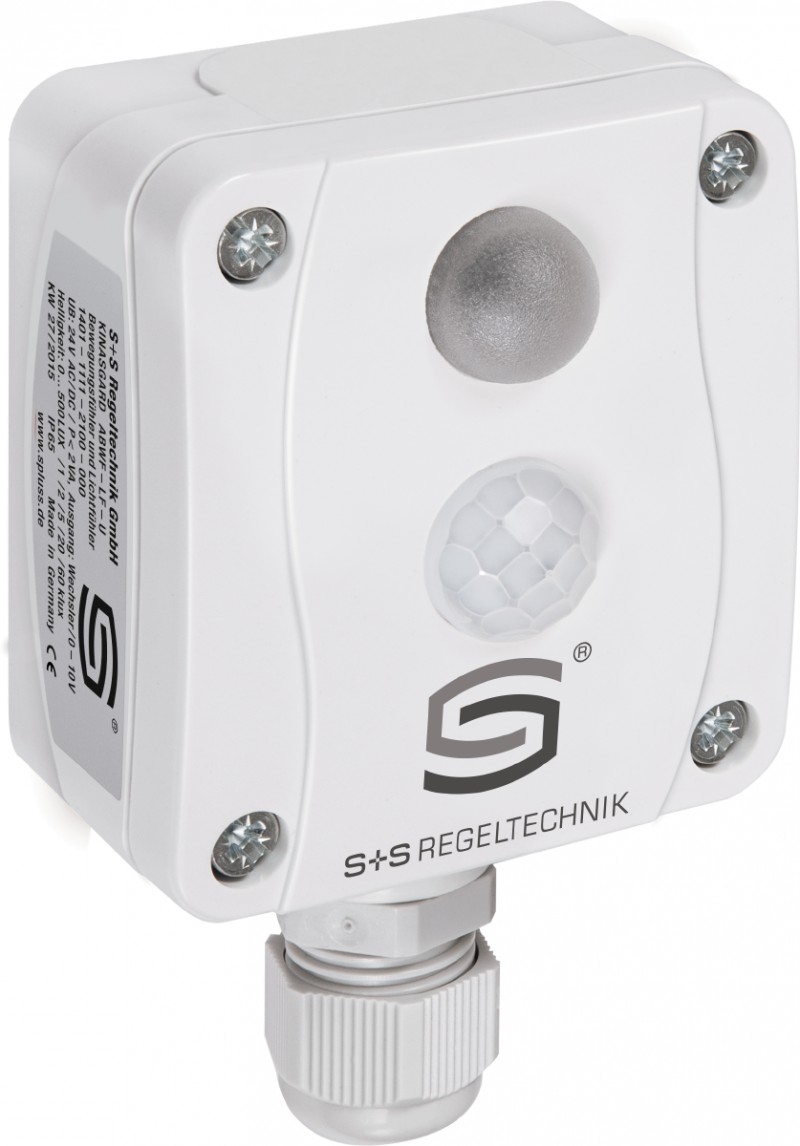

• уличный датчик — для наружной установки на открытых площадках и в коридорах промышленных, офисных и торговых объектов

Комбинированные модели

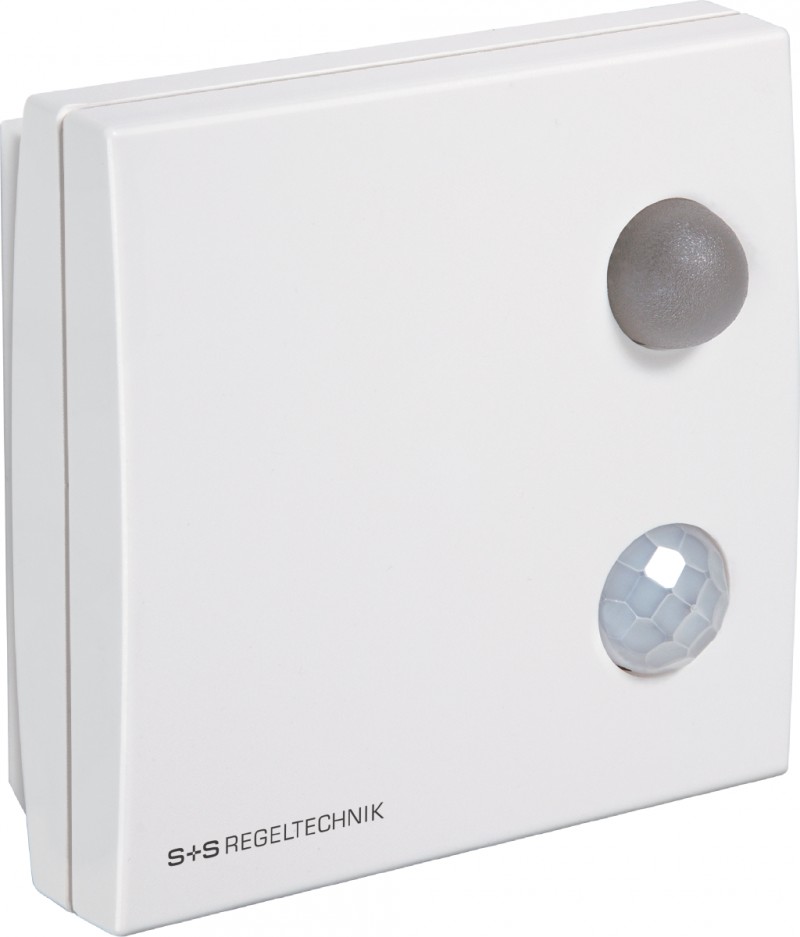

Отдельная категория объединяет функцию охранного датчика движения с датчиком освещённости в одном корпусе. Для освещённости прибор формирует нормированный аналоговый сигнал 0–10 В, для движения — тот же релейный контакт. Такая комбинация закрывает сразу две задачи одним устройством: включение света по освещённости и по присутствию человека без установки второго прибора рядом. Доступны как открытое настенное исполнение, так и версия для скрытой установки в рамку выключателя.

Соответствие нормам

Приборы серии соответствуют требованиям электромагнитной совместимости по EN 61326 и директиве ЕС 2004/108/EC. Класс защиты корпуса — III по EN 60529. Диапазон рабочих температур эксплуатации начинается от −10°C, что допускает установку в неотапливаемых тамбурах и переходных зонах здания.

Где применяют

• офисные коридоры и переговорные — управление освещением и климатом по фактическому присутствию людей
• жилые и торговые помещения — автоматическое отключение света и снижение температуры в пустующих зонах
• открытые площадки и наружные переходы — уличное исполнение для контроля движения на прилегающей территории
• системы автоматизации зданий (BMS) — интеграция релейного сигнала в общий контур управления освещением и климатом
