Cерверы сбора данных

Сервер системы контроля энергопотребления

В каталоге представлены серверы сбора данных и облачная платформа для централизованного мониторинга энергопотребления. Решения рассчитаны на промышленные объекты, центры обработки данных, торговые центры, больницы, транспортную инфраструктуру — любые площадки, где требуется непрерывный сбор показаний с множества точек измерения и передача данных в системы управления.

Подключение устройств и сбор данных

Серверы работают как шлюз между счётчиками и управляющей системой: опрашивают подключённые приборы по заданным интервалам, маркируют записи временными метками и хранят данные локально до выгрузки. Поддерживаемые конфигурации подключения:

• до 32 устройств по RS-485, протокол Modbus RTU
• до 32 дополнительных устройств через USB-порт расширения
• до 100 устройств по Modbus TCP/IP
• 8 цифровых входов для счётчиков импульсов

Встроенная память — до 8 ГБ. Рабочий температурный диапазон — от −30 до +70°C, что допускает монтаж в промышленных щитах без дополнительного климат-контроля. Исполнение для DIN-рейки.

Передача данных и протоколы

Данные передаются через порт Ethernet RJ45 или по сети Wi-Fi. Поддерживаемые протоколы и форматы:

• HTTP, HTTPS, FTP, sFTP, SMTP, NTP
• форматы log-файлов: CSV и JSON
• SSL и TLS 1.2 для защищённого соединения
• Modbus-шлюз для прямого опроса приборов по Modbus RTU

Программное обеспечение устанавливать не нужно: все настройки и данные в реальном времени доступны через встроенный web-сервер из любого браузера.

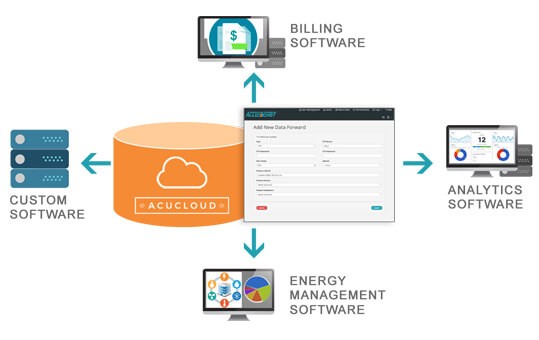

Облачная платформа и анализ

Для объектов с распределённой инфраструктурой предусмотрена облачная платформа. Она принимает данные от серверов сбора и подключённых счётчиков, хранит измеренные значения (напряжение, ток, мощность, коэффициент мощности, число импульсов) с интервалом 5 минут. Доступные инструменты анализа:

• графики энергопотребления и пиковой мощности в реальном времени
• тепловые карты нагрузки
• анализ профиля потребления и трендов
• выгрузка отчётов в форматах CSV и JSON

Система разграничения доступа включает четыре уровня: свободный доступ, администратор, инженер и доступ только для чтения. Предусмотрены e-mail-оповещения при отключении прибора или выходе параметров за заданные уставки.

Где применяют

Серверы контроля энергопотребления используют в системах автоматизации зданий (BMS), SCADA, АСКУЭ, а также для организации энергоаудита, распределения затрат по арендаторам, контроля режимов работы оборудования и выполнения требований по сертификации в области энергоэффективности.
