Гибкие токовые клещи

В разделе собраны датчики тока на основе пояса Роговского — однофазные и трёхфазные. Принципиальное отличие от трансформаторов тока с металлическим сердечником: гибкая катушка наматывается на воздушный (немагнитный) каркас. Это снимает ограничения по форме и размеру охватываемого проводника — пояс изгибается вокруг шин любого сечения, кабельных пучков и проводников в труднодоступных местах, куда жёсткий сердечник физически не помещается.

Принцип работы

Пояс Роговского охватывает проводник с измеряемым током. Переменное магнитное поле индуцирует напряжение в обмотке, пропорциональное производной тока по времени. Это напряжение (0…100 мВ AC без интегратора) подаётся на встроенный интегратор, который преобразует его в сигнал, пропорциональный самому току. На выходе — стандартный сигнал для подключения к измерительному прибору.

Серии TTC-KR

Пояса Роговского серии TTC-KR выпускаются в однофазном и трёхфазном исполнениях. Оборудование изготавливается по техническому заданию: при заказе указываются первичный ток, тип исполнения и требуемый выходной сигнал. Полный перечень доступных выходов:

• 0…100 мВ AC — без интегратора, прямой сигнал с катушки
• 333 мВ AC — с интегратором, для приборов со стандартным напряжением входом
• 1 А AC — для счётчиков и измерителей с токовым входом 1 А
• 5 А AC — для приборов с токовым входом 5 А
• 4…20 мА DC — для ПЛК и аналоговых входов SCADA
• 0…5 В DC или 0…10 В DC

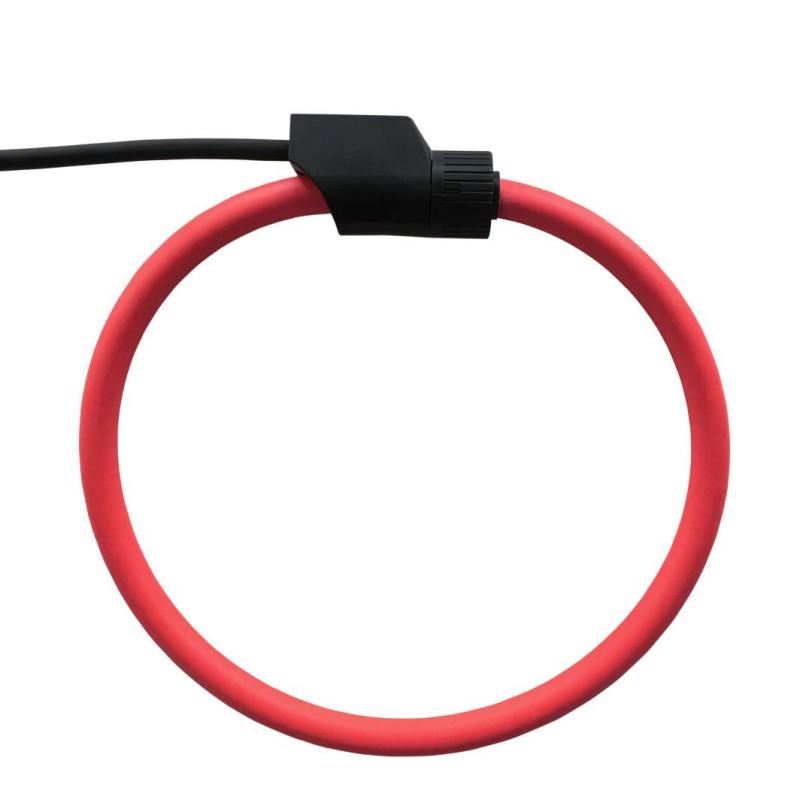

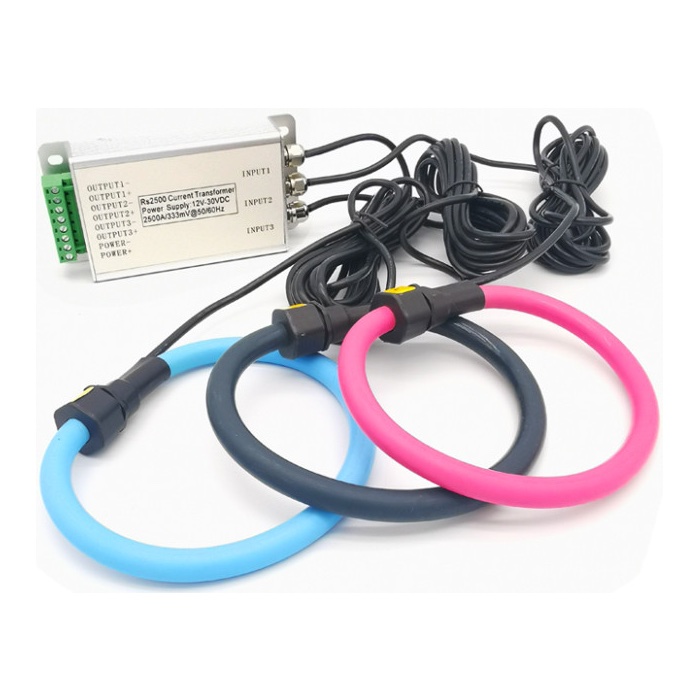

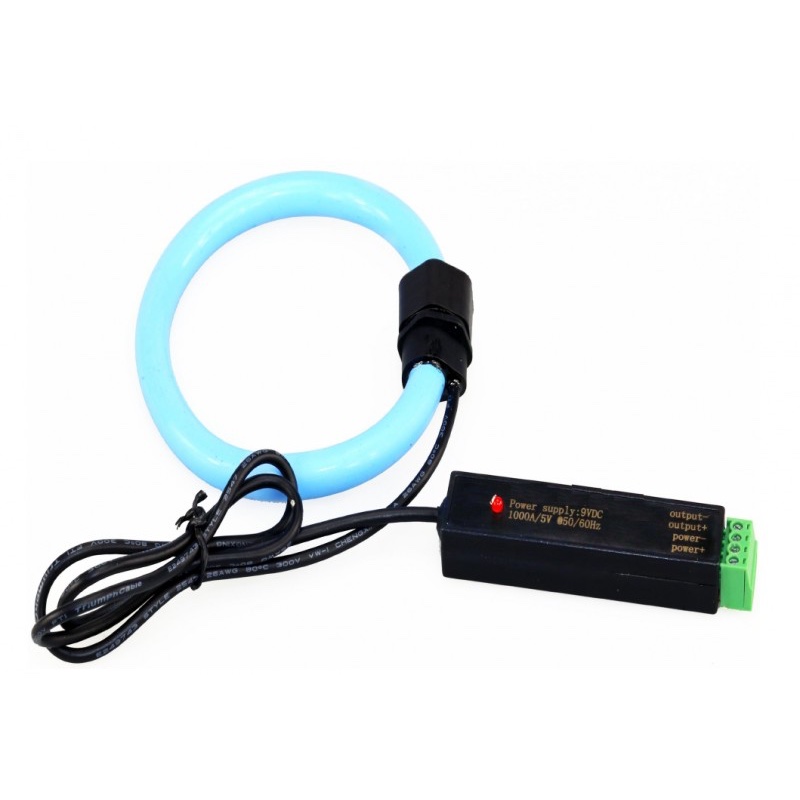

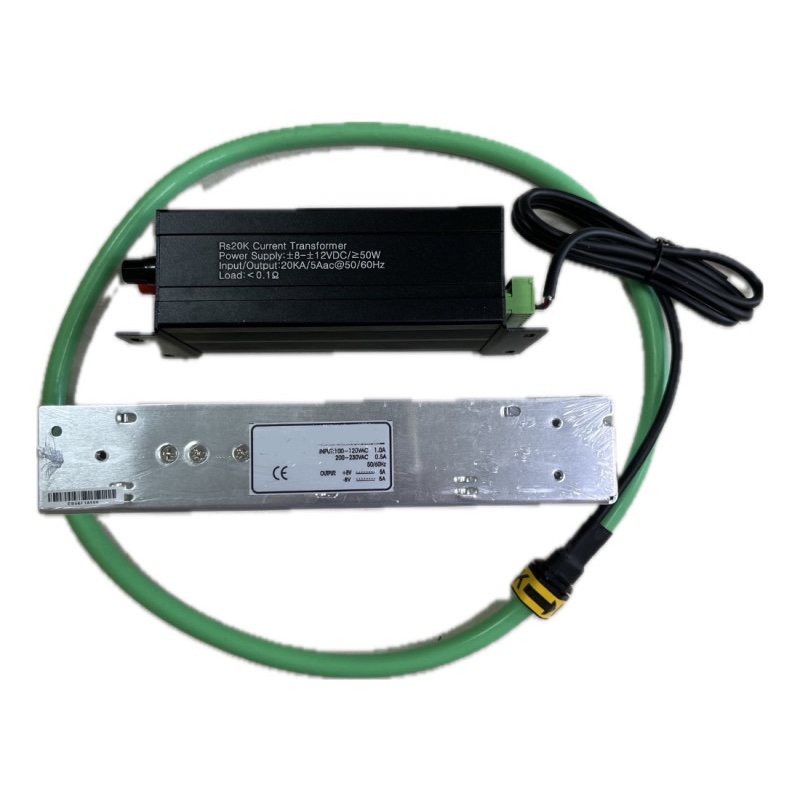

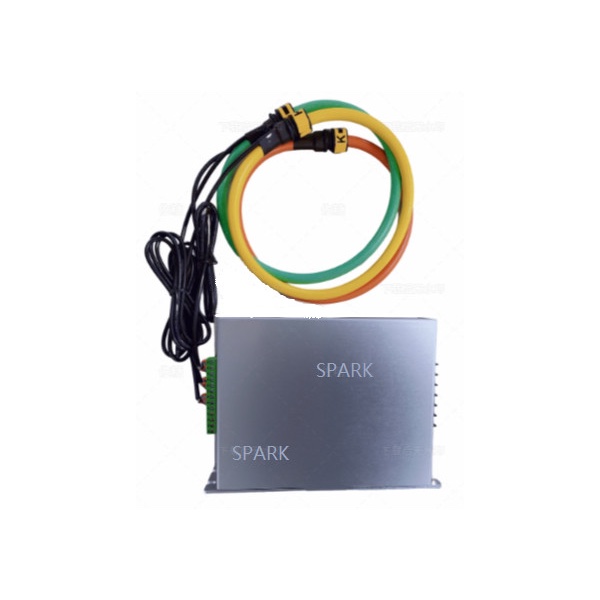

В каталоге присутствуют модели: TTC-KR (однофазный, без интегратора), TTC-KR-1, TTC-KR4 (трёхфазный, выход 1 А), TTC-KR15 (однофазный, выход 1 А), TTC-KR31 (трёхфазный, выход 333 мВ AC), TTC-KR35 (трёхфазный, выход 5 А), TTC-KR11 (трёхфазный, выход 4…20 мА / 0…5 В DC).

Где применяют

Гибкие клещи и пояса Роговского выбирают там, где использование обычного разъёмного трансформатора тока невозможно или нецелесообразно:

• шины нестандартного сечения и формы в распределительных устройствах
• кабельные пучки из нескольких параллельных проводников
• стеснённые условия монтажа в щитах с плотной компоновкой
• цепи с токами от единиц килоампер, где традиционный трансформатор тока имеет большие габариты
• объекты, где требуется измерение без остановки оборудования
