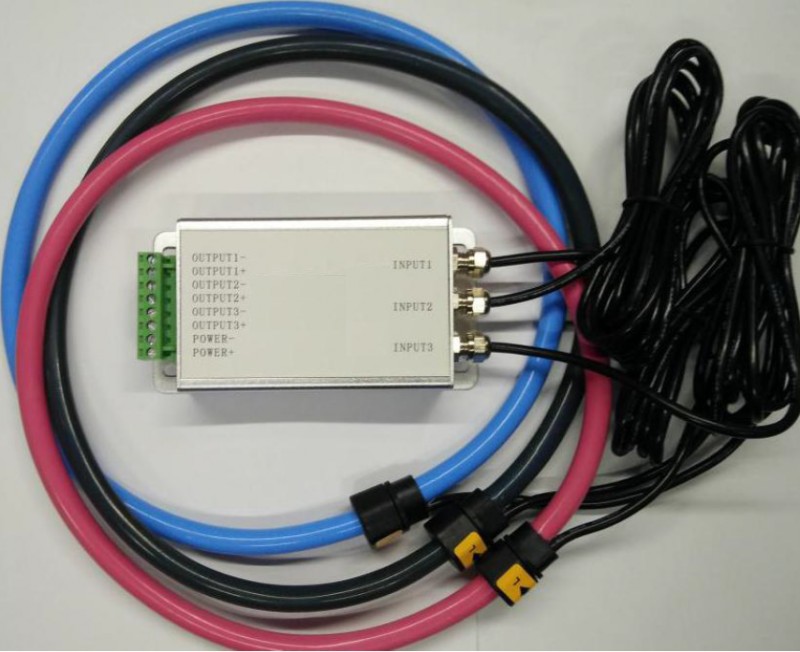

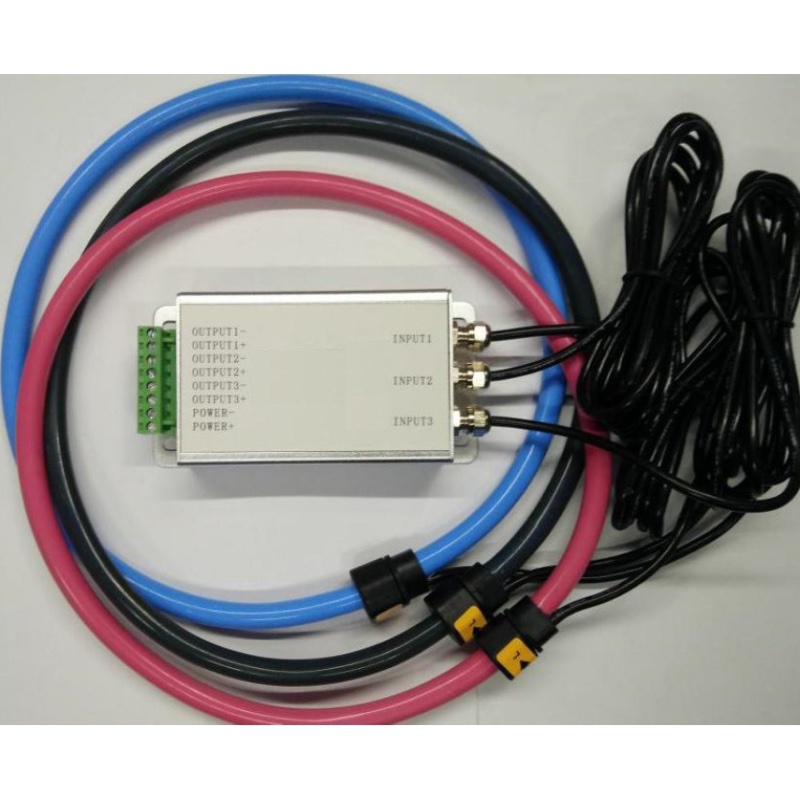

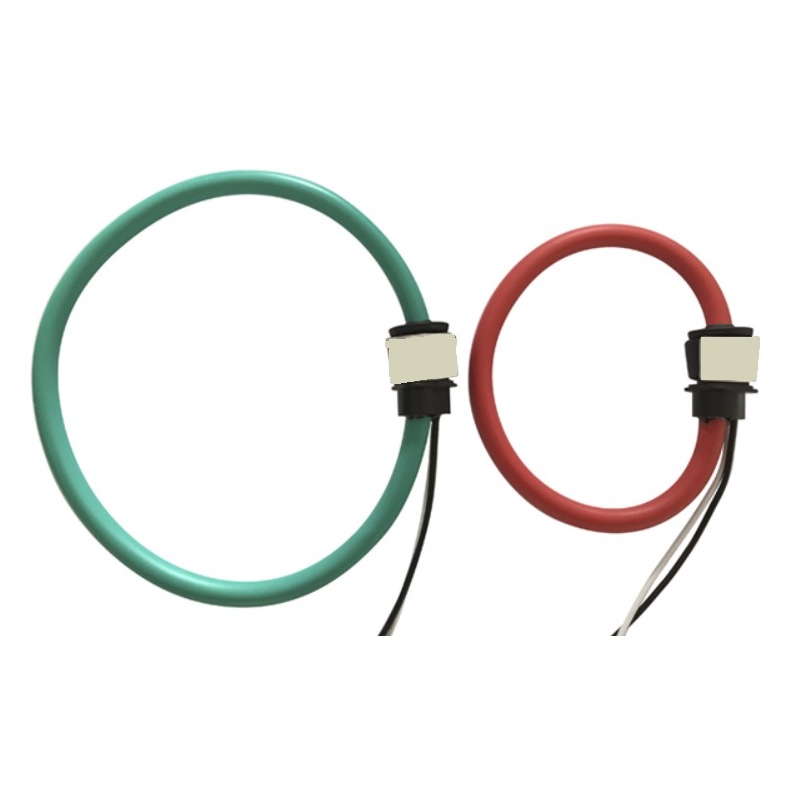

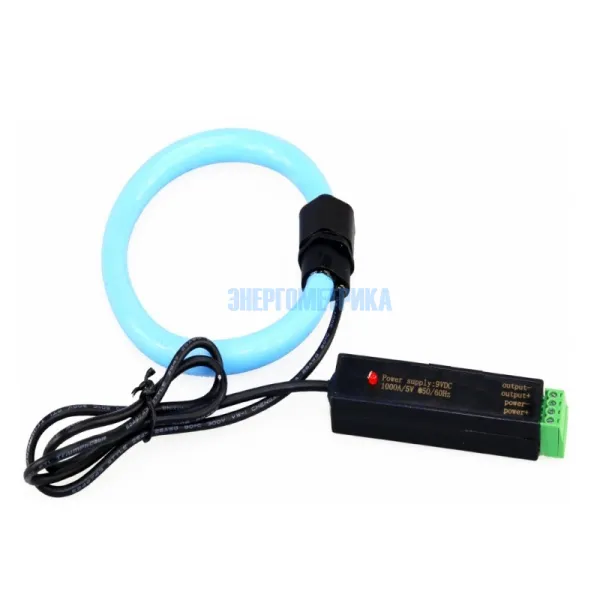

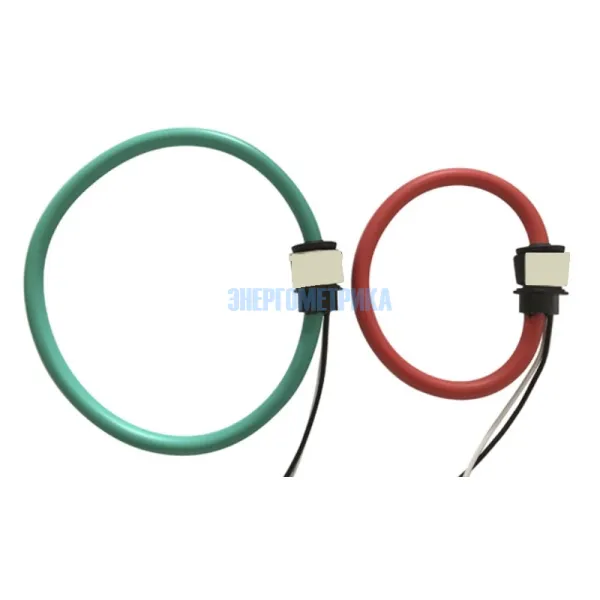

TTC-KR - Пояс Роговского
TTC-KR - Пояс Роговского
Пояс Роговского TTC-KR - электрический прибор, предназначенный для измерения переменного тока. Кольца Роговского применяются в измерительной технике в качестве трансформаторов тока.
Благодаря гибкому неметаллическому корпусу катушки Роговского серии TTC-KR просты и удобны в использовании и монтаже на новые и уже существующие системы учета электроэнергии.
Данное оборудование может быть изготовлено по техническому заданию заказчика, то есть с любыми характеристиками.
Для того, чтобы сформировать заявку на требуемую модель кольца Роговского необходимо указать:
- Первичный ток (100 А...100 кА);
- Количество фаз;
- Выходной сигнал (0...100мВ AC - без интегратора, 0...5/10 В DC , 333 mV AC/ 1A AC/ 1V AC/ 4-20 мA DC, 5 A AC - с интегратором).
Принцип работы пояса Роговского:
Катушки Роговского обматываются вокруг проводника для измерения силы проводимого тока. Ток создает переменное магнитное поле, вызывающее напряжение в обмотке. Так как необработанный выходной сигнал пропорционален производной тока в первичной цепи по времени, контакты пояса Роговского обычно подсоединяются к интегратору, чтобы получить выходное напряжение, точно передающее значение силы тока, благодаря чему и происходит измерение тока проводника.
Основными особенностями пояса роговского серии TTC-KR являются:
- Гибкость и простота в использовании;
- Установка на уже существующие и новые системы учета электроэнергии;
- Низкая стоимость и небольшой срок поставки;
- Возможность измерения параметров тока в реальном времени и высокая скорость срабатывания;
- Отсутствие эффекта гистерезиса, срыва фазы или магнитного насыщения благодаря отсутствию ферромагнитных материалов;
- Большой диапазон частот от 1 Гц до 20 кГц.
Применение пояса Роговского:
- Многофункциональные измерители параметров энергии, тока и мощности (однофазные и трехфазные электрические счетчики);
- Регуляторы и компенсаторы реактивной мощности;
- Устройства релейной защиты и частотного управления;
- Фильтры активной мощности;
- Анализаторы качества электроэнергии;
- Регистраторы данных и др. приборы.
Параметры
| Технические характеристики TTC-KR - Пояс Роговского | |
| Номинальная сила тока | 100 А...100 кА |
| Выходной сигнал | 0...100 мВ AC (без интегратора) |
| 0...5/10 В DC , 333 mV AC/ 1A AC/ 1V AC/ 4-20 mA DC, 5 A AC (с интегратором) | |
| Длина пояса | 20...2000 мм (по желанию заказчика) |
| Напряжение изоляции | 3500 В |
| Рабочая температура | -25...70 С |
| Точность | ±1% |
Необработанный выходной сигнал пропорционален производной тока в первичной цепи по времени. Интегратор необходим для того, чтобы выходящий сигнал был пропорционален току. Благодаря интегратору выходное напряжение всегда соответствует величине тока в цепи.
| Технические характеристики интегратора RS для TTC-KR Пояс Роговского, воздушный трансформатор | |||
| Диапазон измерения | 5...120% | ||
| Мощность | 45...60 Hz | ||
| Диапазон частот | 10...10 KHz | ||
| Выходной сигнал | 333 mV AC/ 1A AC/ 1V AC/ 4-20 mA DC | ||
| Напряжение питания | 9...15 V/12...30 V | ||
| Потребляемая мощность | ≤30 мА | ||
| Напряжение смещения | ≤3 mV | ||
| Точность | ≤1% | ||
| Линейность | ≤1%FS | ||
| Время отклика | ≤1 мсек | ||
| Гальваническая изоляция | AC 1 мин 3 KV | ||
| Рабочая температура | -25...+70 С | ||
| Температура хранения | -40...+85 С | ||
