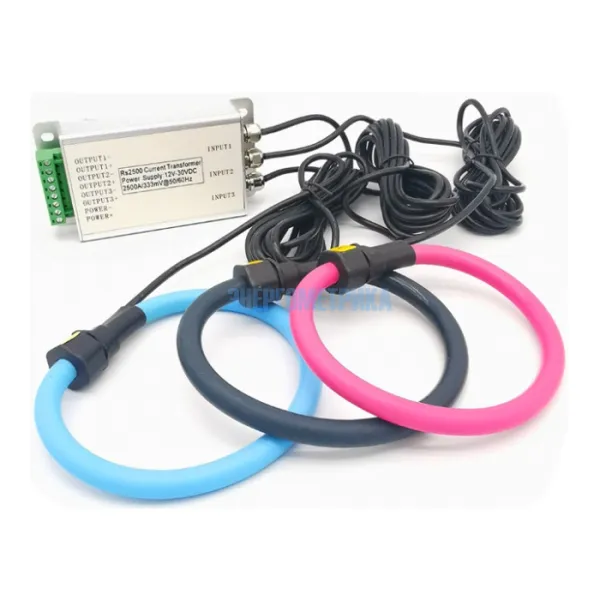

TTC-KR11 - Трехфазный пояс Роговского с интегратором (выход 4...20мA/0...5В DC)
TTC-KR11 - Трехфазный пояс Роговского с интегратором (выход 4...20мA/0...5В DC)
Трехфазный пояс Роговского с интегратором TTC-KR11 с выходом 4...20мA/0...5В DC - разработан в соответствии с требованиями промышленности, отличается высокой точностью,высокой безопасностью и низким энергопотреблением.
Данное оборудование может быть изготовлено по техническому заданию заказчика, то есть с любыми характеристиками.
Для того, чтобы сформировать заявку на требуемую модель кольца Роговского необходимо указать:
- Первичный ток (100 А...100 кА);
- Количество фаз;
- Выходной сигнал (0...100мВ AC - без интегратора, 0...5/10 В DC , 333 mV AC/ 1A AC/ 1V AC/ 4-20 мA DC, 5 A AC - с интегратором).
TTC-KR11 применяется в различных спецификациях ПЛК, конфигурационного программного обеспечения и другого подключенного оборудования. Широко используется в металлургии, гальванике и других областях.
Техническая документация
Параметры
| Технические характеристики трехфазного пояса Роговского TTC-KR11 с интегратором (выход 4...20мA/0...5В DC) | |
| Диапазон тока (переменный ток) | 10-100 КА |
| Диапазон измерений | 5% - 120% |
| Частота питания | 45-65 Гц |
| Выход | 4...20 мА DC |
| Напряжение питания | 12/24 В |
| Потребляемая мощность | меньше 35 |
| Смещенный дрейф | -25~+70°С ≤±1мВ |
| Точность | ≤1% |
| Линейность | ≤1 %FS |
| Время отклика | ≤200 мс |
| Гальваническая развязка | переменного тока, 1 мин. |
| Сопротивление изоляции | 500 В постоянного тока 1000 МОм |
| Рабочая температура | от -25 до +50 °C |
| Температура хранения | от -40 до +80 °C |
