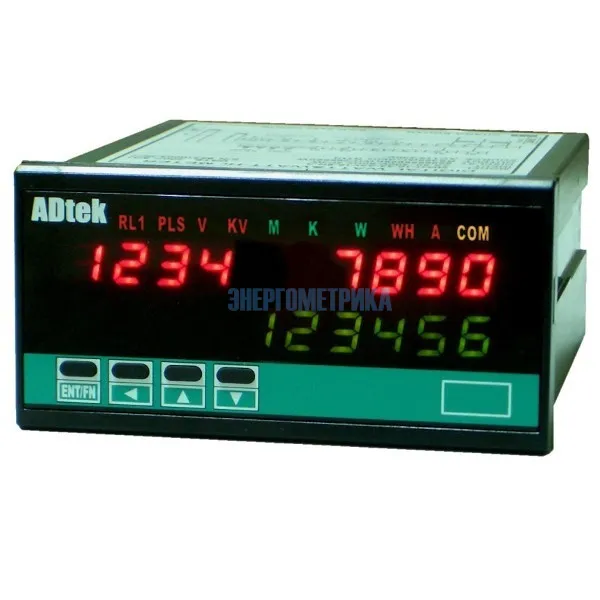

CPM-10 - Многофункциональный измеритель мощности
CPM-10 - Многофункциональный измеритель мощности
Многофункциональный измеритель мощности - СРМ-10, позволяет вести измерения с высокой точностью в однофазных двухпроводных сетях, однофазных трехпроводных сетях, а также трехфазных трехпроводных сетях и трехфазных четырехпроводных сетях.
Прибор измеряет следующие параметры: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота, эффективная энергия. (В, А, Вт, Вт.ч., Вар, Вар-час, вольтамперметр, потокораспределение).
СРМ-10 Многофункциональный измеритель мощности выводит информацию на светодиодный дисплей об измеряемых параметрах и имеет возможность подключения к ПК в соответствии с промышленным стандартом RTU Modbus RS485.
Измеритель опционально поддерживает подключение одного релейного выхода, одного аналогово выхода и одного импульсного выхода, а также интерфейса RS485 работающего в режиме Modbus RTU.
СРМ-10 Многофункциональный измеритель мощности оптимально использовать в системах управления питанием, системах удаленного ввода-вывода, для сигнализации и в пультах дистанционного управления технологическими процессами.
Прибор имеет корпус глубиной 120 мм, что позволяет с легкостью монтировать многофункциональный измеритель в щит.
Особенности многофункционального измерителя мощности - СРМ-10
СРМ-10 измеряет активную и реактивную мощность в однофазных двухпроводных сетях, однофазных трехпроводных сетях, трехфазных трехпроводных сетях, трехфазных четырехпроводных сетях с симметричной и несимметричной нагрузкой. Кроме этого прибор ведет измерение полной мощности и электрической энергии.

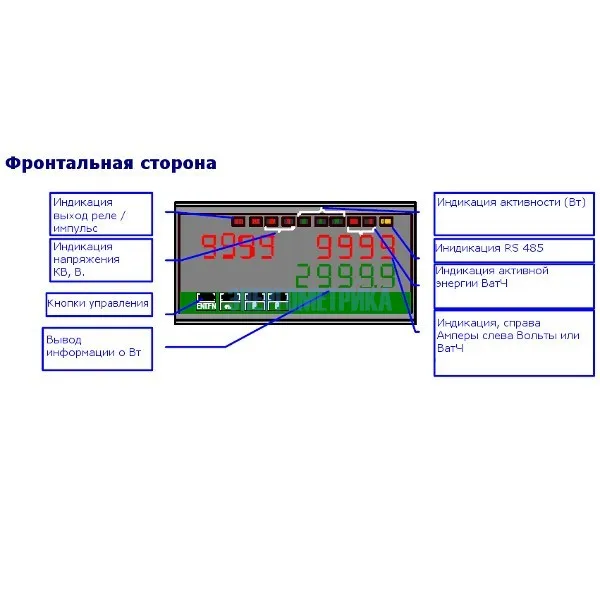

Прибор выводит информацию на двойной дисплей, в верхней части выводится информация о напряжении и токе в четырехзначном формате. (или в десятизначном формате информация о ВатЧ). В нижней части выводится в шестизначном формате показания Вт. в диапазоне (0~29999).
Измеритель имеет выход на однополюсное реле с переключающими контактами, и 3 изменяемыми настройками (R1.1 / R1.2 / R1.3), может быть установлено положение следующих параметров V.AVG / I.AVG / FREQ / P.TL / Q.TL / S.TL / PF.AVG / AE.TL / RE.TL / VA / VB / VC / IA / IB / IC / PF-A / PF-B / PF-C / P-A / P-B / P-C / Q-A / Q-B / Q-C / S-A / S-B / S-C, имеющих функцию реле, функцию дальнейшего продолжения, задержку запуска, гистерезис, время задержки, сброса задержки и т.д.
Опционально прибор может работать в импульсном режиме или в режиме передачи RS 485.

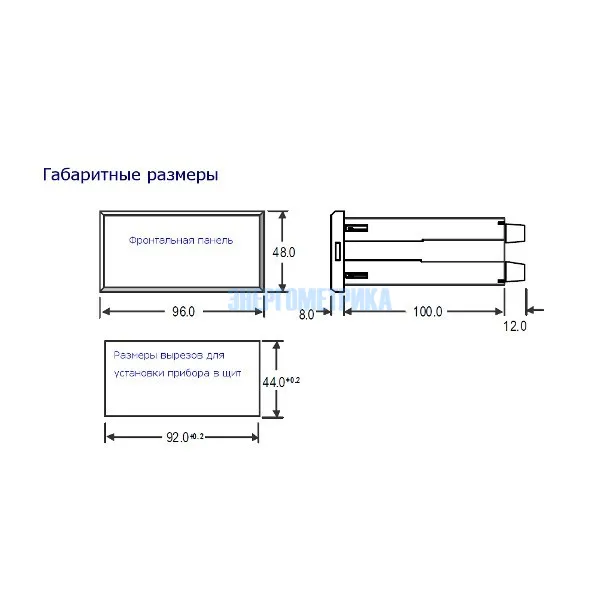

Корпус прибора сделан в соответствии со стандартом DIN 96 x 48 мм
Прибор соответствует основным требованиям директив Европейского союза.
Сферы применения многофункционального измерителя мощности - СРМ-10
- Управление двигателями
- Панель контроля электропитания
- Мониторинг и контроль потребления энергии
- Системы распределения мощности
- Системы автоматизированного управления эксплуатацией здания.
- Автоматизированные системы регулирования мощности
- Испытания энергетического оборудования
Техническая документация
Параметры
| Технические характеристики многофункционального измерителя мощности СРМ-10 | |||||
| Подключение | Диапазон входного сигнала | Потребляемая мощность | |||
| Напряжение | Ампер | Частота | |||
| Однофазная двухпроводная сеть | 50~500Vac(VL-N) | 1A 5А | 45~65 Гц | Напряжение ≤0.5ВA фаза | |
| Однофазная трехпроводная сеть | |||||
| Трехфазная трехпроводная сеть | Ток ≤0.1ВA/фаза | ||||
| Трехфазная четырехпроводная сеть | |||||
| Измеряемые параметры многофункциональого измерителя мощности - СРМ-10 | |||
| Параметр | Точность | Разрешение | Диапазон измерений |
| Напряжение | 0.2% | 0.1В | 0~2999.9 |
| Ток | 0.2% | 0.02A | 0~2999.9 |
| Активная мощность | 0.5% | 0.001 Кв | -19999~29999 |
| Реактивная мощность | 0.5% | 0.001 КВар | -19999~29999 |
| Относительная мощность | 0.5% | 0.001 Ква | -19999~29999 |
| Коэффициент мощности | 0.5% | 0.001 | -0.020~1.000~+0.020 |
| Частота | 0.1% | 0.01Гц | 45.00~65.00Hz |
| Активная энергия | 0.5% | 0.001кВтч | 0~9999999999 |
| Реактивная энергия | 0.5% | 0.001кварч | 0~9999999999 |
