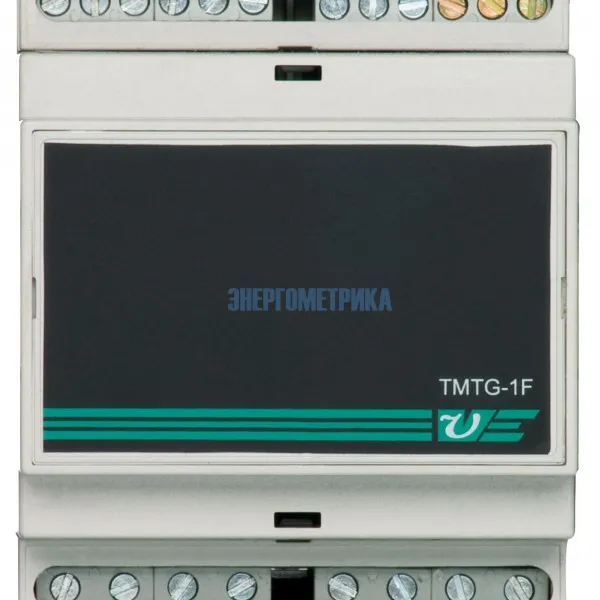

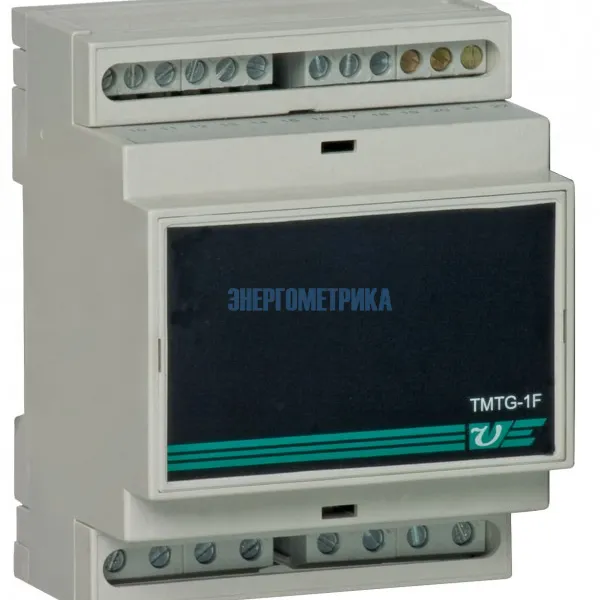

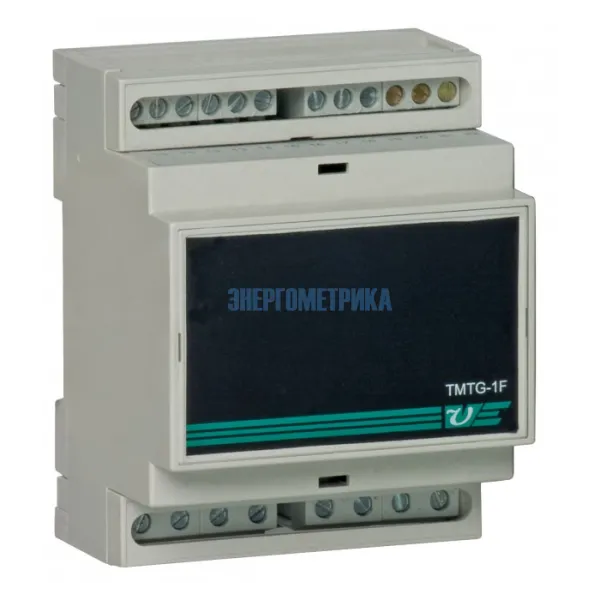

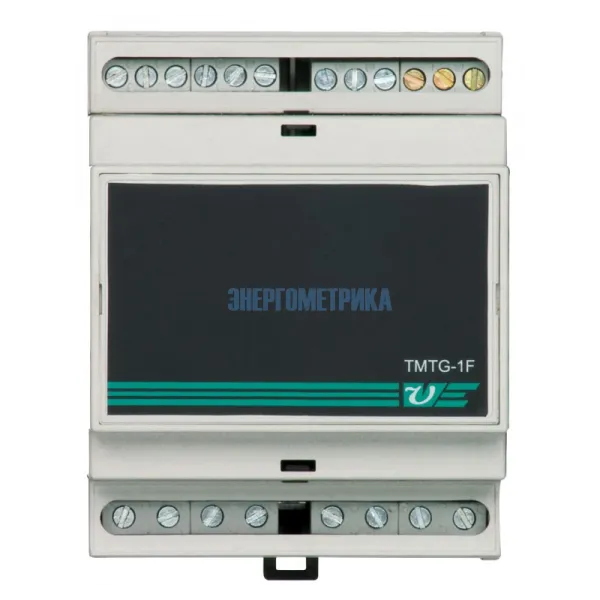

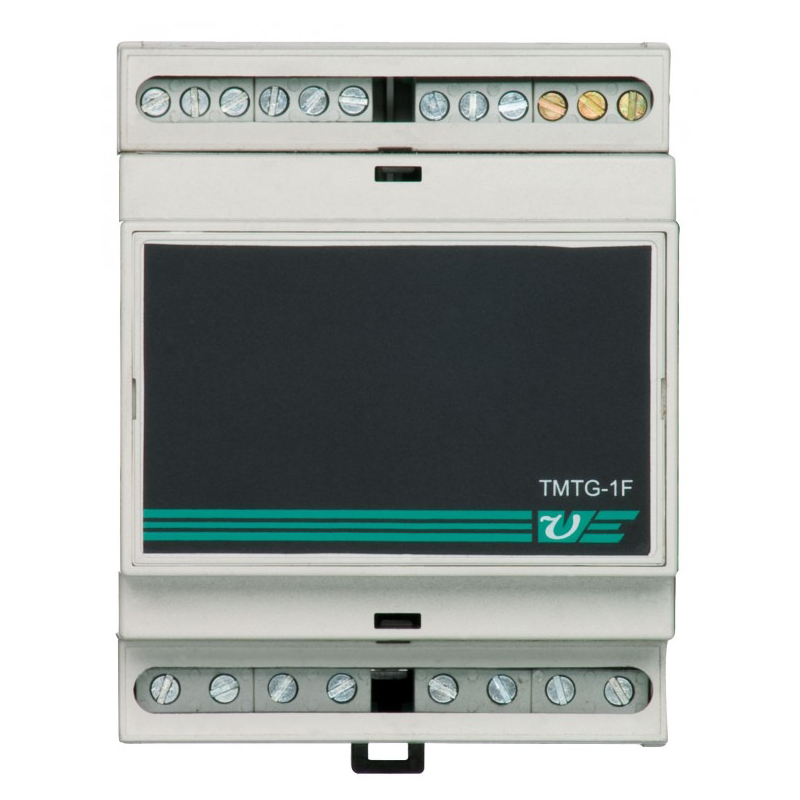

TMTG-1F - Многофункциональный измерительный преобразователь, однофазный, на DIN-рейку

Артикул: TMTG-1F

TMTG-1F - многофункциональный интеллектуальный измерительный преобразователь параметров электросети применяется для измерения, и передачи результатов измерения в форме аналоговых и цифровых сигналов (RS485, Modbus RTU).

Измерения производятся в однофазной сети. В трёхфазных трёхпроводных и четырёхпроводных системах измерения производятся с помощью модели TMTG-3F.

С прибором применяются разъемные трансформаторы тока.

TMTG-1F позволяет измерять и преобразовывать в аналоговый сигнал (0...5мА, 0...20мА, 4...20мА, 0-10В) до 3-х параметров следующих величин:



  • среднеквадратичные (TrueRMS) значения фазных токов, фазных и линейных напряжений.
  • фазовые и общие мощности P, Q, S.
  • фазовые и общие коэффициенты мощности.

Погрешности измерения напряжения и тока - 0,1%

Погрешность измерения активной, реактивной и полной мощности - 0,2%

Сетевое общение с прибором осуществляется по RS-485 с использованием протокола Modbus RTU. При помощи конвертера осуществляется преобразование формата Modbus RTU в формат Modbus TCP с интеграцией с помощью Ethernet в системы, АСУТП.


Особенности TMTG-1F:



  • 3 программируемых аналоговых выхода для вывода любых измеряемых значений в виде унифицированных сигналов 0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА или др. произвольный

  • наличие минимум 2, максимум 4 программируемых компараторов с гистерезисом, которые могут быть привязаны к любому измеряемому параметру. Компараторы (выходной транзистор с ОК) могут работать по порогу срабатывания. В этом случае состояние выхода меняется при пересечении заданного уровня, относящегося к любому измеряемому или вычисленному сигналу. Если компаратор не привязан ни к одной из величин, то управление его выходом (установка 0 или 1 на выходе) возможно через RS-485 подачей определенной команды.



  • расчет параметров производится специальным процессором. Заложенный математический алгоритм позволяет точно рассчитывать все параметры, независимо от формы входных сигналов. Единственный критерий это форма сигнала периодическая, т..е. прибор измеряет сигналы при коэффициенте нелинейных искажений измеряемого сигнала даже более 300% (THD). Что обеспечивает корректное измерение в цепях с частотными и тиристорными регуляторами.



  • высокое быстродействие преобразования RMS: 40 мс или два периода сети. (вычисление производится за 40 мс, но время установки сигнала на 100% 100 мс в случае измерения тока, напряжения, мощностей и CF, 160 мс в случае THD, симметричных составляющих и гармоник)



  • двухдиапазонное исполнение: 0-1А, 0-5А.



  • высокая перегрузочная способность: до 4хUn и 10хIn.



  • электронный ярлык согласно МЭК 1451: записаны все данные устройства (заводской номер, номера версий внутренних программ, количество цифровых входов и выход, входы по напряжению).(в электроннывй ярлык записывается информация, которую не изменить).



  • по внешнему или внутреннему сигналу триггера (например, превышение выбранного сигнала заданного уровня) прибор сохраняет форму сигнала по напряжению и току за 8 периодов (512 значений длительностью 160 мс), причем эти 160 мс произвольно делятся (программируются пользователем) на 2 части, регистрация до запрограммированного события и после. Запись производится в RAM, поэтому при выключении прибора записи теряются.



  • опционально с помощью цветного LCD дисплея можно наблюдать текущие значения всех измеряемых величин (тока, напряжения, мощностей, коэффициетов мощностией) в числовой форме, а также в графичесом виде текущие значения тока и напряжения.


Настроить конфигурацию TMTG-1F, считать и отобразить результаты измерений можно с помощью поставляемой в комплекте бесплатной программой VERA.

TMTG-1F применяется в системах АСУ ТП, где необходимо точное и надежное измерение электрических величин, например:

- в системах Энергонадзора,

- в распределительных силовых шкафах,

- при измерении тока, мощности, коэффициента мощности насосных станций, электродвигателей.

Габаритные размеры: ширина x глубина x высота (мм) - 160x60x90



Матрица функций

Функции

Измеритель мощности
TMTG-1F,
TMTG-3F
Счетчик энергии
TMTG-1E, TMTG-3E
Ограничитель нагрузки
TMTG-3M
Анализатор
TMTG-3R
Измерения

Ток, напряжение (действительные значения - True RMS)

Симметричные составляющие тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Линейное напряжение • (только для TMTG-3F) • (только для TMTG-3E)
Среднеквадратичное значение в нулевом проводе - IN (рассчитанное) • (только для TMTG-3F) • (только для TMTG-3E)
Частота • (только для TMTG-3F) • (только для TMTG-3E)
Форма сигнала тока и напряжения • (только для TMTG-3F) • (только для TMTG-3E)
Мощность, коэффициент мощности
Энергия
THD по току и напряжению
Гармонические составляющие тока и напряжения
Коэффициент формы тока
Программируемые
аналоговые выходы (3 шт)

0...5мA, 0...20мA, 4...20мA и 10В, или ±10мА, ±20мА •
Регистрирование

Массивы измерения


События в сети   • (только для TMTG-3E)
Цифровые входы

Опрос цифровых входов


Сумматор импульсов
Цифровые выходы

Пороговые значения

 •
Импульсы энергии
Ограничитель мощности
Прочие функции

Часы реального времени





Интеллектуальные многофункциональные преобразователи (I, Uf, P, Q, Ep, Eq) (1- и 3-х фазные с несимметричной нагрузкой)
TMTG-1F однофазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC
TMTG-3F трехфазный с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами
исполнение Вход по току: ...1А / ...5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей



Интеллектуальные измерители энергии

TMTG-1E однофазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU),и импульсными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=18-28В DC
TMTG-3E трехфазный преобразователь активной мощности и счетчик энергии с RS-485 (протокол Modbus RTU), с дискретными входами / выходами
исполнение Вход по току: 1А / 5А; вход по напряжению: 57В, 100В, 115В, 230В. Питание Uп=70-265 В AC/100-265 В DC, Uп=19.2-28-8В DC
опция русскоязычный цветной LCD дисплей
TMTG-3M трехфазный ограничитель мощности с 3 ступенями выкулючения нагрузки
TMTG-3R 3-фазный с регистрацией параметров качества сети и гармонических составляющих сигналов тока и напряжения с RS-485 (протокол Modbus RTU), с тремя аналоговыми выходами, двумя компараторами и русскоязычным цветным LCD дисплеем





Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
