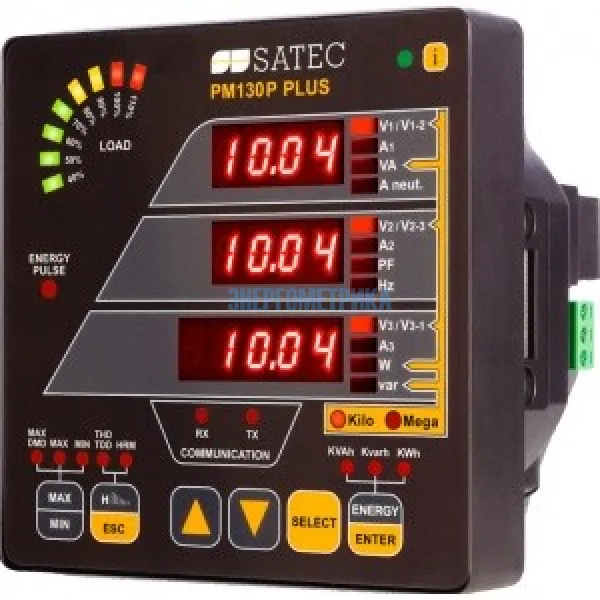

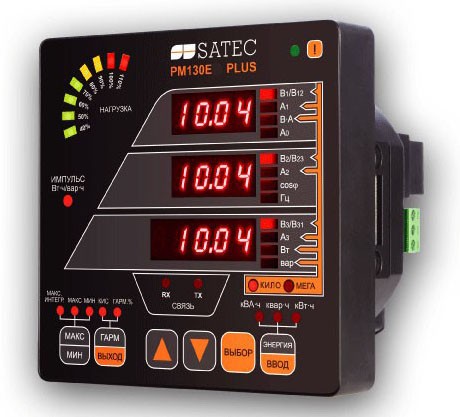

PM130P Plus - Многофункциональный измерительный преобразователь SATEC
PM130P Plus - Многофункциональный измерительный преобразователь SATEC
Многофункциональный измерительный преобразователь PM130P PLUS — базовая модель новой серии приборов PM130 PLUS, измеряющая напряжение, ток, частоту, мощность и cosф.
Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Обеспечивает трехфазные измерения параметров электроэнергии, включая показатели качества; мониторинг внешних событий посредством цифровых входов; взаимодействие с внешним оборудованием через релейные контакты.
С прибором применяются разъемные трансформаторы тока.

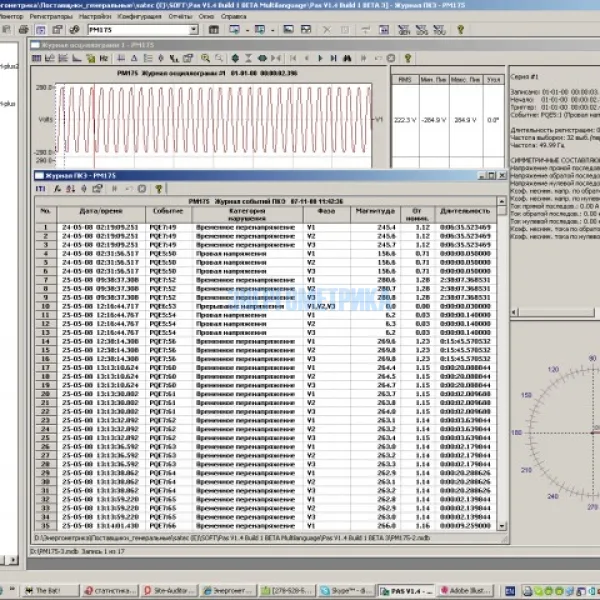

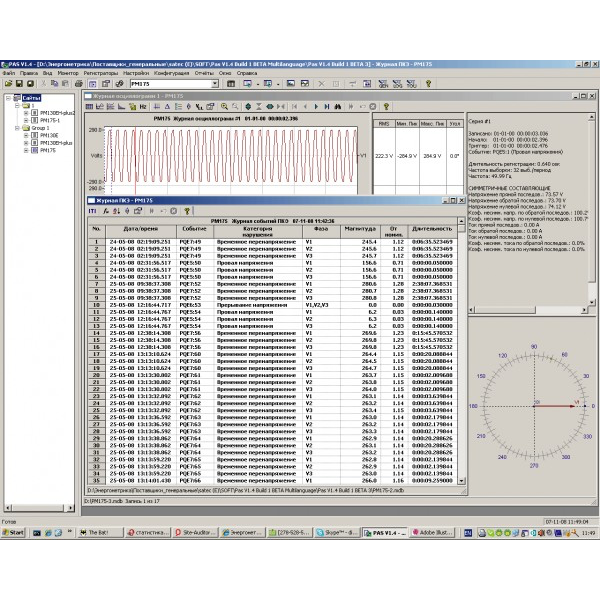

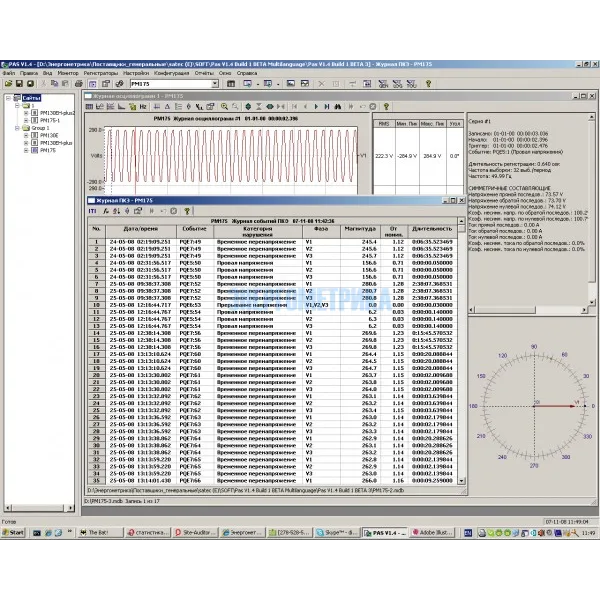

В комплект поставки бесплатно входит мощный пакет прикладной русифицированной программы PAS, который обеспечивает возможности анализа данных и отображения графической информации.
Модель PM 130P PLUS предназначена для использования в качестве источника телеизмерения: класс точности 0.5s, высокое быстродействие, поддержка стандартных телемеханических протоколов обмена.
В многофункциональном измерительном преобразователе PM 130P PLUS математическую обработку сигналов обеспечивает контроллер с оперативной памятью RAM и внутренней энергонезависимой памятью EEPROM. Прибор стандартно оснащается портом связи RS485 (протоколы ASCII, Modbus RTU и DNP3.0).
Для упрощения монтажа доступно готовое решение PM130P PLUS ECT - многофункциональный измерительный преобразователь с внешними трансформаторами тока.
Техническая документация
- PM130_PLUS_Manual_Energometrika_RU.pdf
- PM130_PLUS_Pasport_Energometrika_RU.pdf
- PM130_PLUS_Modbus.pdf
- PM130_PLUS_Energometrika_Reklama_RU.pdf
- FLASH_PM130_EN.rar
- Statya_po_PM130_PLUS_2.pdf
Параметры
| Основные технические характеристики многофункционального измерительного преобразователя SATEC PM130 PLUS | |
| Условия окружающей среды | |
| Рабочая температура | -30°C до 60°C |
| Температура хранения | -40°C до 85°C |
| Влажность | 0 до 95% без конденсата |
| Конструкция | |
| Оболочка корпуса | не поддерживающая горения смесь ABS/PC и поликарбоната |
| Размеры | 114 х 114 х 109мм |
| Вес | 0,7 кг. |
| Источник питания | |
| Универсальный источник питания ACDC (стандарт) | 85-264 В переменного напряжения 50/60 Гц, 88-290 В постоянного напряжения, потребление источника питания до 5 Вт. |
| Опция 12 VDC | 9.5-18 В постоянного напряжения |
| Опция 24 VDC | 48 VDC 18.5-72 В постоянного напряжения |
| Сечение провода | до 12 AWG (3.5мм2) |
| Входы напряжения | |
| Номинальное напряжение 400 В | Рабочий диапазон: 69 – 828 В |
| Номинальное напряжение 120 В | Рабочий диапазон: 12 – 144 В |
| Потребление для 400 В | < 0.4 ВА |
| Потребление для 120 В | < 0.04 ВА |
| Устойчивость к перегрузке | 1000 В длительно, 2000 В в течение 1 сек. |
| Гальваническая изоляция | 2500 В переменного напряжения (50 Гц), в течение 1 мин. |
| Импульсное перенапряжение | 6 кВ. |
| Сечение провода | до 12 AWG (3.5мм2) |
| Входы тока | |
| Сечение провода | до 12 AWG (3.5мм2) |
| Гальваническая изоляция | 2500 В переменного напряжения (50 Гц), в течение 1 мин. |
| Импульсное перенапряжение | 6 кВ. |
| Номинальный ток 1 А | |
| Рабочий диапазон | 0.01 – 2 A RMS Потребление: < 0.02 ВА |
| Устойчивость к перегрузке | 6 A RMS длительно, 80A RMS в течение 1 сек. |
| Номинальный ток 5 А | |
| Рабочий диапазон | 0.05 – 10 A RMS Потребление: < 0.1 ВА |
| Устойчивость к перегрузке | 15 A RMS длительно, 300A RMS в течение 1 сек. |
| Релейные выходы (опция) | |
| DRY contact relay option (Электромеханическое реле) (опция) | |
| 2 реле 5A/250 В переменного напряжения; 1 контакт (SPST Form A) | |
| Гальваническая изоляция: | |
| Между контактами и катушкой | 3000 В переменного напряжения в течение 1 мин. |
| Между разомкнутыми контактами | 750 В переменного напряжения. |
| Время срабатывания | максимально 10 мсек. |
| Время отпускания | максимально 5 мсек. |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Solid State relay option (Электронное реле) (опция) | |
| 2 реле 0.1A/250 В AC, 1 контакт (SPST Form A) | |
| Гальваническая изоляция | 3750 В переменного напряжения, в течение 1 мин. |
| Время срабатывания | максимально 1 мсек. |
| Время отпускания | максимально 0.25 мсек. |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Дискретные входы (опция) | |
| 4 дискретных входа (сухой контакт) | |
| Внутренний источник питания | 24 В постоянного напряжения. |
| Время сканирования | 1 мсек |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Аналоговые выходы (опция) | |
| 4 аналоговых выхода (оптически изолированных) | |
| Рабочий диапазон(согласно заказу): | |
| 0-1мA | максимальная нагрузка 5 kΩ (100% перегрузка) |
| ±1 мA | максимальная нагрузка 5 kΩ (100% перегрузка) |
| 0-20 мA | максимальная нагрузка 510 Ω |
| 4-20 мA | максимальная нагрузка 510 Ω |
| 0-3 мA | максимальная нагрузка 2 kΩ (100% перегрузка) |
| ±3мA | максимальная нагрузка 2 kΩ (100% перегрузка) |
| 0-5 мA | максимальная нагрузка 2 kΩ (100% перегрузка) |
| ±5 | максимальная нагрузка 2 kΩ (100% перегрузка) |
| Изоляция | 2500 В переменного напряжения, в течение 1 мин. |
| Источник питания | внутренний |
| Точность | 0.5% FS |
| Время обновления | 1 период |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Порты связи | |
| RS-485 optically isolated port | |
| Скорость передачи данных | до 115.2 kbps. |
| Поддерживаемые протоколы | Modbus RTU, DNP3, и SATEC ASCII |
| Сечение провода до | 14 AWG (1.5 мм2) |
| Изоляция | 3000 В переменного напряжения, в течение 1 мин. |
| COM2 (дополнительный модуль) | |
| Порт Ethernet | |
| Transformer-isolated 10/100BaseT Ethernet port. | |
| Connector type | RJ45 modular. |
| Поддерживаемые протоколы | Modbus/TCP (Port 502), DNP3/TCP (Port 20000). |
| Число одновременных подключений | 4 (2 Modbus/TCP + 2 DNP3/TCP). |
| Модуль PROFIBUS | |
| Profibus DP (IEC 61158) | |
| Скорость передачи данных | 9600 bit/s – 12 Mbit/s (автоопределение). |
| 32 bytes input | 32 bytes output. |
| Протокол | PROFIBUS |
| Часы прибора | |
| Встроенные часы (стандарт) | |
| Cохранение питания часов при перерывах в питании до: 30 секунд | |
| Дополнительный модуль часы-батарея (опция) | |
| Часы с резервным питанием от батареи | |
| Точность: | 15 секунд в месяц @ 25°C |
| Cохранение питания часов при перерывах в питании до | 5 лет. |
| Соответствие стандартам | |
| Система менеджмента качества SATEC LTD сертифицирована по международным стандартам ISO 9001:2000. |
|
| Сертификат соответствия с директивами Евросоюза - СЕ | |
| Безопасность | |
| IEC 61010B-1: 2004 (ГОСТ Р МЭК 61010-2005 | Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования). |
| Точность и конструкция | |
| ГОСТ Р 52323-2005 (МЭК 62053-22) | Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S. |
| ГОСТ Р 52320-2005 (МЭК 62052-11:2003) | Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии. |
| Электромагнитная совместимость | |
| ГОСТ Р МЭК 61010-2005 | Безопасность электрических контрольно- измерительных приборов и лабораторного оборудования. |
| ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) | Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний. |
| ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) | Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний |
| ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) | Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний |
| ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) | Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний |
| ГОСТ Р 50648-94 (МЭК 61000-4-8-93) | Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний. |
| Электромагнитное излучение | |
| ГОСТ Р 51317.6.4-99 (МЭК 61000-6-4-97) | Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний |
| ГОСТ Р 51318.22-99 (МЭК CISPR 22: Radiated/Conducted class A) | (СИСПР 22-97 - Совместимость технических средств электромагнитная.) |
В разделе Библиотека размещена статья, посвященная подробному описанию анализатору электроэнергии PM130P PLUS - "Серия приборов PM130 PLUS для мониторинга параметров и учета электрической энергии".
Сравнение измерительных преобразователей серии PM130 Plus Satec
Вам может быть интересно
Измеритель параметров электроэнергии EnergoM-94-Y - это устройство для определения качества электроэнергии в трехфазной электрической сети, оно обеспечивает потребление и выработку энергии, THD (полное гармоническое искажение) и считывание индивидуальных гармонических данных.
Измерительный преобразователь P10 снят с производства, ближайшим аналогом является измерительный преобразователь P43.

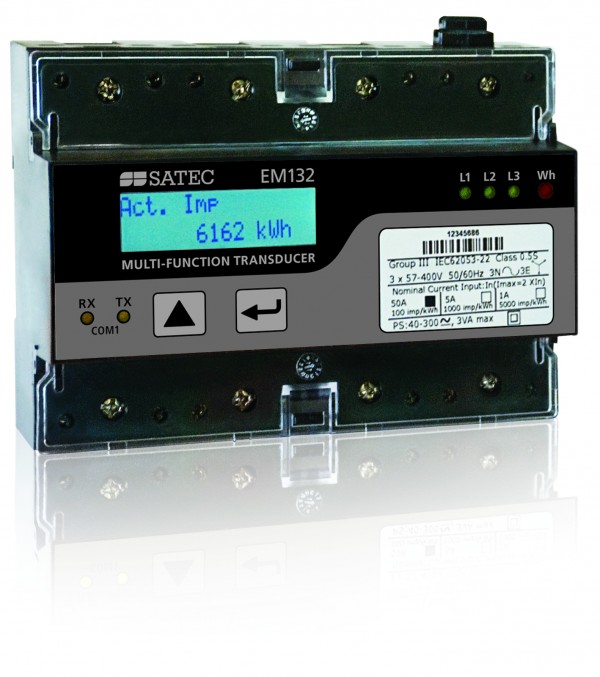

Прибор EM132 является компактным трехфазным многофункциональным измерительным прибором. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
