SW-4E-PL - Датчик потока жидкости, механическое, с заслонкой
SW-4E-PL - Датчик потока жидкости, механическое, с заслонкой
Датчик потока жидкости SW-4E-PL дает возможность контролировать потоки жидкостей или газовых смесей в магистралях или трубопроводах с поперечным сечением 3/4".
Ввинчиваемый погружной латунный тройник позволяет использовать датчик для работы с неагрессивными средами. Реле потока может использоваться при регулировании расходов жидкостей или смесей газов в испарителях или теплообменниках, рефрижераторных и компрессорных системах.
При уменьшении величины потока до определенного порогового значения размыкается пылезащищенная контактная группа. Параллельное замыкание другой контактной группы дает возможность использовать устройство в качестве сигнального.
На заводе - изготовителе на датчике потока жидкости выставляются минимальные пороговые значения. Однако при помощи регулировочного винта их можно менять в процессе использования реле.
Максимально допустимое давление в магистрали – 11 бар, наивысшая температура носителя 120 °С. Пластиковый корпус выполнен в соответствии с IP65 и выдерживает температуры в диапазоне -40°С … + 85°С.
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| SW - Реле протока, механическое, с заслонкой | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип / группа товаров 2 |
Диаметр трубы DN |
Макс. рабочее давление PN max | Среда | (Материал соприкасающихся частей) | Вкл. установленный T-тройник соотв. DIN 2950 | |||||||||||||||||||||||||||||||||||||||||||||
|
1"-8" |
11 бар |
нормальная |
(латунь) |
- |
||||||||||||||||||||||||||||||||||||||||||||||
| SW-2EPL |
1"-8" |
30 бар | агрессивная | (высококачеств. сталь, V4A) |
- |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-3EPL |
1/2" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| SW-4EPL |
3/4" |
11 бар | нормальная | (латунь) |
• |
|||||||||||||||||||||||||||||||||||||||||||||
| Принадлежности: PSW-09 - запасная заслонка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) ! | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-1E-PL / SW-2E-PL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1" |
0.6 / 1.0 |
2.0 / 2.1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
0.8 / 1.3 |
2.8 / 3.0 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
1.1 / 1.7 |
3.7 / 4.0 | |||||||||||||||||||||||||||||||||||
| 2" |
2.2 / 3.1 |
5.7 / 6.1 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
2.7 / 4.0 |
6.5 / 7.0 | |||||||||||||||||||||||||||||||||||
| 3" |
4.3 / 6.2 |
10.7 / 11.4 | |||||||||||||||||||||||||||||||||||
| 4" |
11.4 / 14.7 |
27.7 / 29.0 | |||||||||||||||||||||||||||||||||||
| 4" Z |
6.1 / 8.0 | 17.3 / 18.4 | |||||||||||||||||||||||||||||||||||
| 5" | 22.9 / 28.4 | 53.3 / 55.6 | |||||||||||||||||||||||||||||||||||
| 5" Z |
9.3 / 12.9 | 25.2 / 26.8 | |||||||||||||||||||||||||||||||||||
| 6" | 35.9 / 43.1 | 81.7 / 85.1 | |||||||||||||||||||||||||||||||||||
| 6" Z |
12.3 / 16.8 | 30.6 / 32.7 | |||||||||||||||||||||||||||||||||||
| 8" | 72.6 / 85.1 | 165.7 / 172.5 | |||||||||||||||||||||||||||||||||||
| 8" Z |
38.6 / 46.5 | 90.8 / 94.2 | |||||||||||||||||||||||||||||||||||
| Таблица значений переключения SW-3E-PL / SW-4E-PL | |||||||||||||||||||||||||||||||||||||
|
Диаметр трубы |
Заводская установка выкл/вкл (м3/ч) |
Макс. установка выкл/вкл (м3/ч) | |||||||||||||||||||||||||||||||||||
|
1/2" (SW-3E-PL) |
0.174 / 0.48 |
0.846 / 0.948 | |||||||||||||||||||||||||||||||||||
| 3/4" (SW-4E-PL) |
0.138 / 0.408 |
0.768 / 0.858 | |||||||||||||||||||||||||||||||||||
| Внутренние диаметры труб и комбинации заслонок |
|||||||||||||||||||||||||||||||||||||
|
Диаметр трубы DN в дюймах |
Диаметр трубы ВТ в миллиметрах |
Комбинация заслонок PSW-09 | |||||||||||||||||||||||||||||||||||
| 1" |
25 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/4" |
32 мм |
1 | |||||||||||||||||||||||||||||||||||
| 1 1/2" |
40 мм |
1 | |||||||||||||||||||||||||||||||||||
| 2" |
50 мм |
1,2 | |||||||||||||||||||||||||||||||||||
| 2 1/2" |
65 мм | 1,2 | |||||||||||||||||||||||||||||||||||
| 3" | 80 мм | 1,2,3 | |||||||||||||||||||||||||||||||||||
| 4" Z |
100 мм | 1,2,3,4 (укоротить до 92мм) | |||||||||||||||||||||||||||||||||||
| 5" Z |
125 мм | 1,2,3,4 (укоротить до 117мм) | |||||||||||||||||||||||||||||||||||
| 6" Z |
150 мм | 1,2,3,4 (укоротить до 143мм) | |||||||||||||||||||||||||||||||||||
| 7-8" Z |
200мм | 1,2,3,4 (без укорачивания) | |||||||||||||||||||||||||||||||||||
Вам может быть интересно
Датчик потока жидкости SW-4E-PL дает возможность контролировать потоки жидкостей или газовых смесей в магистралях или трубопроводах с поперечным сечением 3/4".

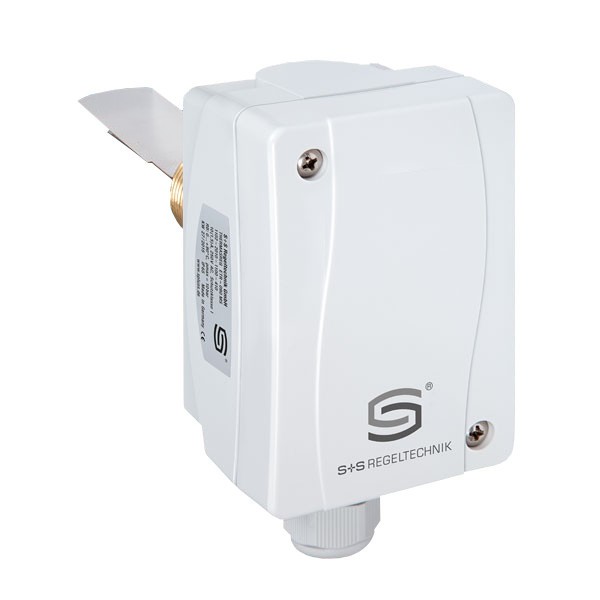

Датчик протока воды SW-1E-PL используется для контроля и управления потоками жидкостей.
Датчик протока жидкости SW-2E-PL дает возможность контролировать потоки жидкостей или газовых смесей в магистралях или трубопроводах с поперечным сечением от 1/2" до 8".
Механическое реле потока жидкости SW-3E-PL используется для управления потоком жидкостей или газообразных сред в различных трубопроводах диаметром 1/2".
Недавно просмотренные

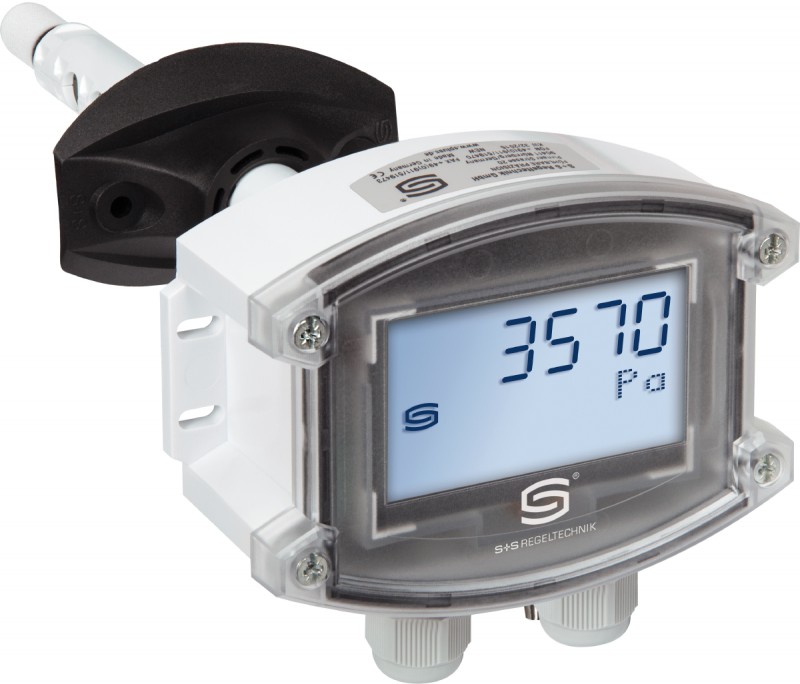

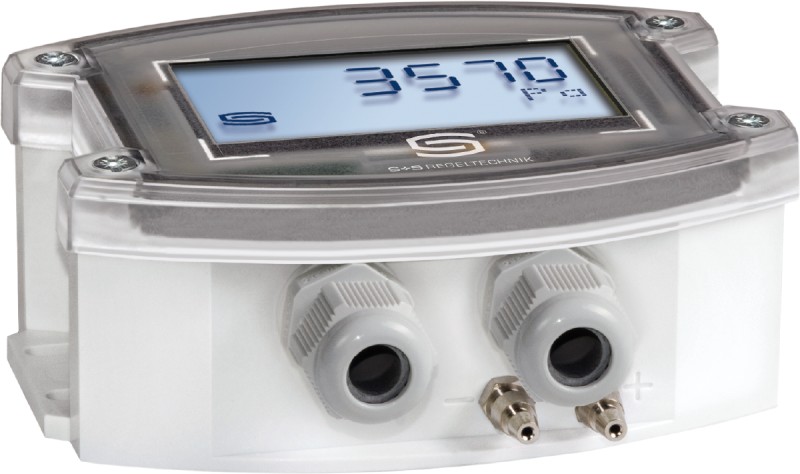

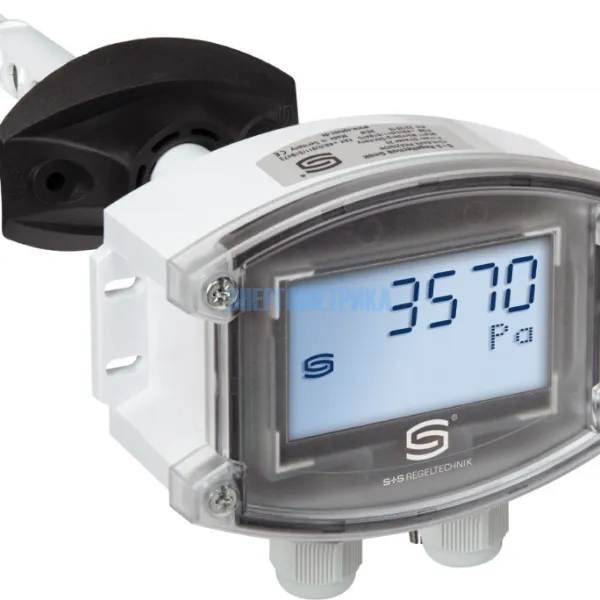

Данная модель снята с производства. Ближайшим аналогом является датчик давления EFM112. Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик PREMASGARD® 814x - Modbus (серия) с возможностью подключения к шине Modbus, с корпусом из ударопрочного пластика, крышкой корпуса с быстрозаворачиваемыми винтами, с пластиковым спеченным фильтром (опционально - с металлокерамическим фильтром), на выбор с дисплеем или без дисплея, предназначен для точного измерения влажности и температуры воздуха в каналах, а также для измерения разности давлений в воздухе.
