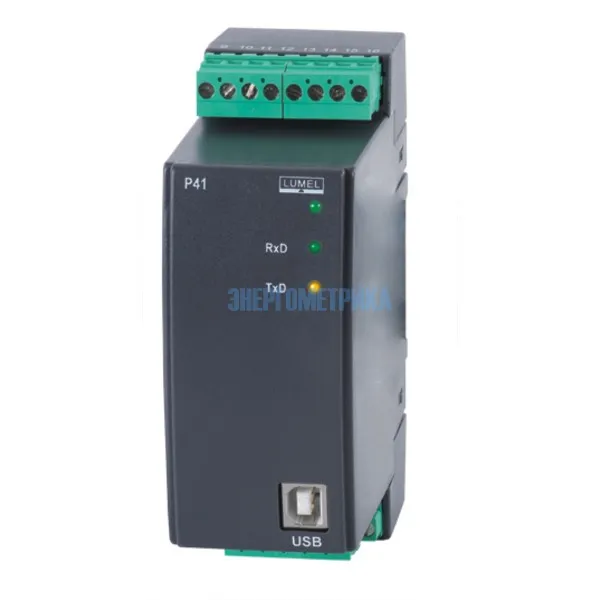

P41 - Измерительный преобразователь параметров однофазной сети
P41 - Измерительный преобразователь параметров однофазной сети
Программируемый преобразователь P41 предназначен для преобразования в аналоговый и цифровой сигнал параметров однофазной сети.
С прибором применяются разъемные трансформаторы тока.
Конфигурирование прибора осуществляется при помощи бесплатного программного обеспечение LPConfig и программатора PD14.
Техническая документация
Параметры
Характеристики программируемого преобразователя P41:
- измерение однофазных сетевых параметров: U, I, f, P, Q, S, PF, tg j , j , Ep, Eq;
- универсальный вход: 1 или 5 А, 100 В или 400 В;
- программируемый аналоговый выход -20 мА ... +20 мА;
- RS485 Modbus RTU Slave интерфейс;
- регистрация выбранных измеряемых значений (9000 значений);
- программируемые коэффициенты трансформации по току и напряжению;
- конфигурирование преобразователя по USB с помощью бесплатного программного обеспечения LPConfig;
- размеры: 45 х 120 х 100 мм
| ИЗМЕРЯЕМЫЕ И ПОЛУЧАЕМЫЕ ПУТЕМ ВЫЧИСЛЕНИЯ ВЕЛИЧИНЫ И ПРЕДЕЛЫ ИЗМЕРЕНИЯ |
|
|
Ток (I) 1/5A |
0,02..6A |
|
Напряжение (U) |
1..480 В переменный |
|
Частота (f) |
45,0..66,0..100 Гц |
|
Активная мощность (P) |
-2,88кВт..1,4Вт..2,88кВт |
|
Реактивная мощность (Q) |
2,88квар..1,4вар..2,88квар |
|
Полная мощность (S) |
1,4ВА,,2,88кВА |
|
Коэффициент мощности (PF) |
-1..0..1 |
|
tgφ |
-1,2..0..1,2 |
|
φ |
0..359 |
|
Активная энергия (Ep) |
0..99999999,9 кВтч |
|
Реактивная энергия (Eq) |
0..99999999,9 кварч |
Выходы
| АНАЛОГОВЫЙ |
|||
|
Ток |
20..0..20мА (0..250 Ом) | ||
| ЦИФРОВОЙ | |||
|
Интерфейс |
Протокол | Режим | Скорость |
|
RS485 |
MODBUS RTU адрес 1..247 | 8N2, 8E1, 8O1, 8N1 | 4,8; 9,6; 19,2; 38,4 кбит/с |
|
USB |
MODBUS RTU адрес 1 | 8N2 | 9,6 кбит/с |
