P43 - Измерительный преобразователь активной, реактивной мощности (трехфазный);
P43 - Измерительный преобразователь активной, реактивной мощности (трехфазный);

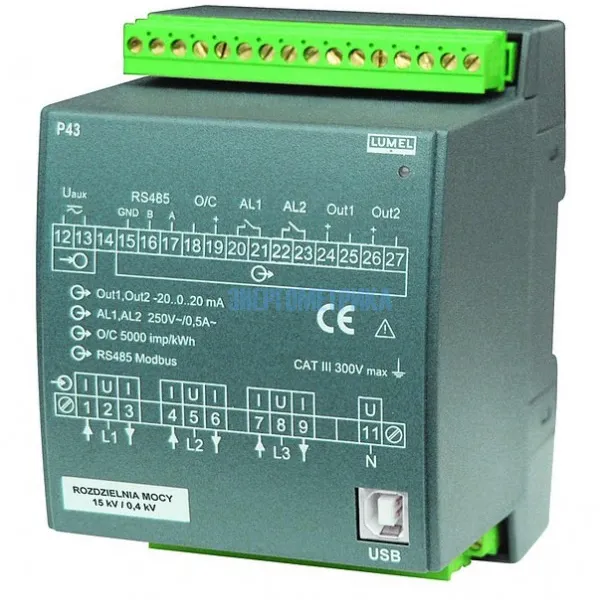

Многофункциональный измерительный преобразователь P43 - модель для трехфазной сети, 3 или 4 провода, с симметричной или несимметричной нагрузкой.
С прибором применяются разъемные трансформаторы тока. Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.
Характеристики
- Входные сигналы:
- ток: 1А или 5А
- напряжение: 100В (3 x 57.7 В), 400 В (3 x 230 В) - 2 аналоговых выхода
- 2 релейных выхода (сигнализация о выходе значений измеряемых параметров за пороговые пределы)
- импульсный выход (для управления потреблением активной энергии 3-х фазной сети)
- интерфейсы RS-485 и USB с протоколом Modbus
- встроенная память для 15 мин. записи профиля мощности
- хранение максимальных и минимальных значений
- гальваническая развязка
- задаваемые коэффициенты трансформации по напряжению и току
- программирование преобразователя с помощью бесплатного программного обеспечения LPConfig
- габаритные размеры: 90x120x100 мм
Техническая документация
Параметры
| Измеряемые и рассчитываемые параметры |
|
|
Опция |
Дополнительно измеряемые величины |
|
фазное напряжение |
U1, U2, U3 |
|
линейное напряжение |
U12, U23, U13 |
|
3-х фазное среднее напряжение |
U |
|
межфазное среднее напряжение |
UPP |
|
3-х фазный средний ток |
I |
|
фазный ток |
I1, I2, I3 |
|
активная мощность в фазе |
P1, P2, P3 |
|
реактивная мощность в фазе |
Q1, Q2, Q3 |
|
полная мощность в фазе |
S1, S2, S3 |
|
коэффициент мощности в фазе |
Pf1, Pf2, Pf3 |
|
отношение реактивной и активной мощности коэфф. мощности |
tgφ1, tgφ2, tgφ3 |
|
3-х фазные средние значения коэфф. мощности |
Pf, tgφ |
|
3-х фазная активная, реактивная и полная мощность |
P, Q, S |
|
активная средняя мощность (напр. за 15 мин.) |
Pav |
|
3-х фазная активная и реактивная энергия |
Ept, Eqt |
|
частота |
f |
