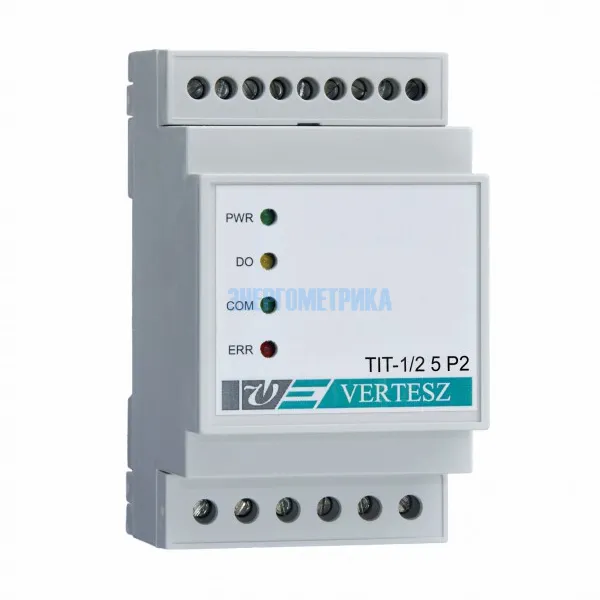

TIT-P2 - Преобразователь измерительный переменного тока и напряжения с RS-485

Арт.: TIT-P2

Преобразователь измерительный переменного тока и напряжения с RS-485 и аналоговым выходом TIT-P2 - предназначен для измерения истинного действующего значения (TrueRMS) сигналов переменного тока, напряжения и преобразование результатов в унифицированный аналоговый сигнал постоянного тока, а также передача измеренных значений по каналу RS 485, протокол Modbus RTU.

Один программируемый дискретный выход «Open collector» (max 30V/500 mA), позволяет задать пользователю два программируемых значения срабатывания.

С помощью специальной программы VERA пользователь имеет возможность задавать пороговые значения, гистерезис, уровень выходного сигнала, менять адрес и скорость коммуникации, выбирать паритет.

Однофазный измерительный преобразователь Vertesz TIT-P2 производится в версии с питанием 24 В AC/DC (+/-20%) и с питанием 70-265 В AC/DC

Техническая документация

Параметры

Преобразователь снабжен одним программируемым дискретным выходом с гистерезисом для отслежения за устанавливаемыми пороговыми значениями. Благодаря этой функции преобразователи TIT-P2 могут быть использованы как самые простые устройства защиты от перегрузки или индикаторы отклонения напряжения от номинального напряжения электрической сети.

Преобразователи переменного тока TIT-Р2 имеют 2 входа то току в одном корпусе (0...1A, 0...5А AC).

Характеристики

  • измерения действующего(среднеквадратичного) значения сигналов переменного тока и напряжения не зависимо от формы измеряемого сигнала
  • стандартные входные сигналы по току: 1А, 5А АС; по напряжению: 57 - 500В AC
  • стандартные выходные аналоговые сигналы 0-5мА, 0-20мА, 4-20мА, 0-10В
  • измерение сигнала с частотой 50 - 400 Гц (кратно 50Гц)
  • выход последовательного интерфейса RS-485, протокол Modbus RTU
  • программирование и работа в программе VERA
  • приведенная погрешность 0,1% на выходе RS485, 0,5% на аналоговом выходе
  • диапазон рабочих температур: -40С...+50С
  • гальваническая развязка на 4 кВ
  • высокое быстродействие, время установки сигнала 60 мс (100%)
  • помехозащищенность
  • малые габаритные размеры
  • крепление на DIN рейку
Однофазный измерительный преобразователь Vertesz TIT-P2 с питанием 24 В AC/DC
Входной сигнал Выходной сигнал RS-485 и аналоговый
0...5 мA DC 0...20 мA DC 4...20 мA DC 0...10 В DC
0...1A AC TIT – 1/211 TIT – 1/221 TIT – 1/231 TIT – 1/261
0...5А AC TIT – 1/211 TIT – 1/221 TIT – 1/231 TIT – 1/261
0...1,2 x 57В AC TIT – 311 TIT – 321 TIT – 331 TIT – 361
0...1,2 x 100В AC TIT – 411 TIT – 421 TIT – 431 TIT – 461
0...1,2 x 115В AC TIT – 511 TIT – 521 TIT – 531 TIT – 561
0...1,2 x 230В AC TIT – 611 TIT – 621 TIT – 631 TIT – 661
0...1,2 x 400В AC TIT – 711 TIT – 721 TIT – 731 TIT – 761

Однофазный измерительный преобразователь Vertesz TIT-P2 с питанием 100-230 В AC/DC
Входной сигнал Выходной сигнал RS-485 и аналоговый
0...5 мA DC 0...20 мA DC 4...20 мA DC 0...10 В DC
0...1A AC TIT – 1/215 TIT – 1/225 TIT – 1/235 TIT – 1/265
0...5А AC TIT – 1/215 TIT – 1/225 TIT – 1/235 TIT – 1/265
0...1,2 x 57В AC TIT – 315 TIT – 325 TIT – 335 TIT – 365
0...1,2 x 100В AC TIT – 415 TIT – 425 TIT – 435 TIT – 465
0...1,2 x 115В AC TIT – 515 TIT – 525 TIT – 535 TIT – 565
0...1,2 x 230В AC TIT – 615 TIT – 625 TIT – 635 TIT – 665
0...1,2 x 400В AC TIT – 715 TIT – 725 TIT – 735 TIT – 765

Семейство измерительных преобразователей серии TIT

TIT - измерительные преобразователи
Параметры TIT-L TIT-P2 TIT-HC
Входные характеристики
(номинальные значения)
0-1 А x x
0-5 А x x
0-50 А x
0-100 А x
0-1000 А x
0-57 В AC x x
0-100 В AC x x
0-115 В AC x
0-230 В AC x x
0-400 В AC x x
Выходные характеристики RS-485 x x
дискретный x (1) x (1)
0-5 мА DC x x
0-20 мА DC x x
4-20 мА DC x x x
0-10 В DC x x
Питание от токовой петли x
24 В DC
24 В DC/AC x x
220 В DC/AC x x
Количество измеряемых фаз 1 1 1

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
