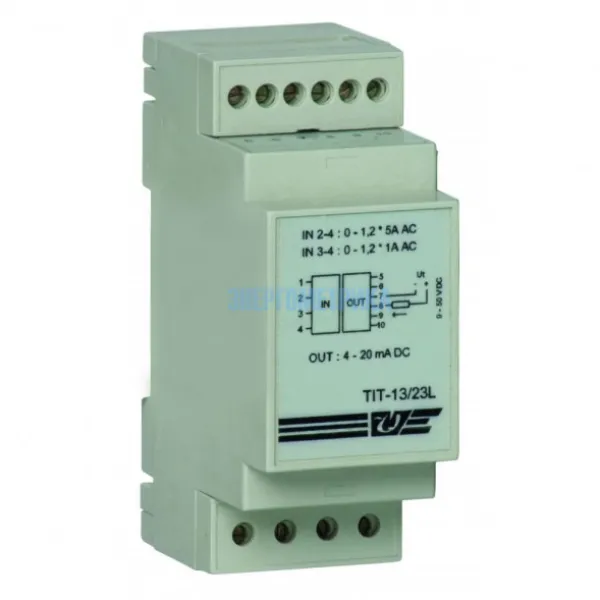

TIT-L - Измерительный преобразователь тока и напряжения без источника питания

Арт.: TIT-L

Преобразователь тока и напряжения типа TIT-L преобразует сигналы переменного тока или напряжения в унифицированные сигналы постоянного тока 4-20мА, при этом обеспечивает гальваническую развязку между технологическим процессом и управляющим оборудованием.

Достоинством данного типа преобразователей является измерение действующего значения (TrueRMS) при отсутствии встроенного источника питания имеет всего 4 присоединительные клеммы.

Техническая документация

Параметры

Преобразователи TIT-L незаменимы в электроэнергетике для контроля параметров сети и нагрузки. Гальваническая развязка выполнена на высокоточном измерительном трансформаторе с электронным управлением. Встроенная схема измерения действующего значения (True RMS) входного сигнала позволяет корректно измерять сигналы несинусоидальной формы.

Входным сигналом измерительных преобразователей TIT-L является выходной сигнал с вторичной обмотки измерительного трансформатора тока или напряжения, включенного в технологический процесс. Возможно прямое подсоединение в случае измерения 380/220 В переменного тока. Благодаря унифицированным выходным сигналам преобразователи могут быть непосредственно подключены к управляющим системам.

Характеристики:

  • измерение истинного действующего (среднеквадратичного) значения независимо от формы периодического сигнала;
  • питание от выходной токовой петли (сигнальной цепи);
  • погрешность 0,5%;
  • рабочий температурный диапазон -40С...+50С;
  • построение на основе электронных трансформаторов;
  • гальваническая развязка 4 кВ;
  • высокое быстродействие;
  • помехозащищенность;
  • малые размеры;
  • крепление на DIN-рейку;

Вход:

  • Ток: Iном = 1A, 5A (интегрировано в один прибор);
  • Напряжение: Uном = 57В, 100В, 115В, 230В, 400В;
  • Частота: 50Гц...400Гц (кратно 50Гц);
  • Предел измерения: 0 – 1,2 Iном, 0 – 1,2 Uном;
  • Перегрузочная способность: 10 x Iном/1c, 4 x Uном/1c.
TIT-L - однофазный преобразователь
Входной сигнал Выходной сигнал 4 - 20 мА DC

0 - 1/5 А АС

TIT-13/23L
0 - 1.2 x 57 В АС TIT-33L
0 - 1.2 x 100 В АС TIT - 43L
0 - 1.2 x 115 В АС TIT - 53L
0 - 1.2 x 230 В АС TIT - 63L
0 - 1.2 x 400 В АС TIT - 73L


Семейство измерительных преобразователей серии TIT

TIT - измерительные преобразователи
Параметры TIT-L TIT-P2 TIT-HC
Входные характеристики
(номинальные значения)
0-1 А x x
0-5 А x x
0-50 А x
0-100 А x
0-1000 А x
0-57 В AC x x
0-100 В AC x x
0-115 В AC x x
0-230 В AC x x
0-400 В AC x x
Выходные характеристики RS-485 x x
дискретный x (1) x (1)
0-5 мА DC x x
0-20 мА DC x x
4-20 мА DC x x x
0-10 В DC x x
Питание от токовой петли x
24 В DC
24 В DC/AC x x
220 В DC/AC x x
Количество измеряемых фаз 1 1 1

Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
