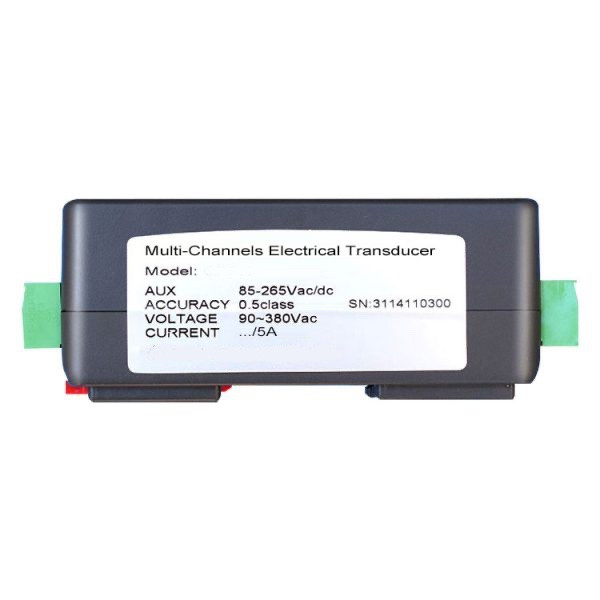

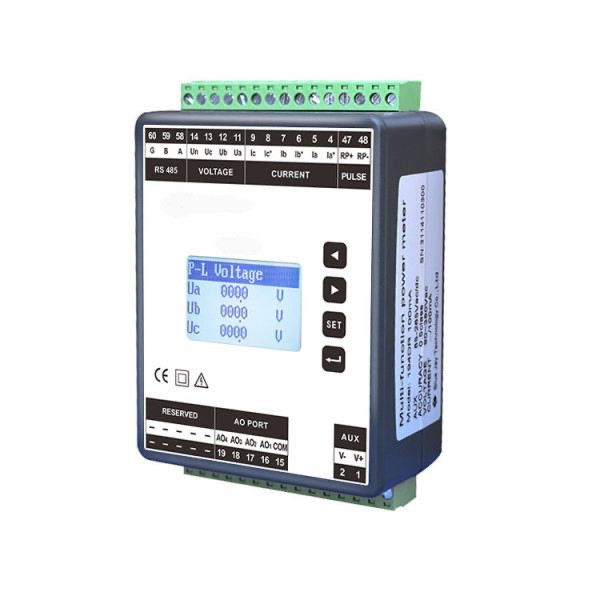

EnergoM-QPPX - Трехфазный программируемый преобразователь переменного тока для монтажа на DIN-рейку
EnergoM-QPPX - Трехфазный программируемый преобразователь переменного тока для монтажа на DIN-рейку
Трехфазный программируемый преобразователь переменного тока для монтажа на DIN-рейку EnergoM-QPPX измеряет широкий диапазон электрических параметров и генерирует аналоговые или цифровые выходные сигналы, подходящие для взаимодействия с контрольно-измерительными приборами и системами управления.
Общий четырехканальный выход, с программируемой клавишей панели или управлением ПК, пользователь может свободно устанавливать 4 различных данных из максимум 26 электрических параметров для выборки и вывода аналогового сигнала.
EnergoM-QPPX имеет трехканальные цифровые входы и функциональность связи RS485-Modbus. Может контролировать сигнал DI с гальванической развязкой и программировать преобразователь с помощью специального программного обеспечения SCADA, любой из измеренных параметров может быть считан через соединение RS485.
Особенности:
- Точность 0,5 класса;
- Широкий диапазон напряжения 85...265 В переменного тока;
- 4-канальным выходом (поддержка максимум 22 типов параметров для аналогового выхода)
- Передняя панель с 4 клавиатурами для настройки аналоговых параметров, не требуется дополнительное программное обеспечение для настройки;
- С портом RS485 для передачи удаленных данных;
- Время отклика 500 мс;
- Крепление на Din-рейку 35 мм;
- Расширенный выбор электрических параметров (опционально);
- Функция SOE (опционально).
Техническая документация
Параметры
| Технические характеристики трехфазного программируемого преобразователя переменного тока EnergoM-QPPX | |
| Входные сигналы | |
| Номинальный входной сигнал | 1 А или 5 А постоянного тока 110 В, 230 В, 240 В, 400 В, 415 В переменного тока +/-20% |
| Потребляемая мощность | Напряжение < 1 ВА Ток < 0,2 ВА |
| Перегрузочная способность | 1,2 раза непрерывно 10 раз /5 сек. для текущего 2 раза / 2 сек. для измерения напряжения |
| Частотный диапазон | 40~65 Гц |
| Выходной сигнал измерения | |
| Стандартные выходные данные | 4...20 мА или 0...20 мА программируемый (0...5 В или 0...10 В опционально) |
| Максимальная нагрузка | < 390 Ом (выходной ток) >10 кОм (выходное напряжение) |
| Пульсация | <1% от пика к пику |
| Время отклика | |
| Точность измерения | |
| Класс | 0,2% / 0,5 соответствует стандарту IEC 688 |
| Точный диапазон | 0 - 120% I |
| Влияние частоты | < 0,05% на Гц |
| Влияние нагрузки | <0,25% от полного пролета для определенного диапазона нагрузок |
| Вспомогательный источник питания | |
| 85 ~ 265 В переменного или постоянного тока 20%, 1,5 ВА | |
| Гальваническая развязка между входными, выходными цепями и вспомогательным источником питания | |
| Испытательное напряжение | 2 Кв среднеквадратичное значение 50 Гц в течение 1 минуты |
| Импульс | Форма волны 4 КВ 1,2/50 мкс |
| Требования к температуре | |
| Рабочая температура | -10~55 C |
| Температура хранения | -40~70 C, относительная влажность 20 ~ 93%; без конденсации |
Вам может быть интересно

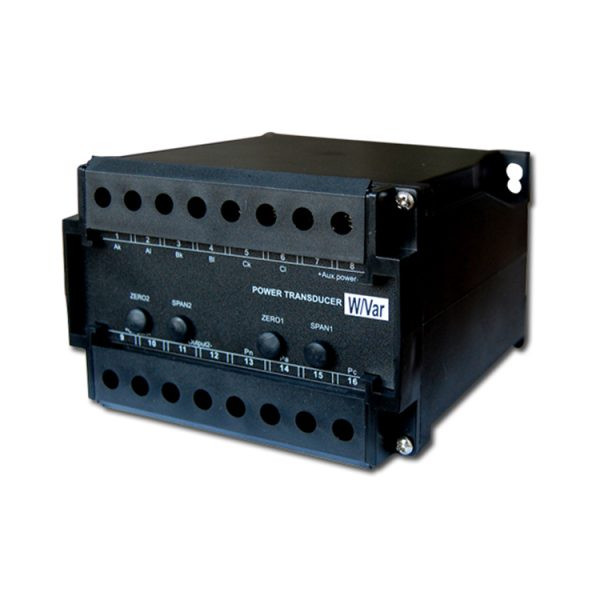

Преобразователь EnergoM-QP-A/V применяется для измерения распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей, в системах среднего и низкого напряжения.
