PM130E Plus ECT - Многофункциональный измерительный преобразователь SATEC с внешними трансформаторами тока

Артикул: PM130E PLUS ECT

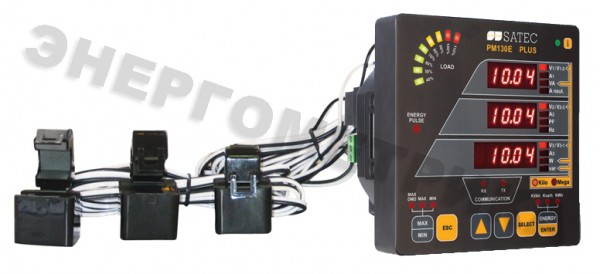

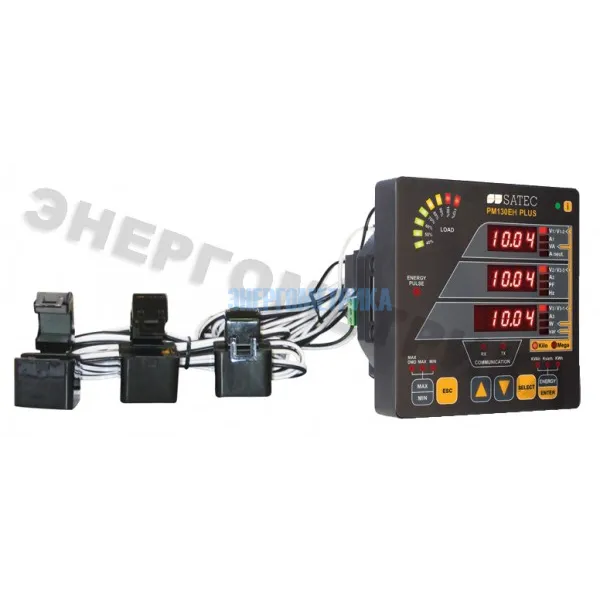

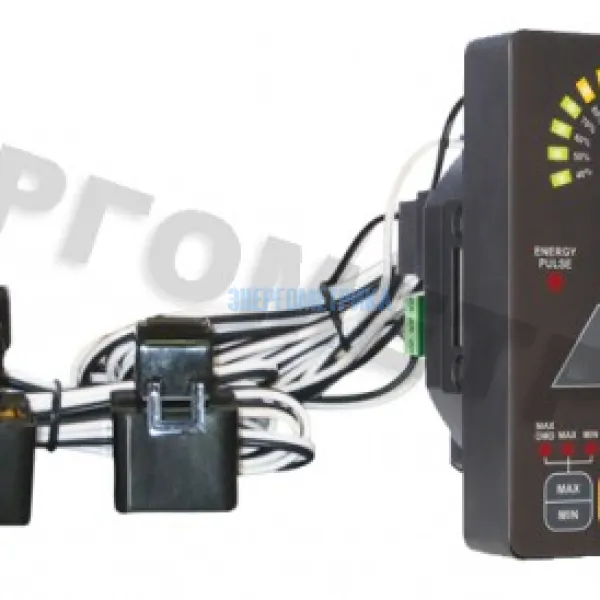

PM130E PLUS ECT — многофункциональный измерительный преобразователь с внешними трансформаторами тока, представитель новой серии приборов PM130E PLUS.

Благодаря подключению прибораPM130E PLUS ECT к серверу системы контроля энергопотребления PMAC3624 можно просто и не дорого создать систему технического учета электроэнергии.

Дополнив измерительный прибор токовыми клещами с выходным сигналом 5А TTC-CCT, измеритель можно использовать в качестве переносного прибора.

Данное решение предназначено для тех, кто желает использовать прибор в сетях низкого напряжения (0,4 кВ) без использования дополнительных трансформаторов тока. Эта опция позволяет значительно упростить монтаж измерительных приборов в сетях низкого напряжения и, как следствие, удешевить стоимость монтажа.

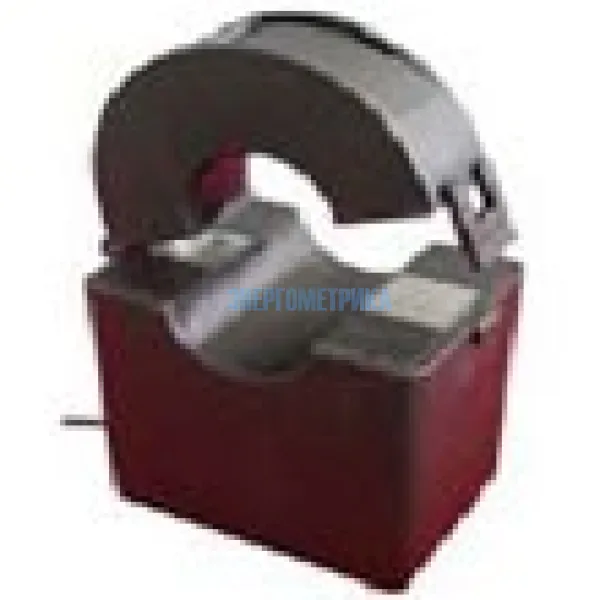

 С прибором применяются разъемные трансформаторы тока.

Важно отметить высокую точность данных трансформаторов тока и возможность их установки на значительном расстоянии (до 100 метров) от прибора PM130E PLUS ECT.



Стандартная длина кабеля, поставляемого в комплекте с трансформатором тока - 2.5 м.



В комплект поставки бесплатно входит мощный пакет прикладной русифицированной программы PAS, который обеспечивает возможности анализа данных и отображения графической информации.

Внешние трансформаторы тока для счетчика электроэнергии PM130E PLUS ECT
Модель  Номинальный
первичный
ток
Внутренний
диаметр
Точность
трансформаторов
тока
Номинальный
 вторичный
ток

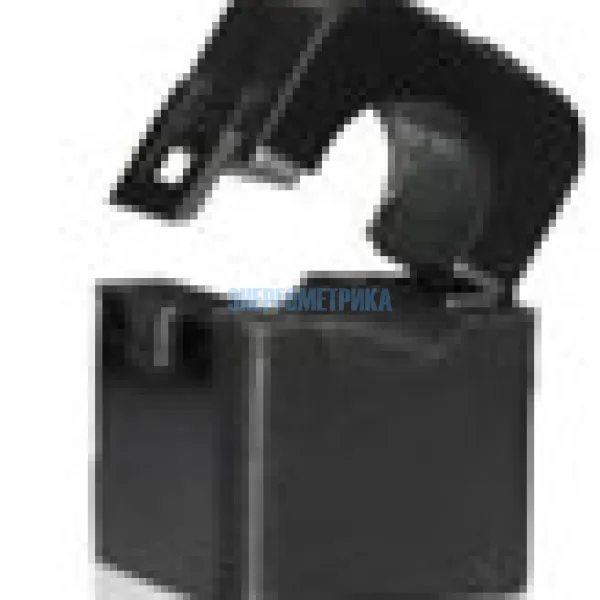

CS05S
(разъемный)
CT05S



5 А



12 мм



0.5%



5 мА

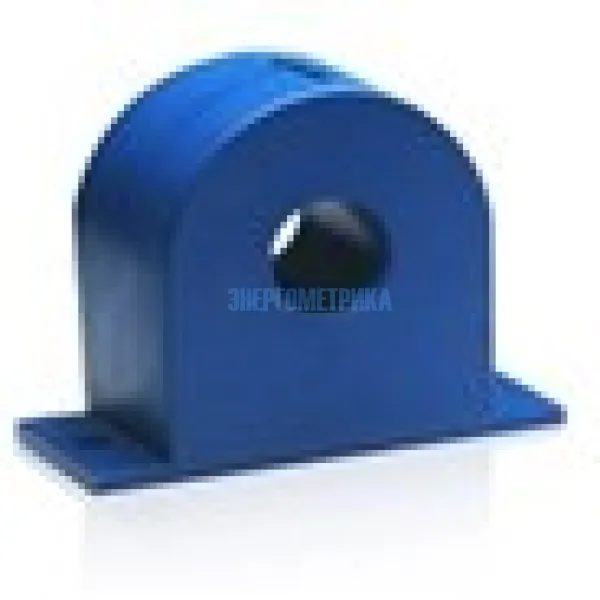

CS1
CT1



100 А


12 мм


0.1%


40 мА

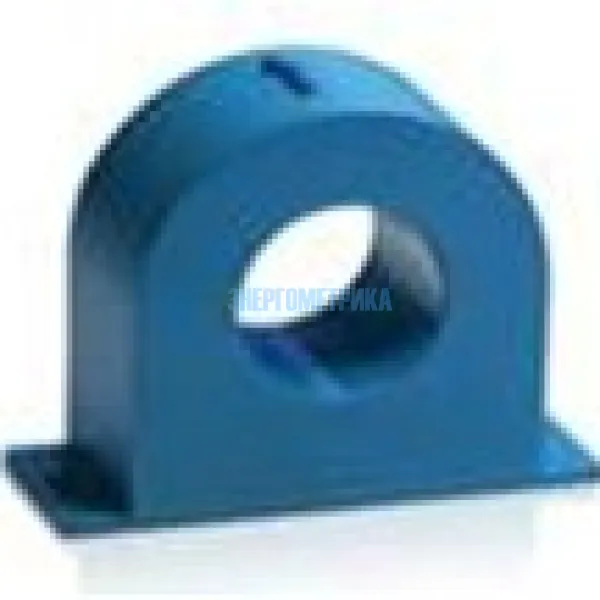

CS1L
CT1L

100 А

23 мм

 0.1%

40 мА

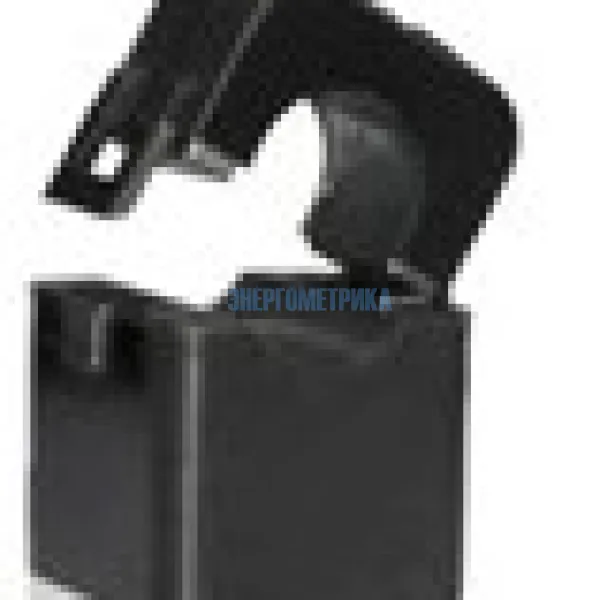

CS1S
(разъемный)
CT1S


100 А


 16 мм


 0.5%


40 мА
CS2S
(разъемный)
CS2S
200 А 26x23.8 мм 0,5% 40 мА
CS2SL
(разъемный)
CS2S
200 А 23×33 мм 0,5% 40 мА

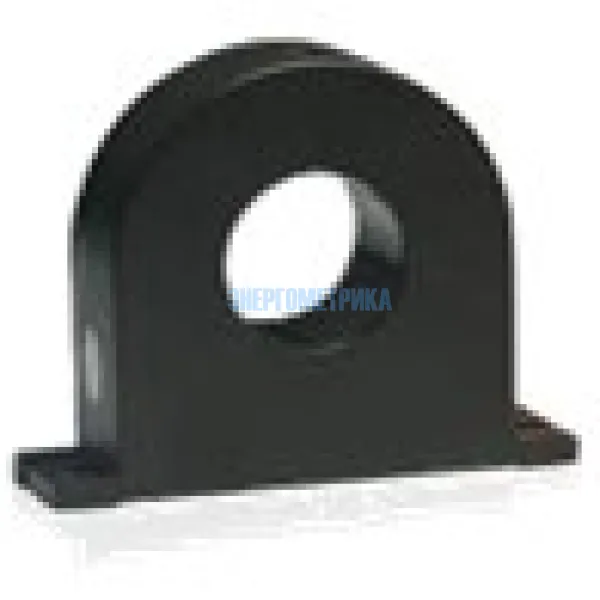

CS4
CT4

400 А

 26 мм

0.1%

40 мА

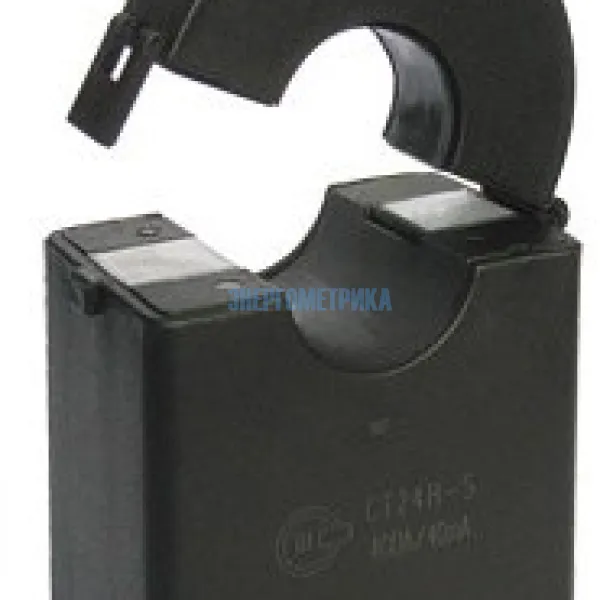

CS4S
(разъемный)
CT4S



400 А



23x33 мм



0,5%



40 мА
CS8
(разъемный)
CT8S
800 A 100x32 мм 0,5% 40 мА

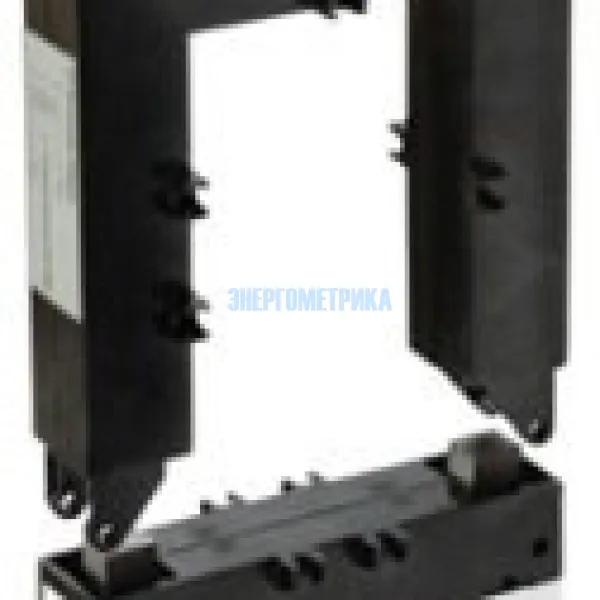

CS8S
(разъемный)
CT8S


800 А


80x50 мм


0,5%


40 мА
 CS12S
(разъемный)
CT12S



1200 А



80x121 мм



0,5%



40 мА



Модель PM130E PLUS ECT предназначена для использования в качестве источника телеизмерения: класс точности 0.5s, высокое быстродействие, поддержка стандартных телемеханических протоколов обмена.

Математическую обработку сигналов обеспечивает контроллер с оперативной памятью RAM и внутренней энергонезависимой памятью EEPROM. Прибор стандартно оснащается портом связи RS485 (протоколы ASCII, Modbus RTU и DNP3.0).



РМ 130Р PLUS  может использовать дополнительные коммуникационные порты Ethernet и PROFIBUS DP (протоколы Modbus TCP и DNP3 TCP) с помощью дополнительного модуля.



Характеристики


  • Многофункциональный трехфазный измеритель токов, напряжений, активной, реактивной и полной мощностей, cosφ, частоты, несимметрии токов и напряжений, тока нейтрали
  • Входы по напряжению и по току изолированные гальванически. Используются для прямого подключения, либо через трансформаторы тока и напряжения
  • Одновременное отображение выбранных параметров для трехфазной сети на ярком светодиодном индикаторе
  • Графическое отображение потребляемой мощности в процентах
  • Настройка с лицевой панели
  • Уникальные встроенные проходные трансформаторы тока
  • Встроенные часы и календарь, метка времени (сохранение времени в течении 30 сек, при отсутствии питания прибора). При установке дополнительного модуля сохранение питания часов при перерывах питания до 5 лет
  • Специальные версии для частоты 25/60/400 Гц
  • 16 программируемых установок, время срабатывания установки 20 мс (c модулем DOR)
  • Возможность конфигурирования и настройки прибора через порт связи
  • диапазон рабочих температур -30°С...+60°С



Дополнительные модули (один модуль на прибор):

    • Модуль: дискретные входы + релейные выходы (DOR)
      4 оптически изолированных дискретных входа типа "сухой контакт" с внутренним источником питания (24 В постоянного тока) предназначены для сбора дискретной информации, а также для внешней синхронизации времени; время сканирования 1 мс
      2 релейных выхода для выдачи сигналов аварийной сигнализации управления и импульсов; прямое управление через порт связи
    • Модуль: аналоговые выходы (AO)
      4
      опциональных оптически изолированных аналоговых выхода с внутренним источником питания; опции выхода 0-20 мА, 4-20 мА, 0-1 мА, и ± 1 мА, ± 3мА, 0-5мА, ± 5 мА; время сканирования 1 мс
  • Модуль: RS-232 или RS-422/485 оптически изолированный порт
Скорость передачи: до 115.2 кбит/сек.
Протоколы: Modbus RTU, DNP3, Satec ASCII, МЭК 60870-5-101.
Изоляция: 3000В AC за 1 мин.
  • Модуль: порт Ethernet 10/100BaseT (ETH)
    Протоколы Modbus TCP и DNP3 TCP
  • Модуль: порт PROFIBUS DP (PRO)
    Скорость передачи данных: 9600 бит/с – 12 Мбит/с (автоопределение) 32 байт вход, 32 байт выход Протокол: PROFIBUS
  • Модуль: часы высокой точности + батарея + 4 дискретных входа (TOU)
    Батарея (сохранение питания часов до 5 лет), заказ многотарифной системы учета электроэнергии (TOU) возможен только при заказе данного модуля. 4 оптически изолированных дискретных входа типа "сухой контакт" предназначены для сбора дискретной информации, а также для внешней синхронизации времени. Время сканирования 1 мс.



    В разделе Библиотека размещена статья, посвященная подробному описанию анализатора электроэнергии PM130E PLUS - "Серия приборов PM130 PLUS для мониторинга параметров и учета электрической энергии".
