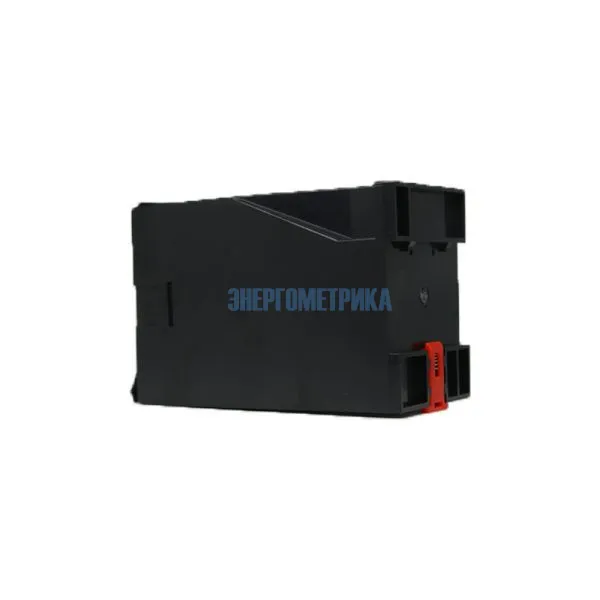

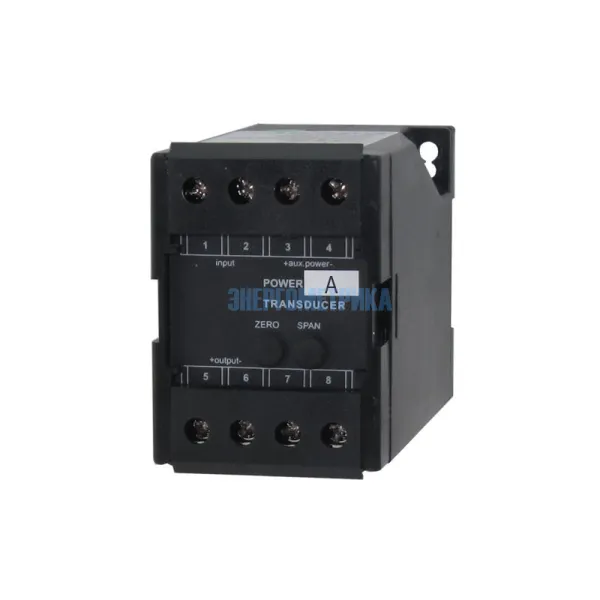

EnergoM-QP-A/V(T) - Преобразователь напряжения
EnergoM-QP-A/V(T) - Преобразователь напряжения
Преобразователь EnergoM-QP-A/V(T) применяется для измерения распределительных фидеров, трансформаторов, генераторов, конденсаторных батарей и двигателей, в системах среднего и низкого напряжения.
Преобразователь серии EnergoM-QP-A/V преобразует входное напряжение переменного тока в выходной сигнал, не зависящий от нагрузки.
Выходной сигнал основан на измерении среднеквадратичного значения входного сигнала, и, следовательно, преобразователь может использоваться с искаженными формами сигналов.
Особенности:
- Используется в однофазной цепи переменного тока или цепи постоянного тока;

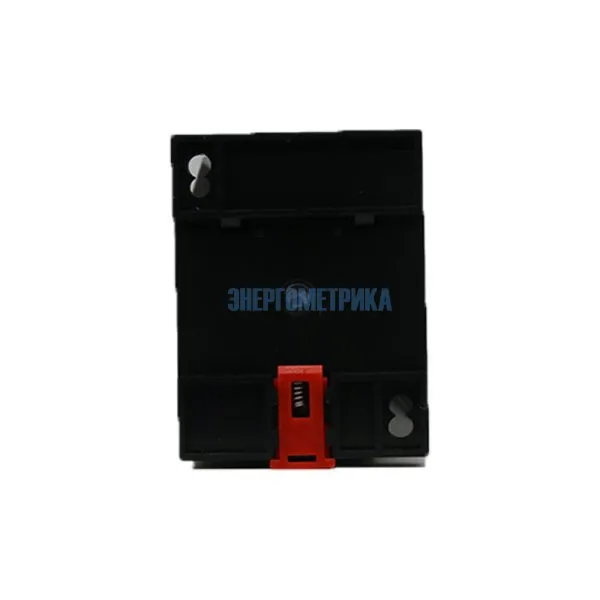

- Крепление на Din-рейку 35 мм;
- Минимальная толщина размера (тип T);
- Среднеквадратичное измерение и выходной сигнал;
- Точность 0,5 класса;
- Размер 23x92x135 мм;
- Дополнительный порт RS485.
Параметры
| Модели преобразователя EnergoM-QP-A/V(T) | |
| EnergoM-QPV(T) | Преобразователь переменного напряжения |
| EnergoM-QPA(T) | Преобразователь переменного тока |
| EnergoM-DPV(T) | Преобразователь постоянного напряжения |
| EnergoM-DPA(T) | Преобразователь постоянного тока |
| Технические характеристики преобразователя EnergoM-QP-A/V(T) | |
| Питание | 85...265 В AC/DC, 45-65 Гц мощность потребления не более 3ВА |
| Текущий входной сигнал | 1А или 5 А мощность потребления не более 0,2 ВА |
| Входной сигнал напряжения | Прямой доступ 18...277 В переменного тока (L-N) Вторичный ток 100 В переменного тока Постоянный ток до 400 В мощность потребления не более 1ВА |
| Частота | 45 ~ 65 Гц |
| Перегрузочная способность | 1,2 раза непрерывно 10 раз /5 сек для текущего 2 раза / 2 сек для измерения напряжения |
| Стандартные выходные данные | 4...20 мА или 0...20 мА (программируется) 0...5В или 0...10В (опционально) |
| Максимальная нагрузка | Токовый выход: 0<lr<1кОм; Выходное напряжение: Lr>5кОм |
| Пульсация | <1% от пика к пику |
| Точность | 0,5% соответствует стандарту IEC 688 |
| Связь | RS485 (2/3 проводная связь двунаправленная) Modbus RTU |
| Защита | Панель: IP40 |
| Условия хранения | Температура: -25℃~+60℃ Влажность: относительная влажность 20%~95% |
