Датчики температуры, терморегуляторы и термостаты
Датчики температуры
Датчики температуры маятникового типа

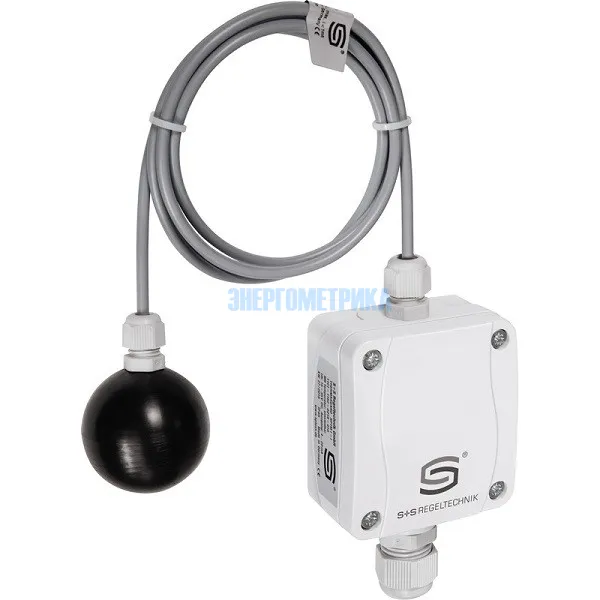

RPTM2 - Датчик температуры в помещении измерительный маятникового типа, калибруемый, с активным выходом
RPTM2 - Датчик температуры в помещении измерительный маятникового типа, калибруемый, с активным выходом
RPTM2 - Калибруемый термометр сопротивления THERMASGARD®, с аналоговым выходом, клеммным коробчатым корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами.
Предназначен для измерения температуры в больших помещениях и залах, например – в качестве датчика темного излучения.
Благодаря используемому в датчиках маятникового типа методу измерения и размещению датчиков достигаются очень хорошие результаты с высокой репрезентативностью для всего помещения. Датчик температуры RPTM-2 (шаровой термометр) определяет действующую составляющую излучения или эффективную лучистую теплоту в месте измерения.
Для учета теплового излучения и оценки степени температурного комфорта (оперативной температуры в помещении) определяется «шаровая» температура (Globe temperature). Оперативная температура в помещении описывает суммарное действие теплового излучения и тепловой конвекции (отношение «шаровой» температуры к температуре воздуха – прибл. 70% к 30%).
Доступные конфигурации
| Модель | Артикул | |
|---|---|---|
| THERMASGARD® RPTM2-U | 1101-1171-0219-910 | |
| THERMASGARD® RPTM2-U LCD | 1101-1171-2219-910 | |
| THERMASGARD® RPTM2-I | 1101-1172-0219-910 | |
| THERMASGARD® RPTM2-I LCD | 1101-1172-2219-910 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.

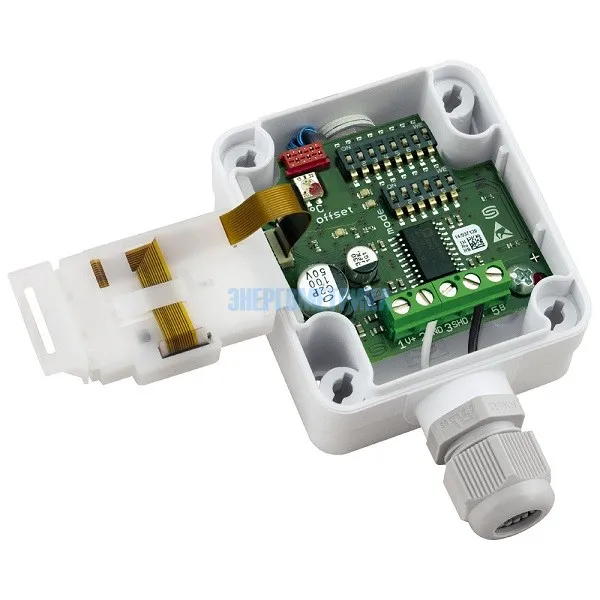

Данная модель позволяет настраивать диапазоны измерения с помощью перемычек.
| RPTM2 - переключатели | ||||
| Диапазоны измерения (настраиваемые) |
JP1 | JP2 | JP3 | JP4 |
|
-20°C...+150°C |
•• | •• | •• | •• |
| -50°C...+50°C | oo | •• | •• | •• |
| -20°C...+80°C | •• | oo | •• | •• |
| -30°C...+60°C | oo | oo | •• | •• |
| 0°C...+40°C | •• | •• | oo | •• |
| 0°C...+50°C | oo | •• | oo | •• |
| 0°C...+100°C | •• | oo | oo | •• |
| 0°C...+150°C | oo | oo | oo | •• |
| Технические характеристики датчика температуры маятникового типа RPTM2 | |||
| Напряжение питания: | 24 В перем. ⁄ пост. тока ± 10 %: U выход 0-10 В 15-36 В пост. тока: выход 4...20 мА (зависит от нагрузки) |
||
| Потребляемая мощность: | <1,0 ВА ⁄ 24 В пост. тока <2,2 ВА ⁄ 24 В перем. тока |
||
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс Б | ||
| Соединительный кабель: | силикон, 1,5 м, SiHF, 2x0,25 мм², со снятой изоляцией на концах с наконечниками (опционально – PTFE до 250 °C или стеклонить с проволочной оплеткой до 350 °C) | ||
| Диапазон измерения: | переключение между 8 диапазонами измерения с ручной коррекцией нуля (± 10 K) | ||
| Выход: | 0-10 В или 4...20 мA | ||
| Температура окружающей среды: | –30...+70 °C (измерительный преобразователь) | ||
| Тип подключения: | по двух- или трехпроводной схеме | ||
| Шар / кабель: | пластик, цвет черный, Ø50 мм / ПВХ; LiYY, 1,5 м (опционально – другие длины, например: 3 м, 6 м) | ||
| Корпус: | пластик, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами, чистый белый аналогичен RAL 9010, крышка дисплея прозрачная! | ||
| Размеры: | 72 x 64 x 37,8 мм (Tyr1 без дисплея), 72 x 64 x 43,3 мм (Tyr1 с дисплеем) | ||
| Электрическое подключение: | 0,14-1,5 мм², по винтовым зажимам | ||

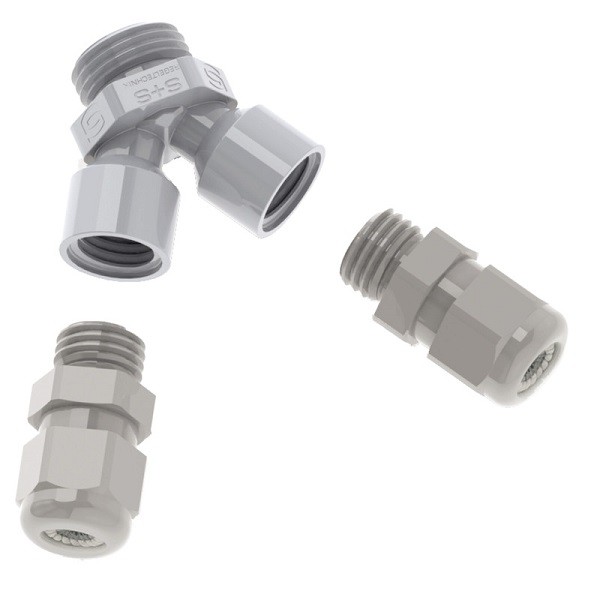

| Присоединение кабеля: | кабельный ввод, пластиковый (M 16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 | ||
| Допустимая относительная влажность воздуха: | < 95% отн. вл. | ||
| Степень защиты: | IP 67 (согласно EN 60 529) корпус IP 65 (согласно EN 60 529) маятник с втулкой |
||

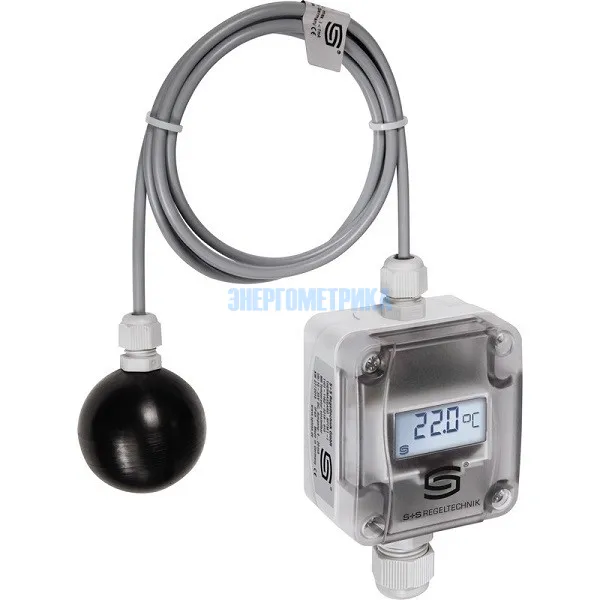

| Опционально: | двухстрочный дисплей с подсветкой 36x15 мм, для индикации измеренной температуры | ||
