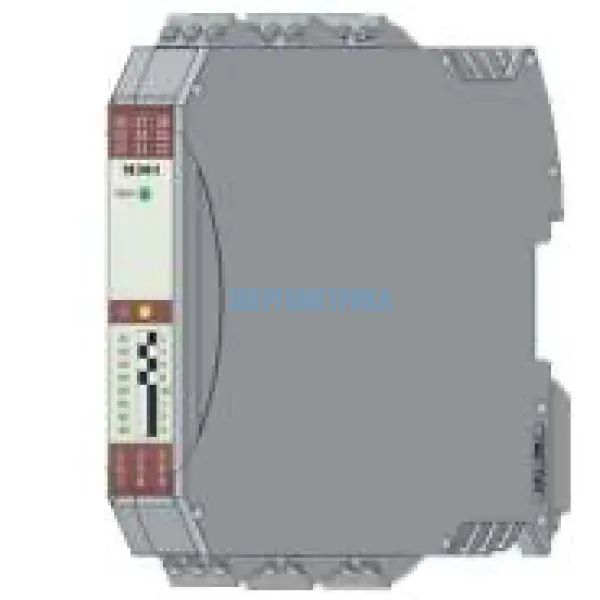

EnergoM-M304 - Модуль аналогового выхода на 4 канала
EnergoM-M304 - Модуль аналогового выхода на 4 канала
Модуль аналогового выхода EnergoM-M304 обеспечивает изоляцию между 4-канальными токовыми выходами, питанием и сетевыми цепями.
Поддержка протокола RS-485 Modbus RTU, может работать как независимый изолятор сигнала со связью. Несколько модулей серии M объединяются с EnergoM-MWG1 для создания системы удаленного ввода-вывода данных.
Техническая документация
Параметры
| Технические характеристики модуля аналогового выхода на 4 канала EnergoM-M304 | |
| Питание | 15 ~ 30 В постоянного тока или 10 ~ 24 В переменного тока |
| Потребляемая мощность | ≦2,5 Вт |
| Допустимый ввод | 4...20мА *4 (полный диапазон входного сигнала 0-22 мА) |
| Время отклика | < 200 мс |
| Точность | ±=0,05% F.S. (Температура калибровки 25±2 C) |
| Нулевой дрейф | Автоматическая калибровка |
| Разрешение A/D | 24 бит |
| Выходное сопротивление | 360 Ω |
| Выходное разрешение | ≦ 1,5 мА |
| Изоляционный резистор | >100 мОм / 500 В между входом/выходом |
| Прочность изоляции | Переменный ток 1500 В 1 мин между всеми клеммами |
| Рабочая температура | -10~70 C |
| Температура окружающей среды и влажность | -40 ~ 85 C / ≦95% относительной влажности |
| Размеры | 113 X 109 X 17,5 мм |
| Способ подключения клемм | Винтовое крепление, AWG #26-12 |
| Стандарт | EN61326 : 1997+A1: 1998+A2: 2001+A3: 2003 |
| Светодиодный индикатор | Обычно подсветка указывает на подачу питания и нормальную работу, мигание указывает на то, что осуществляется цифровая связь |
